Erzeugungskurve Rampe

[supermegatitta]

Hallo alle!
Ich suchte nach Lösung für mein Problem rund um das Forum, aber ich fand nichts, was mir nützlich sein könnte. Ich habe nicht viel Erfahrung mit autocad 3d...
Ich muss die 3d einer gekrümmten Rampe machen, die zwei Stockwerke miteinander verbindet. Zuerst versuchte ich, einen Festkörper zu schaffen, indem ich den Umfang der Rampe bis zur Höhe des höchsten Bodens extrudierte und den Rand vom unteren Boden änderte und ihn auf sein Niveau schleppte. was ihm passiert ist, ist eine Rampe mit dem rechten Hang auf einer Seite, aber mit dem geneigten "Fußball". Ich habe auch andere Methoden (Sweep, Loft, Subtraktion usw.) versucht, aber das ist die Methode, die mir das beste Ergebnis gab. Aber ich brauche den Müllplan langsam zu sein!:frisch:
Wie kann ich das machen? ah vergessen, autocad Nutzung 2013
Ich stecke das Bild und das Dwg von dem, was aus mir kam, vielleicht ist es etwas klarer als meine Erklärung.
Vielen Dank an diejenigen, die mir helfen werden!!! :finger:



[doking]

Ich weiß, dass Sie nur lösen, indem Sie einen Loft, dann den Abschnitt der Rampe entlang der ersten geeigneten Route geteilt




Anhang anzeigen Disegno2_recover.dwg



[supermegatitta]

Vielen Dank, Doking... Aber ich weiß nicht, ob ich verstehe, wie du es getan hast.
Wie hast du es bekommen?



[doking]

Ich benutzte Ihren festen, ich explodierte es, um die Trajektorie, die externe mit dem größeren Radius, einen Offset, und dann können Sie das Profil der Rampe verwenden und es für jedes Segment drehen



[doking]

in jedem Fall, wenn Sie nützlich sind, gibt es auch eine Lisphttp://www.cad3d.it/forum1/showthread.php?8036-rampa-curva-3d



[supermegatitta]

Danke! Danke! ... jetzt sehe ich, ob ich alles reproduzieren kann!:biggrin:



[xxfast]

Anhang anzeigen 1.rarAlso könnte er gehen?



[doking]

Anhang anzeigen 37822Also könnte er gehen?

gut:finger:



[supermegatitta]

um die Trajektorie ich explodierte meine Rampe zweimal, die erste trennte meine Gesichter dann mit der zweiten bekam ich die Kanten, die alle gebrochenen Linien resultieren. Ich benutzte den Editpl-Befehl (pedit in my case), aber Segmente bleiben weiterhin getrennt. Wo bin ich falsch?
xxfast, sobald ich die Trajektorie bekommen kann, versuche ich Ihre Methode, die ich denke, ist sehr schnell:finger:

bearbeiten: trajectory made!



[xxfast]

wenn Sie Probleme mit der Trajektorie haben, übergeben Sie es an dxf, weil ich 2011 und nicht öffnen Sie Ihr Design. :finger:



[supermegatitta]

Dank xxfast, aber ich schaffte es, die Trajektorie in Polyline zu verwandeln! Nur wenn ich versuchte, das Loft zu machen, erkannte er mich nicht als Trajektorie, jetzt versuche ich es wieder..



[doking]

Anhang anzeigen Disegno2_2007.dwg

wenn Sie Probleme mit der Trajektorie haben, übergeben Sie es an dxf, weil ich 2011 und nicht öffnen Sie Ihr Design. :finger:

Es scheint mir, dass, um Ihre Methode zu verwenden, muss der Bogen gut definiert werden. die Linienbogenlinie ist und nicht angenähert, wie stattdessen der Bogen von Supermegatitta, ist eine Trajektorie aus vielen Elementen, die Trajektorie aus mindestens drei Bögen bilden
in jedem Fall legen Sie die oben gespeicherte Datei in autocad 2007, so dass Sie lesen können



[xxfast]

Anhang anzeigen 37833Es scheint mir, dass, um Ihre Methode zu verwenden, muss der Bogen gut definiert werden. die Linienbogenlinie ist und nicht angenähert, wie stattdessen der Bogen von Supermegatitta, ist eine Trajektorie aus vielen Elementen, die Trajektorie aus mindestens drei Bögen bilden
in jedem Fall legen Sie die oben gespeicherte Datei in autocad 2007, so dass Sie lesen können

Ist alles in Ordnung mit mir?
Anhang anzeigen video2.rar



[doking]

aber kann die Usc verlegt werden? Ich habe heute Morgen nicht mit der gelben Linie als Trajektorie gearbeitet. .



[xxfast]

aber kann die Usc verlegt werden? Ich habe heute Morgen nicht mit der gelben Linie als Trajektorie gearbeitet. .

Ich weiß es nicht.
Könnte sein.
Ich habe jetzt nicht viel Zeit...
Versuchen Sie es wieder und sehen Sie, wenn alles funktioniert, sind wir gut?



[supermegatitta]

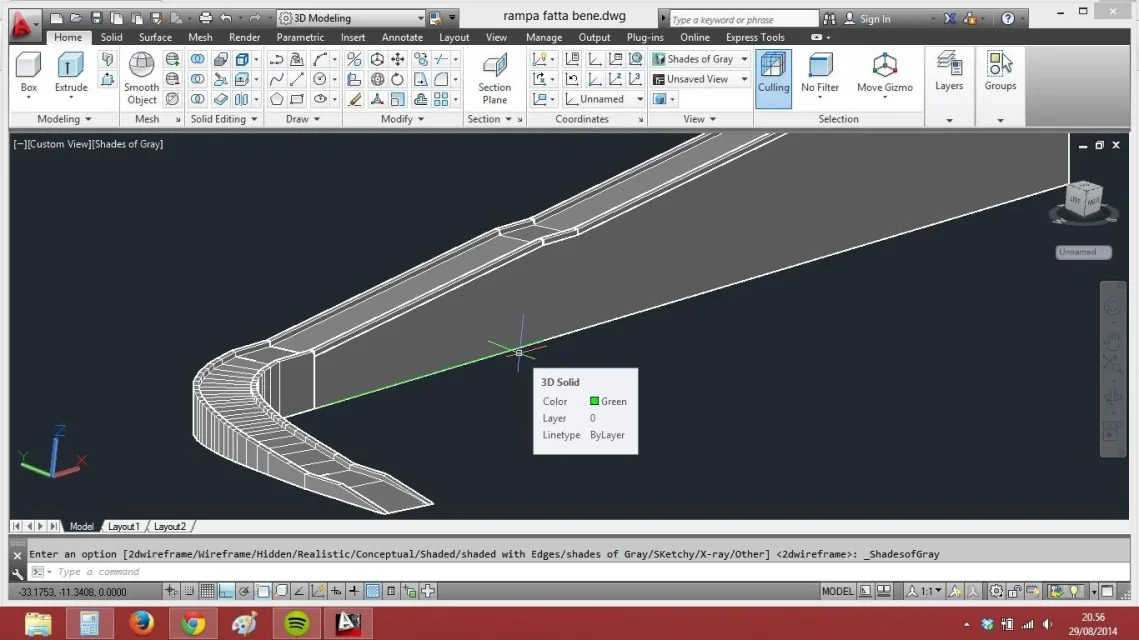

Dank an alle!! Dank Ihrer Ratschläge schuf ich meine schöne Rampe:finger:
Ich fühle mich so stolz!



[xxfast]

super:finger:



[GP.]

das Problem gelöst wurde, aber ich trage auch eine weitere Lösung, schneller wie für den Loft kann man direkt die Gesichter des Feststoffes auswählen (press ctrl auf die Anforderung der Auswahl von Querschnitten).



[doking]

gp. Ich rechne nur eine Oberfläche und kein Feststoff, gibt es einige Variablen zu ändern?



[GP.]

... Ich habe nur eine Oberfläche..

...dass luftdicht ist mit scolpiscisuperf verfestigt.

der Befehl vereinigt ihn jedoch auf die beiden ihn begrenzenden Feststoffe, die den ursprünglichen Feststoff aufrecht erhalten wollen, ist es möglich, eine Kopie der nur zwei notwendigen Flächen (kommende Regionen) zu erstellen und diese als Loftabschnitte und mit scolpiscisuperf zu verwenden.
