Raggio "bombato"

[Olan]

Hallo an alle sind neu im Forum,

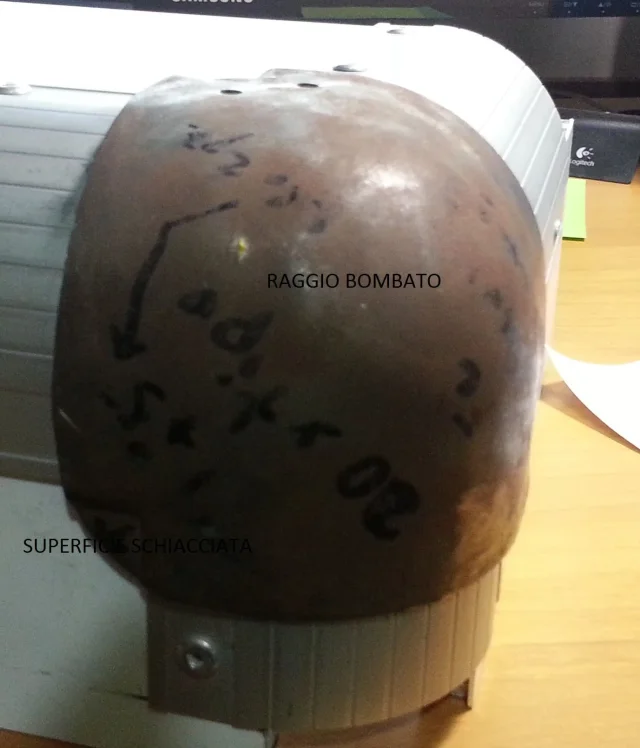

Ich schreibe Ihnen, damit ich hoffe, dass Sie mir eine Hand geben können, ich muss die Oberfläche (oft 2mm) der Montage zeichnen, die Sie auf dem Foto sehen. Ich weiß, dass es nicht für diejenigen, die eine kleine Hand haben, eine sehr schwierige Sache sein muss, aber leider habe ich Erfahrung für mehr rein mechanische Designs als Design... unter anderem muss ich auch "Bomb", entschuldigen Sie den untechnischen Begriff, den Radius und dann muss ich "die 3 Enden zerschlagen... Ich benutze solidworks und rhino.

Danke.



[MassiVonWeizen]

Möchten Sie es mit solidworks oder rhinoceros machen? Ich glaube nicht, dass Programme die gleichen Verfahren haben, um diese Ecke zu bekommen.
mehr als Design es darum geht, das Programm zu kennen, das Sie verwenden, auch in der Schreinerei tun Magnete oder Carter geformt und gefaltet.
in solide können Sie mit einem Loft mit einer Führungskurve versuchen, aber auch eine Kehr- oder Teilumdrehung könnte genug sein oder die Strukturelemente ausnutzen. Dies an die Nase, weil ich nicht das Programm unterhand habe; aber zumindest haben Sie vier mögliche Methoden.



[Olan]

Ich neige dazu, Solidworks zu verwenden, die ich besser kenne.Danke für Rat, jetzt versuche ich etwas zu tun.
Das Problem ist, dass ich nur einige Tage habe. .

Ich möchte darauf hinweisen, dass ich nicht nur die Ecke schließen muss, sondern der Akkord übertrifft die Profile



[Olan]

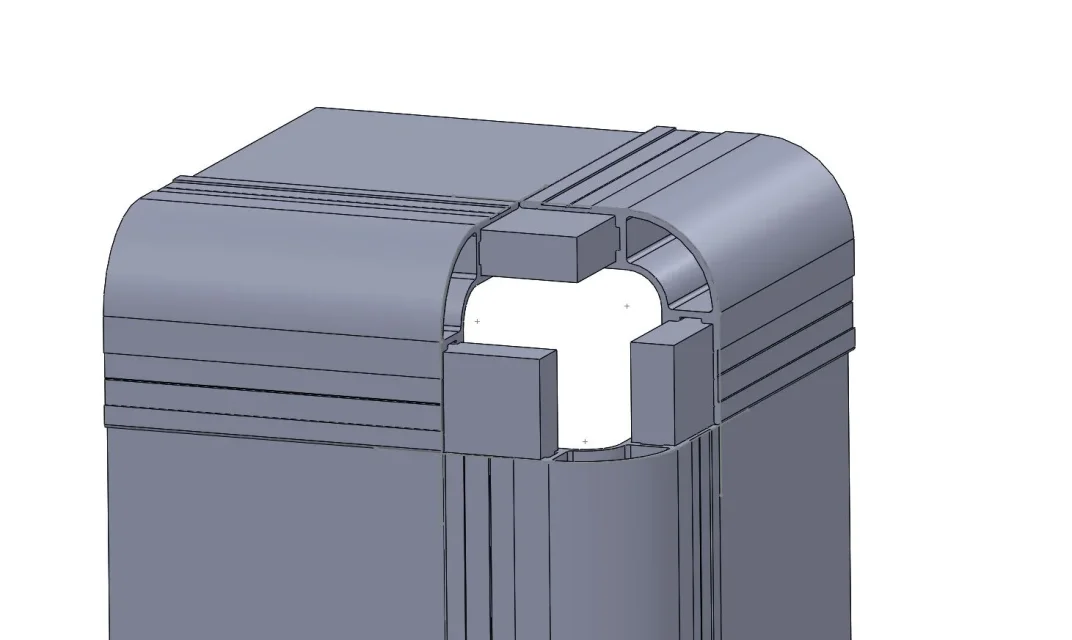

Anhang anzeigen 38095Loft gemacht, aber es ist nicht das Ergebnis, das ich suche, fehlt die Bombardierung, die Erweiterung und die Fläche s
