p2000
Guest
Kann jemand wissen, ob es einen Weg oder einen Befehl gibt, den durchschnittlichen Plan zwischen zwei unvergleichlichen Etagen zu haben?
Fulvio Romano
Guest
Ich meine, die zweistöckige?
p2000
Guest
genauer Planeintopf
p2000
Guest
Hat jemand irgendwelche Lösungen??
gianni55
Guest
Ich verstehe nicht, was du brauchst, aber ich würde das tun:
Zuerst mische ich den Winkel zwischen den beiden Etagen.
dann mit dem Befehl Klavier seleziono: Winkel/normal zu einem Boden
wenn Sie die Rotationsachse fragen, klicken Sie mit der rechten Maustaste auf das Feld und erstellen Sie einen Schnittpunkt (Auswahl der beiden Stockwerke)
Ich wähle die Referenz (eines der beiden Etagen)
Winkel: Ich setze den Winkel vor (geteilt 2)
Hi.
Zuerst mische ich den Winkel zwischen den beiden Etagen.
dann mit dem Befehl Klavier seleziono: Winkel/normal zu einem Boden
wenn Sie die Rotationsachse fragen, klicken Sie mit der rechten Maustaste auf das Feld und erstellen Sie einen Schnittpunkt (Auswahl der beiden Stockwerke)
Ich wähle die Referenz (eines der beiden Etagen)
Winkel: Ich setze den Winkel vor (geteilt 2)
Hi.
mariuss.r
Guest

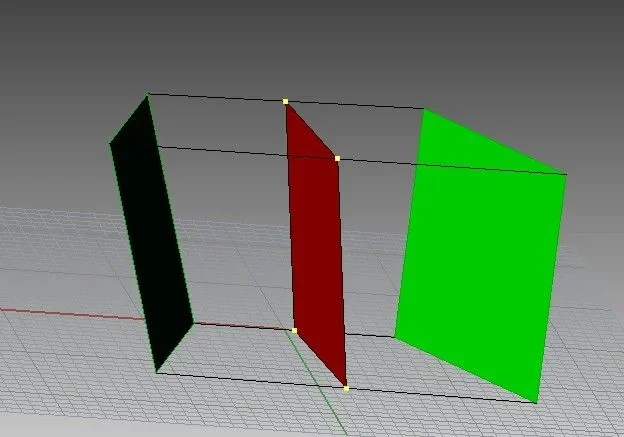

erzeugt 4 Geraden, die als Anfangs- und Endpunkt die entsprechenden Ecken der Böden verwenden
der Zwischenplan zwischen den 4 mittleren Punkten solcher Gebühren
Anhänge
marcof
Guest
Vielleicht sind gerade und verwandte Zwischenpunkte genug, um einen Plan zu definieren... : Wagen:
eher, wenn die Wesen "Planes" sind, denken Sie nicht, dass Sie Linien an die Ecken haken können, da es keine Ecken in einem Boden gibt.
Was Sie gezeigt haben, sind Oberflächen oder Rhino-Pläne machen sie "gegen Natur" :smile:
mariuss.r
Guest
Sie sind Oberflächen... :redface: und der 4. Punkt dient der Dimensionierung der Zwischenfläche.
in rhino dann die Oberfläche mit einem bestimmten Befehl wählt den Arbeitsplan.
Natürlich, nicht als assoziative Kad können Sie alles werfen, was serviert wird, um die Cplane zu definieren, ohne seine Einstellung zu verlieren.
catia ist parametrisch, aber ich weiß nicht, ob es auch assoziativ ist, wenn das ist, was ich angegeben habe, ist nicht der beste Weg zu gehen, es sei denn, Sie halten alle diese Funktionen verstecken sie in einer Ebene.
marcof
Guest
Lettore espatriato
Guest
Guten Abend p2000,
Ich bin neu im Forum, also will ich nichts sagen, was bereits gesagt wurde. Falls du es tust und ich es nicht merke, bitte ich dich darauf hinzuweisen.
Ich glaube, es hängt von der Lizenz ab, die Sie haben. Wie auch immer:
0) Ich hoffe, ich verstehe Ihre Frage gut;
1) die gianni55 Methode scheint mir (aber es ist nur ein persönlicher Eindruck) die einfachste und effektivste;
2) um etwas mehr hinzuzufügen wie "Automation", innerhalb des Eckwertes, dx Schlüssel, könnte man eine Formel setzen, in der der Cad den Wert der Ecke zwischen den beiden Etagen liest;
3) innerhalb des "Multi-Icon" der Pläne und Serie, sollte es ein "Plane zwischen" Befehl, wo Sie eine Reihe von Etagen zwischen 2 Stockwerken, parallel oder nicht setzen können. wenn sie nicht parallel sind, erstellen Sie automatisch Schnittpunkte. Sie müssen die Richtung wählen, weil es in der komplementären Ecke tun könnte (es wird so nein genannt).
4) Ich hoffe, ich habe nicht zu viel Verwirrung gemacht.
Ich bin neu im Forum, also will ich nichts sagen, was bereits gesagt wurde. Falls du es tust und ich es nicht merke, bitte ich dich darauf hinzuweisen.
Ich glaube, es hängt von der Lizenz ab, die Sie haben. Wie auch immer:
0) Ich hoffe, ich verstehe Ihre Frage gut;
1) die gianni55 Methode scheint mir (aber es ist nur ein persönlicher Eindruck) die einfachste und effektivste;
2) um etwas mehr hinzuzufügen wie "Automation", innerhalb des Eckwertes, dx Schlüssel, könnte man eine Formel setzen, in der der Cad den Wert der Ecke zwischen den beiden Etagen liest;
3) innerhalb des "Multi-Icon" der Pläne und Serie, sollte es ein "Plane zwischen" Befehl, wo Sie eine Reihe von Etagen zwischen 2 Stockwerken, parallel oder nicht setzen können. wenn sie nicht parallel sind, erstellen Sie automatisch Schnittpunkte. Sie müssen die Richtung wählen, weil es in der komplementären Ecke tun könnte (es wird so nein genannt).
4) Ich hoffe, ich habe nicht zu viel Verwirrung gemacht.
gianni55
Guest
und guter Expat-Reader (Ich hoffe, dass Sie sich gut finden).
Ihre Methode ist definitiv die schnellste und verringert Fehlermöglichkeiten.
dann zusammenfassend: Generative Modulform Design-Einsätze / erweiterte Wiederholungswerkzeuge / Wiederholungspläne
anstatt meine Lösung zu automatisieren, bin ich etwas rustikal auf der Syntax der Formeln, wenn sie Maßnahmen und Winkel (Plan, Ebene) wählen
es schreibt Winkel(,) aber dann sagt es mir nicht gültig Syntax..
wenn Sie danken können
Hi.
vor Jahren
Ihre Methode ist definitiv die schnellste und verringert Fehlermöglichkeiten.
dann zusammenfassend: Generative Modulform Design-Einsätze / erweiterte Wiederholungswerkzeuge / Wiederholungspläne
anstatt meine Lösung zu automatisieren, bin ich etwas rustikal auf der Syntax der Formeln, wenn sie Maßnahmen und Winkel (Plan, Ebene) wählen
es schreibt Winkel(,) aber dann sagt es mir nicht gültig Syntax..
wenn Sie danken können
Hi.
vor Jahren
Lettore espatriato
Guest
Guten Morgen.
0) Ich hoffe, ich verstehe das Problem, das Sie mir gut ausgesetzt haben;
1) wenn Sie gehen, um diese Formeln "Komponieren", in der Auswahl werden Sie in der Regel angeben, welche Arten von Einheiten Sie dann wählen müssen. In diesem Fall, wenn Sie Winkel (,) bedeutet, müssen Sie mit dem Cursor vor dem Komma gehen, Doppelklick auf den ersten Stock Geometrien Baum, Cursor nach dem Komma, Doppelklick auf die andere Etage. an dieser Stelle sollte die Formel vollständig sein und, gekreuzte Finger, Funktion. Wenn die Maßnahme komplementär ist, sollten Sie versuchen, die Auswahlordnung umzukehren.
in diesen Formeln, manchmal haben Sie Standard, zum Beispiel, Ebene (Punkt, Punkt, Punkt) und wenn Sie die Formel öffnen, finden Sie Ebene(,).
2) Ich hoffe, ich habe nicht zu viel Verwirrung gemacht
0) Ich hoffe, ich verstehe das Problem, das Sie mir gut ausgesetzt haben;
1) wenn Sie gehen, um diese Formeln "Komponieren", in der Auswahl werden Sie in der Regel angeben, welche Arten von Einheiten Sie dann wählen müssen. In diesem Fall, wenn Sie Winkel (,) bedeutet, müssen Sie mit dem Cursor vor dem Komma gehen, Doppelklick auf den ersten Stock Geometrien Baum, Cursor nach dem Komma, Doppelklick auf die andere Etage. an dieser Stelle sollte die Formel vollständig sein und, gekreuzte Finger, Funktion. Wenn die Maßnahme komplementär ist, sollten Sie versuchen, die Auswahlordnung umzukehren.
in diesen Formeln, manchmal haben Sie Standard, zum Beispiel, Ebene (Punkt, Punkt, Punkt) und wenn Sie die Formel öffnen, finden Sie Ebene(,).
2) Ich hoffe, ich habe nicht zu viel Verwirrung gemacht
gianni55
Guest
Nein, alles klar, die Formel funktioniert!
aber wie können Sie es speichern, um es auch beim Öffnen eines neuen Teils wiederverwenden zu können?
Danke.
aber wie können Sie es speichern, um es auch beim Öffnen eines neuen Teils wiederverwenden zu können?
Danke.
mcbramby
Guest
Sie haben den Befehl, den Plan zwischen 2 Etagen zu machen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ich glaube, es ist cmq der Punkt 3 des Expatriates Leser,
Lettore espatriato
Guest
Alles Gute zum Geburtstag,
0) Ich weiß nicht, ob ich Ihre Frage gut verstanden habe;
1) wie die Formel nur dann sinnvoll ist, wenn sie sich innerhalb dieses Teils befindet, weil sie sich auf bestimmte geometrische Ebenen und Elemente dieses Teils bezieht.
2) Ich weiß nicht, ob Sie es bereits geändert haben, aber immer überprüfen, dass innerhalb von Optionen / knolewdge/ die Möglichkeit, Formeln und Parameter anzuzeigen aktiviert wird.
3) können Sie "exportieren" die Formel und an sie gebundene Einheiten in mehrfacher Weise: mit der Stromkopie und mit der "kopier-vergangenen Vergangenheit wie angegeben" zum Beispiel. die konzeptionell einfachere Kopie ist die Kopie Vergangenheit wie angegeben, vor allem, wenn Ihre Geometrie Konstruktion am Anfang (also mit wenigen verbundenen Elementen) ist. andernfalls, wenn, zum Beispiel, Sie haben alle eine vorherige Konstruktion zu den Plänen, von denen Sie die Bisettrice tun müssen, ist es die Macht Kopie, aber es ist ein wenig kompliziert zu erklären und, wahrscheinlich, es exulate ein bisschen von diesem Beitrag.
4) können Sie auch einen "template" Teil, wie normal, mit allen Operationen im Zusammenhang mit den Plänen und folgen, und dann, wenn Sie öffnen, nur zu "rempiazzare" die Ursprungsgeometrien.
5) Ich habe definitiv einige Verwirrung gemacht.
gianni55
Guest
1) sicherlich ist es so, aber für einen Moment dachte ich (hoffentlich) gab es einen Weg, die Formel als eine Art Makro zu erinnern, die innerhalb des Befehls blieb..
2) Sie sind aktiv dank
3) in der Tat sind dies die Lösungen angewendet werden (wie immer Machtkopie für etwas komplexer)
4) Ja, ich benutze es oft, wenn ich repetitive Operationen tun muss, z.B. um Ergänzungen mit dem Boden von Löchern, Sonnenschirmen oder Fächern (einfach) in einem Blatt zu schaffen, ich durchführe eine mehrfache Extraktion, eine Extrusion, eine andere Extraktion und ihre Füllung, diese Serie von Operationen klont sie mehrmals, und dann ersetzen, die anfängliche Extraktion mit der neuen Geometrie, ist das Spiel getan.
5) Ich würde nein sagen...
Danke.
Hi.
vor Jahren
2) Sie sind aktiv dank
3) in der Tat sind dies die Lösungen angewendet werden (wie immer Machtkopie für etwas komplexer)
4) Ja, ich benutze es oft, wenn ich repetitive Operationen tun muss, z.B. um Ergänzungen mit dem Boden von Löchern, Sonnenschirmen oder Fächern (einfach) in einem Blatt zu schaffen, ich durchführe eine mehrfache Extraktion, eine Extrusion, eine andere Extraktion und ihre Füllung, diese Serie von Operationen klont sie mehrmals, und dann ersetzen, die anfängliche Extraktion mit der neuen Geometrie, ist das Spiel getan.
5) Ich würde nein sagen...
Danke.
Hi.
vor Jahren
Lettore espatriato
Guest
Hi, gianni,
1) Sie können das auch tun, sicher. Es braucht nur Zeit und Lizenzen.
2) Tut mir leid, dass es mir oft passiert ist.
4) Zusätzlich zu dem, was Sie sagten, wenn es möglich ist (und wenn Sie nicht den Atem am Hals für Lieferungen haben) Ich versuche immer, Extraktionen zu vermeiden, indem ich die Kanten einer Oberfläche auswähle. Er hatte vor einiger Zeit darüber gesprochen, auch Matrix oder Nougoverall in Abschnitt nx, über brep, d.h. Videodarstellungen von geometrischen Elementen. dies, um jede Regeneration zu verhindern, auch wenn die Geometrie, die Sie extrahiert haben, bewegt sich ein paar mm, bitten Sie, die Einheiten zu überprüfen.
Zum Beispiel die Grenzentnahme am Boden der "Bugna" oder Aufdruck, könnte ich es von einem Schnittpunkt mit der Fixierebene bekommen. Wenn also Ihr Bugna aus 4 Oberflächen und 4 Strahlen oder aus einem einzigen Kegelstamm hergestellt wird, ändert sich Ihnen nichts, während ich die Extraktion gemacht hätte, wahrscheinlich hätte der Cad "gehärtet" und Sie bitten, welche Seite zu extrahieren.
Danke.
1) Sie können das auch tun, sicher. Es braucht nur Zeit und Lizenzen.
2) Tut mir leid, dass es mir oft passiert ist.
4) Zusätzlich zu dem, was Sie sagten, wenn es möglich ist (und wenn Sie nicht den Atem am Hals für Lieferungen haben) Ich versuche immer, Extraktionen zu vermeiden, indem ich die Kanten einer Oberfläche auswähle. Er hatte vor einiger Zeit darüber gesprochen, auch Matrix oder Nougoverall in Abschnitt nx, über brep, d.h. Videodarstellungen von geometrischen Elementen. dies, um jede Regeneration zu verhindern, auch wenn die Geometrie, die Sie extrahiert haben, bewegt sich ein paar mm, bitten Sie, die Einheiten zu überprüfen.
Zum Beispiel die Grenzentnahme am Boden der "Bugna" oder Aufdruck, könnte ich es von einem Schnittpunkt mit der Fixierebene bekommen. Wenn also Ihr Bugna aus 4 Oberflächen und 4 Strahlen oder aus einem einzigen Kegelstamm hergestellt wird, ändert sich Ihnen nichts, während ich die Extraktion gemacht hätte, wahrscheinlich hätte der Cad "gehärtet" und Sie bitten, welche Seite zu extrahieren.
Danke.
