Problem CATIA V5 R19 Visualisierung von CATProduktkomponenten

[Gabber]

Hallo alle, ich bin ein neuer Benutzer des Forums.

Ich habe eine Reihe von Unter-Assistenzen und/oder Teilen.
wenn ich das Subaxieme aus dem Hauptaxiem öffne, in dem ich gehe, um jede Komponente aus dem logischen Baum zu verstecken;
zurück zur Hauptachse werden die Komponenten angezeigt! aber sollte nicht versteckt werden, wie es die gleiche Datei ist!

Es ist, als hätte die Untergruppe verschiedene Teile Anzeigezustände... abhängig vom Fenster, wo Sie arbeiten.

Wie kann das passieren? das Problem ist, dass ich oft auch bei Katzenprodukten mit vielen Untergruppen und Teilen passiert

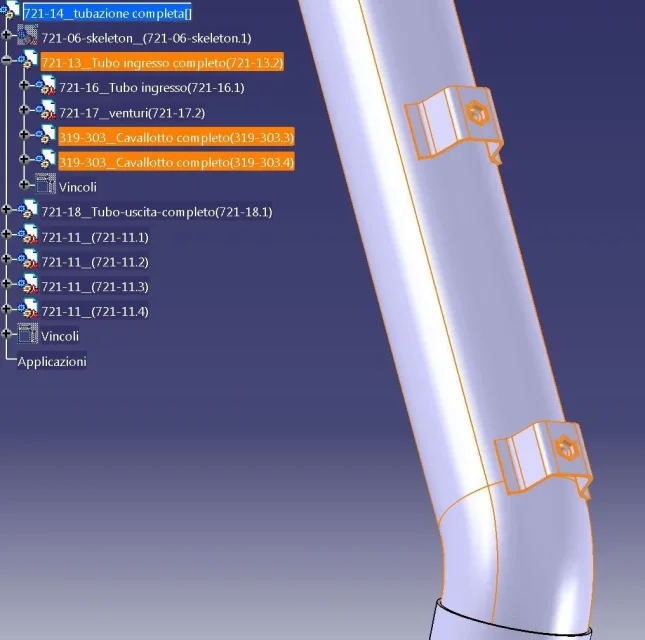

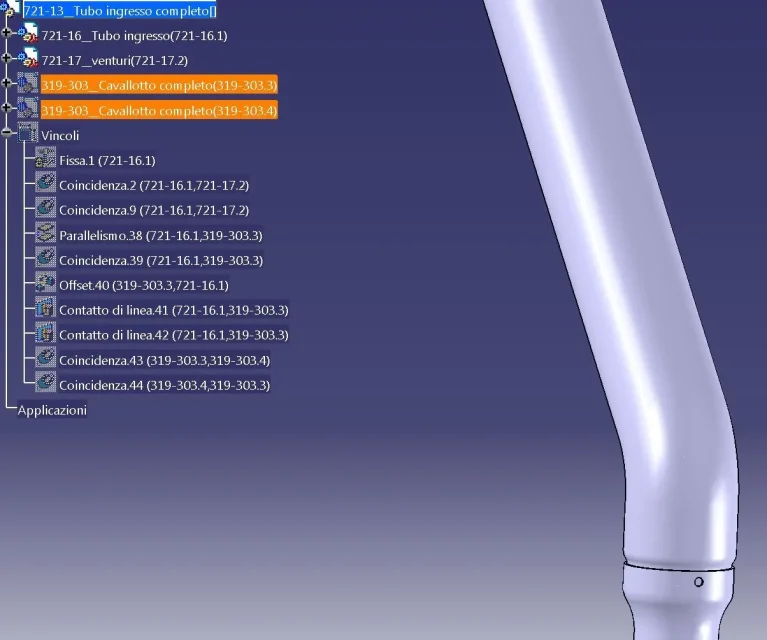

Ich sende auch zwei Bilder, um mein Problem besser zu klären


Danke im Voraus,
Gabriele



[gianni55]

im Produkt können Sie mehrere Teile und mehr Produkte einfügen, mit der Möglichkeit, sie durch Zwänge an Ort und Stelle zu platzieren und die grafischen Eigenschaften (Farbe, Linie, Transparenz usw.) zu ändern, ohne dass diese Änderungen auf die Teile oder auf die geladenen Produkte eingreifen, aber nur innerhalb des Mutterprodukts wirksam sind. .

um besser zu verstehen, wie es funktioniert, können Sie versuchen, wieder in den Produkt-Vater zu importieren, dass untermenge komplette Einlass-Röhre, Sie werden sehen, dass dieser neue Upload hält die Anzeige/Hides warten auf Sie... Dann versuchen, es wieder und Farbe (nur das letzte) alle grün, Sie werden sehen, dass nur das letzte wird grün, während andere halten die grafischen Eigenschaften der vorherigen Uploads.

wenn die Teil- oder Teilmengen direkt vererbte grafische Eigenschaften haben, wären diese differenzierten Ansichten nicht möglich.

wenn Sie einen Wechsel zu einem Teil oder Produkt machen, wird dies sofort Auswirkungen haben, da es keine grafischen Eigenschaften ist.

Hi.



[Gabber]

Danke für die schnelle Antwort,
Vielleicht habe ich in der vorherigen Nachricht nicht gut erklärt...

wie Sie sagten, graphische Eigenschaften und verstecken/visualisieren Sie sie auf dem Assieme Vater ändern
Verlassen der Untergruppe in den ursprünglichen Zustand
Aber wenn ich direkt zur Änderung der Untergruppe gehe, sollte das Mutterprodukt "aktualisiert" werden, indem die zuvor in der Untergruppe vorgenommenen Änderungen vorgenommen werden.

Auch diese Anomalie passiert mir nicht immer für alle Komponenten. .
zum Beispiel.
wenn ich das gleiche Beispiel der vorherigen Nachricht wiederhole, in die Untergruppe gehen und den (allen Eingang) verstecken;
zurück zum Produkt Vater, dass dieselbe Komponente ich finde es versteckt
wie es ist.
Warum passiert mir das nicht, wenn ich dasselbe mit den "Pferden" mache? ?

wenn dies keine Anomalie ist,
kann es eine Einstellung geben, die mir den Befehl "verknüpft" von der Untergruppe zum Mutterprodukt macht und nicht umgekehrt?

Danke,:smile:



[gianni55]

Vielleicht habe ich in der vorherigen Nachricht nicht gut erklärt...
wie Sie sagten, graphische Eigenschaften und verstecken/visualisieren Sie sie auf dem Assieme Vater ändern
Verlassen der Untergruppe in den ursprünglichen Zustand
Aber wenn ich direkt zur Änderung der Untergruppe gehe, sollte das Mutterprodukt "aktualisiert" werden, indem die zuvor in der Untergruppe vorgenommenen Änderungen vorgenommen werden.

Nein, nein, du hast gut erklärt...
zur ersten Erstellung des Produkts und der Einführung der Untergruppe, geschieht dies definitiv... Wenn Sie Änderungen in der Untergruppe vornehmen, werden diese im Vater aktualisiert! (wie im Vater hast du keine grafischen Eigenschaften verändert, also hast du sie von deinem Sohn geerbt)

Auch diese Anomalie passiert mir nicht immer für alle Komponenten. .
zum Beispiel.
wenn ich das gleiche Beispiel der vorherigen Nachricht wiederhole, in die Untergruppe gehen und den (allen Eingang) verstecken;
zurück zum Produkt Vater, dass dieselbe Komponente ich finde es versteckt
wie es ist.
Warum passiert mir das nicht, wenn ich dasselbe mit den "Pferden" mache? ?

wahrscheinlich, weil die Krokodile, die Sie versteckt hatten oder im Vater angezeigt, dann an diesem Punkt für die Frage der Hierarchie, die Anzeige im Produkt Vater hat Priorität und nimmt daher nicht die Änderung des Sohnes (wie der Sohn nicht die Änderung des Vaters nimmt)

wenn dies keine Anomalie ist,
kann es eine Einstellung geben, die mir den Befehl "verknüpft" von der Untergruppe zum Mutterprodukt macht und nicht umgekehrt?

die Möglichkeit im Produktvater, die Kinderkomponenten in unterschiedlicher Weise anzuzeigen, würde ich es nicht als Anomalie betrachten, sondern als Dienstprogramm. .
Ich glaube nicht, dass du "verbinden" kannst.
so, wenn Sie das Problem vermeiden möchten, verwenden Sie die Versteck/Ansicht nur auf das Kind Produkt in einem anderen Fenster geöffnet, oder kopieren und fügen Sie das Sohnprodukt, wegwerfen die vorherige.
andernfalls, falls Sie ein Produkt mit vielen Komponenten und dann ein sehr langer Baum haben und es trocknet Sie zu gehen, um diese aus zu wiederherstellen, dx Taste auf dem Produkt und Auswahl/Sohn-Modus wählt Sie alle Kinder und wenden Sie sie verstecken/visualize
