Hallo, ich kämpfe mit diesem Test der Konstruktion von Maschinen:Ist der Weg, richtig zu gehen? Ich habe Zweifel an der Berechnung von Reaktionen.
Danke.



[meccanicamg]

das Verfahren besteht darin, zunächst die Einheitsstruktur zu betrachten und äußere Reaktionen zu erhalten, dann die verschiedenen Stäbe zu brechen und die Reaktionen auf die Knoten mit denen des vorhergehenden Punktes zu machen



[meccanicamg]

dann die internen Aktionen auf jedem Strahl. dann nehmen Sie die gewünschten Abschnitte und stellen Sie fest, dass das wahre Sigma niedriger ist als das zulässige Material. so erzielt die Größe des Abschnitts.
aus dem Handy sehe ich alles klein und ich lese nicht, also werde ich erklären, was du normalerweise tust.



[vincenzoarricale]

dann die internen Aktionen auf jedem Strahl. dann nehmen Sie die gewünschten Abschnitte und stellen Sie fest, dass das wahre Sigma niedriger ist als das zulässige Material. so erzielt die Größe des Abschnitts.
aus dem Handy sehe ich alles klein und ich lese nicht, also werde ich erklären, was du normalerweise tust.

Danke für die Antwort. der größte Zweifel, den ich habe ist:
ANHANG Soll der Zeiger/Schiene die entgegengesetzten Kräfte haben, wie sie in der Figur gezeichnet sind, oder auf dem anderen Balken die Stärke des Punktes/Schienens in der gleichen Richtung wirken?
2. bei der Dimensionierung eines Abschnitts, wenn ich z.B. links- und rechts-negativ positive Schnitte (Moment, Normalaufwand) den Maximalwert oder den Absolutwert des Positiven und Negativs einnehmen?

Vielen Dank



[meccanicamg]

für Punkt 1, beachten Sie, dass Sie zuerst kommen müssen, um externe Reaktionen in Anbetracht der retikulären Struktur einen einzigartigen Körper zu lösen, wenn es isostatisch und nicht labile ist.

für Punkt 2, müssen Sie auf dem Balken sitzen, vor Ihnen schauen und markieren, was Sie sehen, so für den Schnitt oder auf oder nach dem Schild, Traktion sehen, ob die Spitze weg oder nicht und so auch für Momente.

Sie müssen zuerst die Konventionen des Zeichens für interne Handlungen markieren und dann kennen Sie die Richtung der Kräfte/Momente.

graphisch markieren Sie die Linie -.-.-.- wie für die Zeichnungsabschnitte und Richtungspfeile, von wo aus Sie sehen und so funktioniert es. Es ist gleich auf dem Balken sitzen und in Richtung der Schnittpfeile nach vorne schauen.
was du hinter deinem Rücken hast, existiert nicht, weil es alles wert ist, was ein Unendlichkeit vor dir ist



[vincenzoarricale]

für Punkt 1, beachten Sie, dass Sie zuerst kommen müssen, um externe Reaktionen in Anbetracht der retikulären Struktur einen einzigartigen Körper zu lösen, wenn es isostatisch und nicht labile ist.

für Punkt 2, müssen Sie auf dem Balken sitzen, vor Ihnen schauen und markieren, was Sie sehen, so für den Schnitt oder auf oder nach dem Schild, Traktion sehen, ob die Spitze weg oder nicht und so auch für Momente.

Sie müssen zuerst die Konventionen des Zeichens für interne Handlungen markieren und dann kennen Sie die Richtung der Kräfte/Momente.

graphisch markieren Sie die Linie -.-.-.- wie für die Zeichnungsabschnitte und Richtungspfeile, von wo aus Sie sehen und so funktioniert es. Es ist gleich auf dem Balken sitzen und in Richtung der Schnittpfeile nach vorne schauen.
was du hinter deinem Rücken hast, existiert nicht, weil es alles wert ist, was ein Unendlichkeit vor dir ist

2. Als am meisten solicited sez c werde ich es daher zu mf=24,9*10^6 nmm, t=24930n, n=80874 n (Foto1)









ANHANG Okay, ich mache zuerst ein globales Gleichgewicht und finde meine ersten Reaktionen, von dort, ich weiß nicht, ob, wenn ich gehe, um die Körper zu trennen, diese Reaktionen müssen ich sie auf die gleiche Weise oder das Gegenteil betrachten. Ich werde mit einem Foto besser erklären

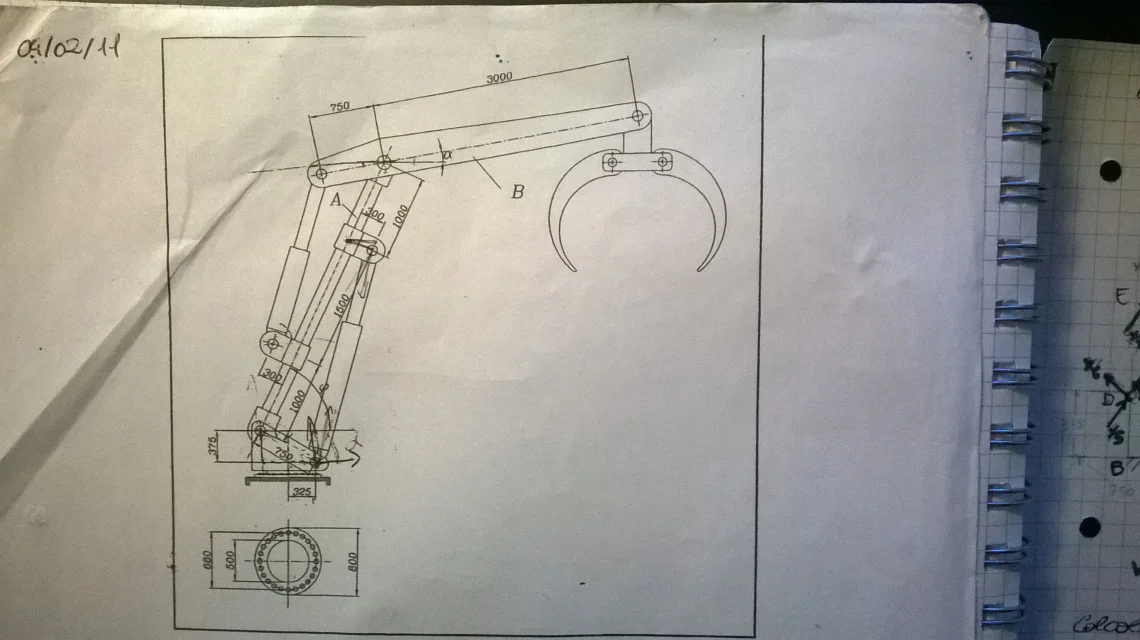

(Foto2 Struktur, Photo3 Schematisierung, Photo4 Berechnungsreaktionen Gesamtbilanz und erstes Stück, Photo5 Berechnungsreaktion für andere Stücke unter Berücksichtigung der des vorherigen Stückes entgegengesetzter Richtung)


Ich hoffe, es ist klarer, welchen Zweifel ich habe. d.h. wenn ich nicht einverstanden bin und das andere Stück betrachten muss, muss ich die Reaktion in den gleichen Vers oder in den anderen einfügen, und wenn ich es auch für die tiranti und die Punkte tun muss, wie ich "litigando" für Tage mit meiner Freundin gewesen, die sagt, dass sie nicht geändert werden sollten, da die Zwänge nicht intern sondern intermediär sind. Vielen Dank.



[meccanicamg]

wenn ich eine Multilink-Struktur breche, muss ich Aktionen und Reaktionen auf den Ablöseknoten setzen.
auf dem ersten Balken werde ich Verse haben und auf dem zweiten Balken werde ich sie gegenüber haben, aber auf der gleichen Form.
externe Zwänge sind jene mit der festen Welt. jeder Reißverschluss ist sicherlich eine interne Bindung. Der erste fast horizontale Balken hat zwei Stifte nach rechts, wo es innere Zwänge, Kolben und andere Balken gibt.
Die äußeren Kräfte sind die einzigen, die man richtig stellen kann. Wenn Sie brechen, Sie Hypothesize einen Vers..



[vincenzoarricale]

Vielen Dank. Art
