Problem der stl-Datei mit boolean Funktion

[Filippo Anelli]

Hallo alle,

Ich erkläre mein Problem: Ich habe die obj-Datei einer lasergemachten Nut, meine Absicht ist, die Geometrie von einem Würfel zu subtrahieren, um das Negativ der Verarbeitung zu erhalten und dann drucken Sie es über 3d Drucker.

Das untere Problem ist, dass ich mit Boolean Operationen nicht bekommen kann, was ich will, weil der sw es mir nicht erlaubt, die Geometrie zu subtrahieren, ich versuchte sowohl in rhino als auch mit meshmixer, ich versuchte auch, die obj-Datei in Schritt, aber nichts.

im Forum fand ich alte Beiträge, wo es vorgeschlagen wurde, durch ein Video, um die stl-Datei durch die Verwendung von Pfad (in rhino) zu konvertieren, aber das Ergebnis ist nicht das gehoffte, am wahrscheinlichsten, weil die Oberfläche des Modells ist sehr geklemmt.

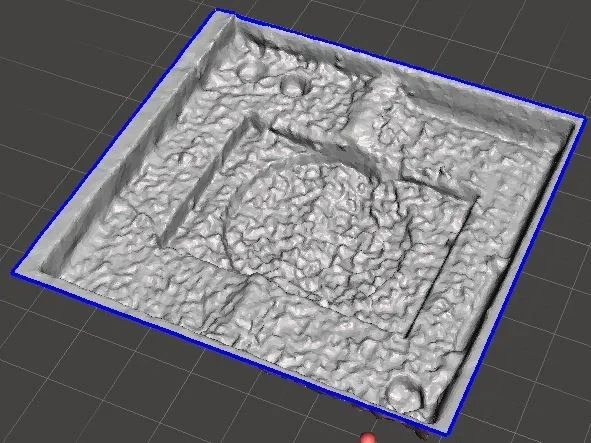

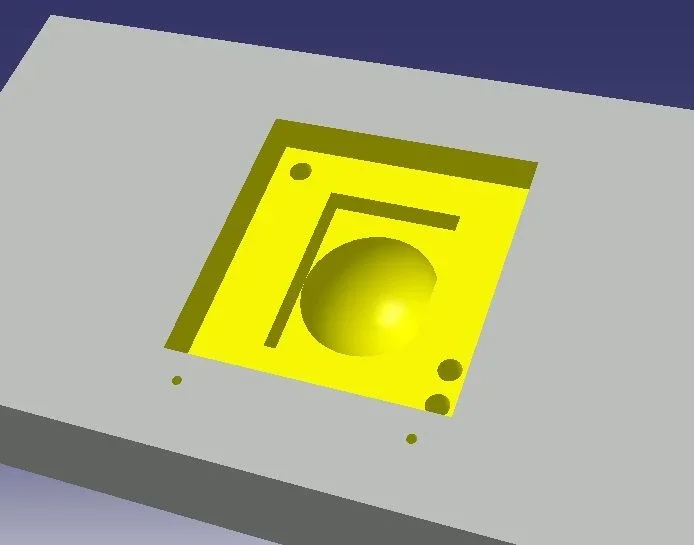

Ich hänge das Bild der obj-Datei und das Muster an, das ich erhalten möchte.

Ich danke denen, die mir helfen und mich entschuldigen können, wenn ich nicht sehr klar war, aber ich bin nicht sehr erfahren. :wink:



[maxopus]

in der Umgebung von Cad können Sie nicht von einem festen a stl abziehen.
Sie müssen zwei Einheiten der gleichen Art haben, fest mit festem (bei fester Grenze mit Oberflächen) oder stl mit stl.
also entweder modellieren Sie den Feststoff auf der Basis des Sl und dann subtrahieren Sie ihn, oder drehen Sie den Feststoff in stl und von ihm werden Sie den anderen stl subtrahieren.
in geomagic können Sie... ich weiß nicht, ob rhino diese Funktion hat.



[Filippo Anelli]

Vielen Dank für die Antwort.

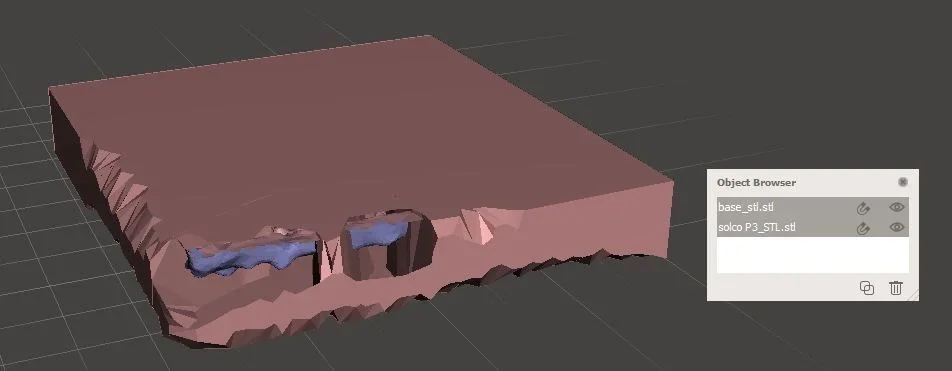

in Bezug auf die Unvereinbarkeit zwischen Formaten habe ich bereits versucht, sowohl im Stl-Format zu verwenden: rhino lässt mich nicht wählen entweder der zwei Stl, während im Meshmixer macht es mich boolean aber in seiner Weise (Foto befestigt).

Wenn Sie mir sagen, dass in Geomagics die Operation möglich ist, versuche ich es herunterzuladen, auch wenn ich es nicht weiß, sehen wir, was ich tun kann.

Muss ich spezielle Formulare herunterladen?

Danke.



[maxopus]

Ich weiß nicht, ob die geomagische Testversion Ihnen erlaubt, die sl zu speichern....



[mibit]

Entschuldigung maxopus, wenn ich Sie berichtige. Ich benutze Powershape Pro und ich kann einen soliden Stl abziehen. das Ergebnis ist ein neues Netzobjekt von Dreiecken (Stl).


gesendet von meinem ipad mit tipatalk



[maxopus]

Entschuldigung maxopus, wenn ich Sie berichtige. Ich benutze Powershape Pro und ich kann einen soliden Stl abziehen. das Ergebnis ist ein neues Netzobjekt von Dreiecken (Stl).


gesendet von meinem ipad mit tipatalk

Es ist ein Kunstwerk, so viel, dass das Ergebnis ein Stl ist.



[mibit]

wie alles andere, selbst eine solide Oberfläche Subtraktion folgt dem gleichen Prinzip. Wenn wir wollen, ist das Konzept des soliden b-rep ein Kunstobjekt (und heute sind sie alle).
was zählt, ist die Einfachheit, mit der ein Benutzer eine bestimmte Operation durchführen kann; Wenn der Cad mir erlaubt, einen Stl direkt auf einen festen oder umgekehrt genau zu subtrahieren, wie es zwischen zwei Feststoffen oder zwei Stl ohne zu viel Vorbereitungsoperationen, dann können Sie sagen, es tut.

in Bezug auf das spezifische Modell von Filipino jedoch, wenn man bedenkt, wie viel das Stl-Modell "akzeptiert" ist im Vergleich zu dem endlichen Modell, das erhalten möchte, vielleicht die beste Lösung wäre, die von einer Rückseite des Stl, die Identifizierung der verschiedenen "arees" und vermittelt mit einer geeigneten Toleranz, um die canonischen Ebenen und andere Oberflächen, die es machen (Ausbrüche, Zylinder und Kugeln), komponieren sie in einem soliden, um anzupassen.

Es scheint mir, dass selbst geomagic wie Powershape in der Lage ist, dies zu tun, Ich glaube nicht, dass es irgendein kostenloses oder Testprodukt tut. sind professionelle Produkte (und daher bezahlt).

Angesichts der scheinbaren geometrischen Einfachheit des Modells, wäre es nicht einfacher, Kaliber zu montieren und es direkt zu reproduzieren, durch Maßnahmen aus dem physikalischen Modell? Wenn dann das Modell weg war, dann könnten die Messungen sie vom Stl nehmen, was möglicherweise die Scantoleranz kompensiert.




gesendet von meinem ipad mit tipatalk



[ROAR]

...

Es scheint mir, dass selbst geomagic wie Powershape in der Lage ist, dies zu tun, Ich glaube nicht, dass es irgendein kostenloses oder Testprodukt tut. sind Merkmale professioneller Produkte (und daher bezahlt)......... .




gesendet von meinem ipad mit tipatalk

es scheint mir, dass selbst die neuesten Versionen Raumanforderung sind in der Lage, für ein kostenloses Mei auf powershape-e und dann in jedem Format, aber mit einer Gebühr http://www.delcam-exchange.com/it/ selbst wenn es ein wenig teuer ist
