Sub-invigoriertes Modell: Wärmetauscher

[painaz]

Ich habe ein Rohr eines Wärmetauschers.

das solide Modell ist ein einzigartiger Körper, das fem Modell bietet flache Verformung.

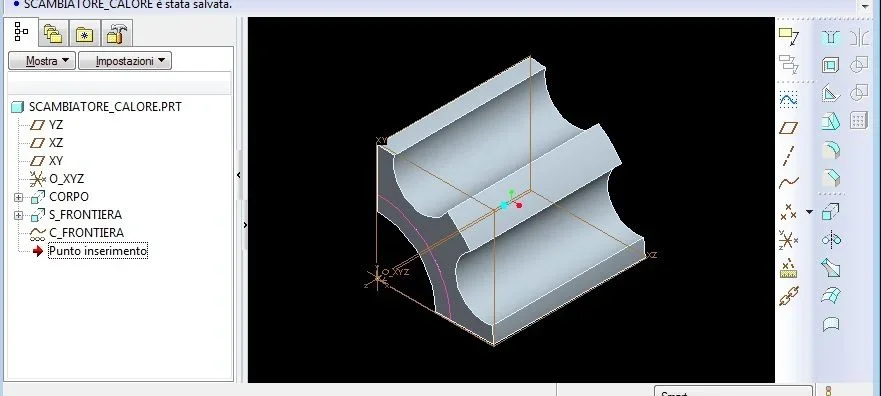

Ich verwende Symmetrie, Modell nur 1/4 Abschnitt.

in Wirklichkeit ist das Rohr aus einem Kern aus Magnesiumlegierung und Aluminiumlegierung Löschen.
dann verwendet das weibliche Modell den "Oberflächenbereich", um das innere Rohr und das äußere Alettato zu simulieren.

Ich habe eine thermische Belastung und einen Druck.

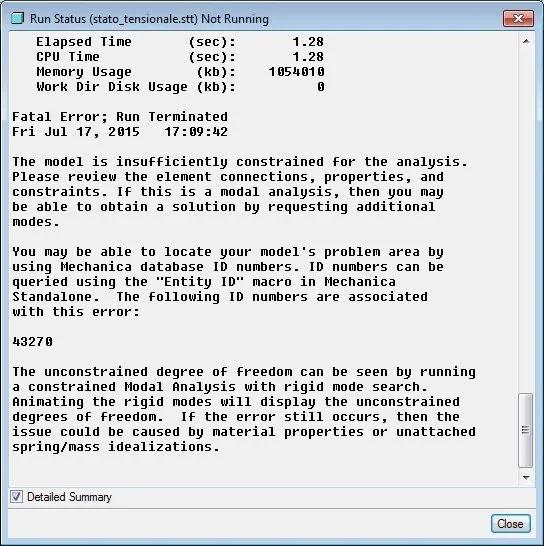

es scheint ok, aber die Analyse scheitert, weil es scheint (aber leider nicht für mich) subvinkuliert:


Ich befestige das Modell und die Materialien, in der Hoffnung auf eine gerade
Anhang anzeigen tmp.rar



[Matteo]

hallo, ok die "volume" Region (nicht "Oberfläche" in diesem Fall).
für Zwänge, bitte ich Sie ein detailliertes Bild, in dem Zwänge und gebundene Oberflächen sichtbar sind.



[painaz]

hallo, ok die "volume" Region (nicht "Oberfläche" in diesem Fall).
für Zwänge, bitte ich Sie ein detailliertes Bild, in dem Zwänge und gebundene Oberflächen sichtbar sind.

Jetzt erinnere ich mich nicht genau an die Details: Ich hatte nie Mechaniker für thermische Belastungen verwendet, und vor ein paar Monaten hatte ich eine Übung eines Buches über Prom gemacht, um meine Ideen zu klären. in jedem Fall gibt es das beigefügte Modell (tmp.rar). Sobald ich Zeit habe, nehme ich es zurück in meine Hand und ich sage ihr klar, was versagt und was meine Zweifel sind.

Jedenfalls danke: Wir hoffen, dass dieser Abschnitt des Forums erneuert wird.
