Lifting mit Gurt- und Trapezschrauben

[lucao94]

Guten Morgen.

Ich würde Ihre Hilfe brauchen, ich sollte 4500 kg mit einem Motor und 4 Trapezschrauben mit einem einzigen Trapezband verbunden, ich dachte, ich würde 50x6 Schrauben verwenden und die Hochlaufzeit ist 15 sec.

Außerdem sollte ich mit demselben Motor 3000 kg erhöhen, aber mit einer Zeit von 8 sec.

Kannst du mir helfen, den richtigen Motor zu finden? Ist es besser mit Getriebe oder Direktmotor?

Danke.
Hi.



[cacciatorino]

Guten Morgen.

Ich würde Ihre Hilfe brauchen, ich sollte 4500 kg mit einem Motor und 4 Trapezschrauben mit einem einzigen Trapezband verbunden, ich dachte, ich würde 50x6 Schrauben verwenden und die Hochlaufzeit ist 15 sec.

Außerdem sollte ich mit demselben Motor 3000 kg erhöhen, aber mit einer Zeit von 8 sec.

Kannst du mir helfen, den richtigen Motor zu finden? Ist es besser mit Getriebe oder Direktmotor?

Danke.
Hi.

Wie viel? und mit welcher Positioniergenauigkeit?



[lucao94]

Hub 1030 mm mit Präzision ± 0,5 mm



[cacciatorino]

dann, im ersten Fall:
1030 mm / 6 = 171,7 U/min, zu tun in 15 Sekunden, nämlich 171,7 / 15 x 60 = ca. 700 U/min.

wenn Sie das gleiche in 8 Sekunden tun müssen:
1030 mm / 6 = 171,7 U/min, in 8 Sekunden, d.h. 171,7 / 8 x 60 = ca. 1300 U/min (verify parameter d x n)


im ersten Fall benötigen Sie eine maximale Leistung von:
p1 = f x v = (4500 x 9,8) x (1,03 / 15) = 3000 Watt (Reibungsnetz)

im zweiten Fall statt:
p2 = f x v = (3000 x 9,8) x (1,03 / 8) = 3800 Watt (reibungsfrei)

Sie sollten es mit einem direkten Motor von ausreichender Leistung tun, oder mit einem kleineren und schnelleren Motor durch die Zwischenschaltung eines Getriebes, das Ihnen etwas Geld auf dem Laufwerk sparen würde.

Ich bin mehr als zweifelhaft an den Riemen, die Sie tun möchten, da Sie ein elastisches Element in der Übertragung einführen, das Swings oder Kommuting einführen könnte.

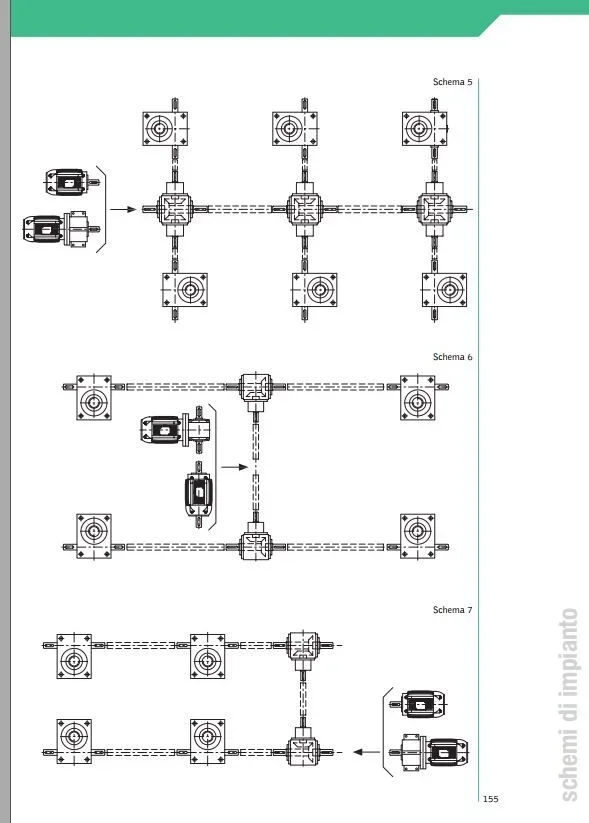

Typischerweise werden die Systeme, die Sie beschreiben, mit steifen Bäumen verbunden gemacht. Ich hänge ein Bild vom unimec Katalog an.



[meccanicamg]

Es stimmt auch, dass Sie den Martinetti-Katalog betrachten und sehen, wie viel die Leistung oder die Kraft benötigt, um eine bestimmte Stärke zu haben. Üblicherweise sind die Ausbeuten niedrig...ca. 20%.



[cacciatorino]

Es stimmt auch, dass Sie den Martinetti-Katalog betrachten und sehen, wie viel die Leistung oder die Kraft benötigt, um eine bestimmte Stärke zu haben. Üblicherweise sind die Ausbeuten niedrig...ca. 20%.

Aber hier sprach er über Systeme in rds.



[meccanicamg]

Wofür? normalerweise steigen die Plattformen mit den rotierenden oder translatierenden Tauben je nach Fall auf und ab, alternativ mit Pantographen. mit Schrauben direkt verbunden mit einem Gürtel bedeutet ein Halbstift alle angeschlossen.... ändert sich nicht sehr viel, aber sicher weniger robust



[cacciatorino]

Tut mir leid, dass ich verwirrt war, rds ist dabei, Kugeln zu rezirkulieren, aber dann lese ich besser und da wir über Trapezeschrauben reden. in diesem Fall sind Sie definitiv Recht zu sagen, eine sehr niedrige Übertragungsleistung zu berücksichtigen.



[lucao94]

Hallo an alle und danke,

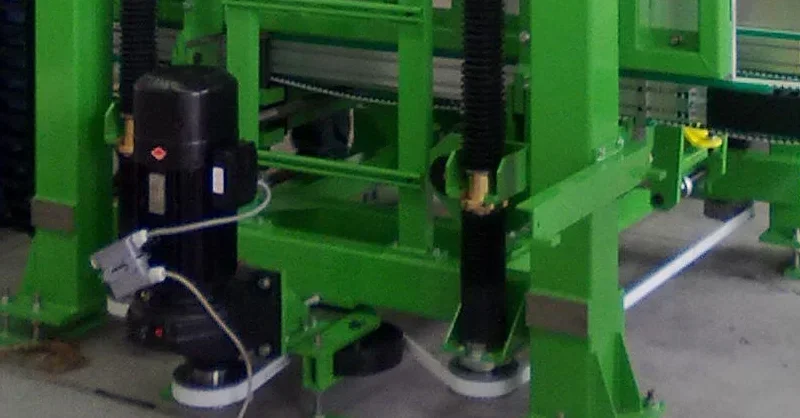

Ich hänge das Foto einer ähnlichen Maschine an, von der ich auf Lager nahm, wie Sie sehen können, werden die Riemen und Trapezschrauben zum Heben verwendet, in diesem Fall verwenden sie einen Motor mit Getriebe.

Wenn ich eine 20%-Retour berücksichtige, würde ich eine Leistung von 4750 w benötigen, aber wie dterminiere ich das Paar, das ich brauche, um mein Gewicht zu erhöhen?

Danke.



[orlluca]

es ist Gürtel, aber dicht



[cacciatorino]

es ist Gürtel, aber dicht

das Problem des Riemens bei dieser Anwendung ist nicht, den Schlitz zu verlieren, der effektiv mit dem Zahnriemen nicht existiert, sondern in der Elastizität eines Gurtbandes so lange, dass sicher eine Verzögerung bei der Handhabung der vier Trapezschrauben einführt, und folglich ein Verlust von Synchronismus. dann gibt es andere Überlegungen, die nicht empfehlen, Gurtübertragungen auf Low-Speed-Anwendungen und hohes Drehmoment zu verwenden, immer aufgrund der Anwesenheit eines elastischen Mebro in einer filmischen Kette.



[meccanicamg]

das Paar des Reduzierers muss dies für eine allgemeine Abstimmung sein

.
Ich weiß es nicht.



[meccanicamg]

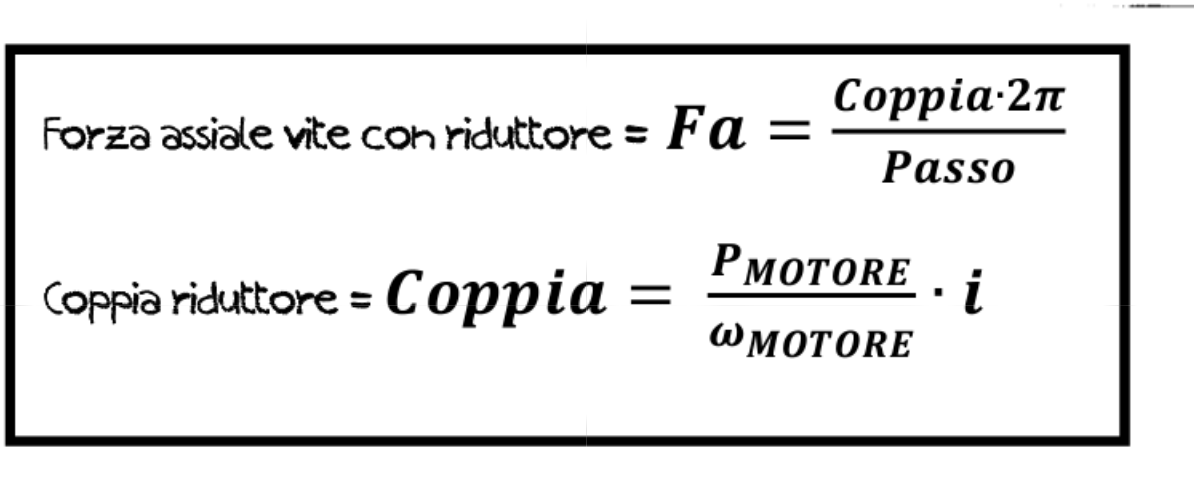

mit der obigen Formel betrachten, dass es Gewicht macht, um geteilte Zahlenschrauben zu heben.

wenn Sie auf einen mechanischen Reduzierer setzen wird das Reduktionsverhältnis "i" zu berücksichtigen.

Ihr Motor, der ein 4poli von 5.5kw sein könnte, wird auf etwa 1450rpm.

wenn Sie den Wechselrichter nicht bei dieser Geschwindigkeit dreht und gibt Ihnen das Nennmoment. in start gibt Ihnen auch doppelt das Drehmoment, für die Eigenschaft des Motors selbst.

Währung, wenn Sie keine Abwärtsänderung mit Wechselrichter haben.
Denken Sie daran, dass die Trapezbänder rutschen, so dass sie absolut nicht gut sind. die synchronen Gurte mit den Zähnen müssen gut gespannt werden und ein kleiner Verzögerungsrand haben es, wenn Befehle 4 Schrauben zusammen.



[meccanicamg]

Ich füge ein gattungsgemäßes Muster der dreiphasigen Elektromotorkurve an, die nicht durch Wechselrichter reguliert wird



[meccanicamg]

Wie ist die Geschichte beendet? Hat das Unternehmen inzwischen versagt?



[aleset]

Ich wollte wissen, was passiert ist.
Ich habe eine Frage.
wenn die Schrauben mit synchronen Gurten kommandiert werden, wie kennen Sie die Lebensdauer der Gurte?
Jede Stunde der Arbeit soll sich ändern?
