Hubgröße für Kettenzug

[odisseo 18]

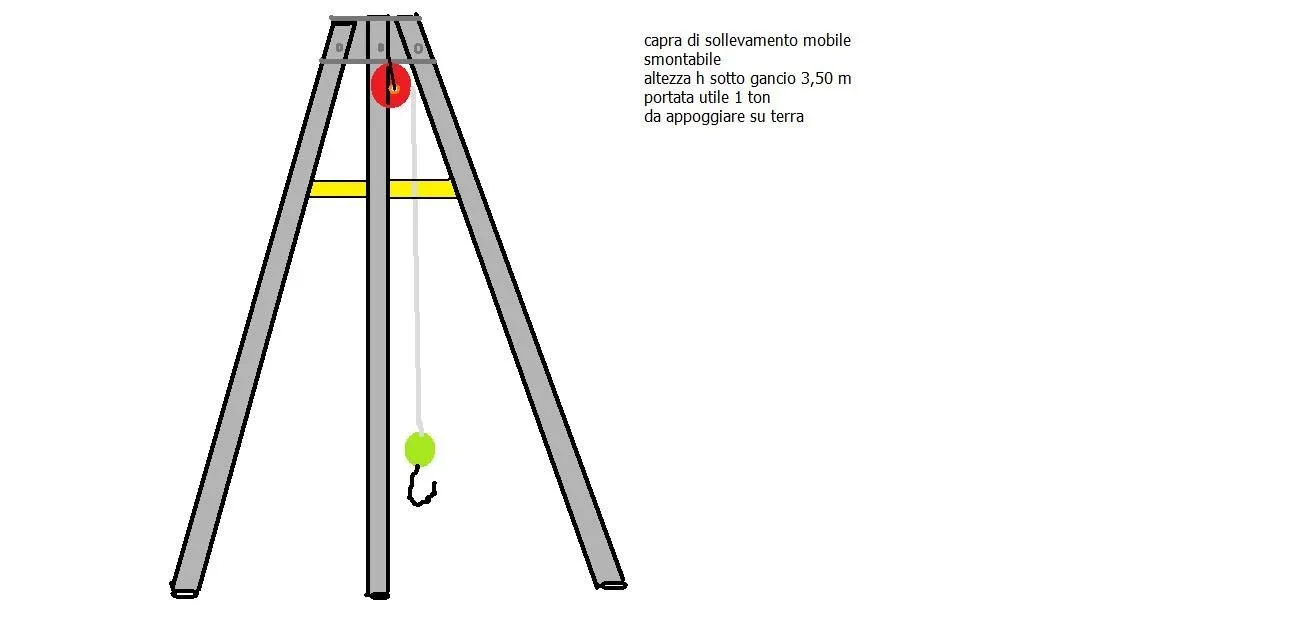

Hallo, tut mir leid, wenn ich Sie abfangen würde, wenn ich nicht zu viel frage, möchte ich wissen, wie man eine Hebeziege zu machen, auf die ein Kettenzug hängt, würde für Outdoor-Arbeit dienen oder sollte auf der Erde lehnen und sollte abgebaut werden, nützliche Höhe unter Haken 3 ,50 Meter Ton 1 , wie kann ich mich anpassen, um es zu vergrößern? Wie viele Beine habe ich für eine bessere 3 oder 4 gesetzt als Berechnungen und Formeln sollte ich verwenden? Dank wem werde ich nützliche Beispiele geben, um mein Problem zu lösen, wie sollte ich den Strahl dimensionieren, der die Pole verbinden sollte?



[meccanicamg]

für die erste Sache für die Stabilität ist minimal 3zampe notwendig. Wenn Sie 4 verwenden, haben Sie mehr Leveling-Probleme, aber es kann mehr Tonnen von gleicher Größe des Beins widerstehen.

Wissenschaft des Baus. die Zwänge und die Kräfte setzen. Berechnung der Reaktionen und die Größe des Schlauches. wenn sie nicht erweiterbar sind, ist einfacher. dann ist es auch an der Spitze die Balken zu überprüfen.
für den Grundring, den Sie die Reaktionen tragen und ein plausibler Abschnitt auftritt oder Sie verwenden ein Stahlseil und das geschieht.



[odisseo 18]

Dank für die Vorschläge, die Winkel max und Minimum sollten Beine für, aberGegründet
der abschnitt der polen tun ich rohr oder boxen sie? wie komme ich zu den Polen, die ich benutze? Ich entschuldige mich, wenn ich bestehe, aber es ist ein Gerät, das sicher stabil und robust sein sollte



[meccanicamg]

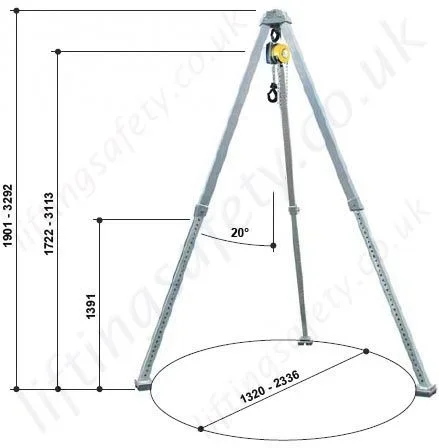

größer etabliert, wenn die Beine horizontal mit Winkel 180 Grad sind. instabil, wenn vertikal....es scheint logisch.


Wenn Sie Winkel halten 45 Grad ist ein Mittelweg. wenn Sie weniger als 45 Grad Stärke gewinnen und wenn Sie mehr als 45 Grad Gewinne in der Stabilität tun.


Beine oder tun sie mit rundem Rohr oder Rahmenrohr.


Top-Angriffe müssen Sie eine Platte mit Ohren und Verbindungsstifte machen.


Wenn Sie jedoch all diese Zweifel haben, denke ich, dass selbst die strukturelle Berechnung und Größe der Stifte und Scharniere Sie nicht in der Lage sind, dies zu tun und Sie sind auf eine sehr gefährliche Sache, da es nicht einmal zertifiziert ist.

Gibt es keinen Eurocode 3? uni en 1993-1-8? Maschinenrichtlinie 2006/42/ce? harmonisierte Normen?

Wer hat dann einen Führerschein? Strukturprüfung und Überprüfung mit eindringenden Flüssigkeiten? Korrosion im Laufe der Zeit? geeignete Materialwahl? regelmäßige Kontrollen?

Ich bin von der Idee, dass es sich hier um ein Schulprojekt handelt... ..wenn es in Wirklichkeit gut ist, Profis das zu machen.



[odisseo 18]

Vielen Dank für die wertvollen Vorschläge, entschuldigen Sie mich, wenn ich Ihnen Zeit verschwende, für die Beine, die ich gedacht hatte, um die Spitzenlast zu berechnen und dann, um es für die Anzahl der Beine, die Stifte und den Radius der Unterstützung, die ich noch nicht aufrichtig angekommen, danke wieder

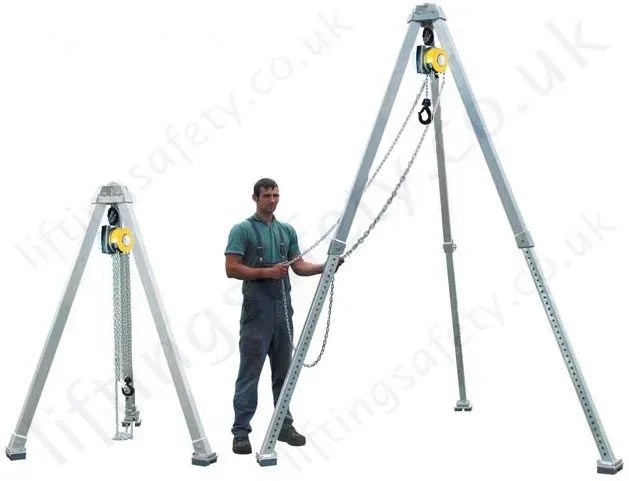

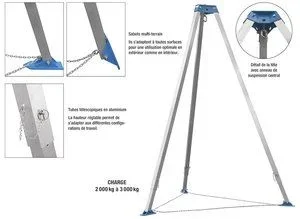

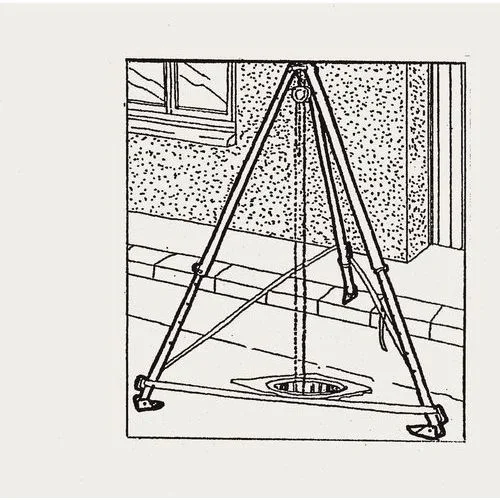

http://www.dmlevage.com/57-tripode.html



[pollo]

Achten Sie darauf, dass Sie es verwenden müssen Sie dann bestätigen.
Ich stimme jedoch nicht der Behauptung zu, dass 4 Beine mehr halten: wenn nicht perfekt geebnet (und ich bezweifle, dass draußen sind), es ist wie der Kaffeetisch, dass Sie keilen müssen. wenn tanzen nur 2 Beine funktionieren, so schlimmer als 3.

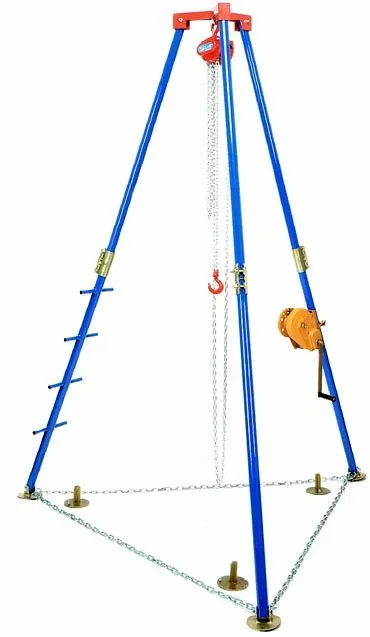

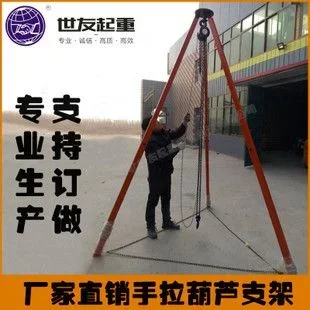

Wenn Sie das kaufen, von dem Sie die Fotos extrahieren, kostet es Sie weniger als es zu tun.
Hi.



[odisseo 18]

Dank für Ihre Intervention, aber um es sparen zu lassen, ging ich zum Schmutz ein unschuldiges Rohr Kosten etwa 22€ es wiegt etwa 15 kg, dann haben Rohre von 55x 60;47x42;50x60, Typ Mann nicht für mechanische Anwendungen verschweißt, das Material verkauft es zu Fässern von 6 Meter nach dem Modell oder zu Linearmeter, mit 3 Stäbe tun die Beine loi mit einer Box, die Sie uns Kreuze machen http://www.oppo.it/materiali/tubi_raccordi/acciaio-nero-s-sal-tubi.html
http://www.giorniferro.it/data/download/prontuario_internet.pdf


http://i29.photobucket.com/Alben/c253/fuzedulite/86ram50/photo1582.jpg



[pollo]

Ja, aber denken Sie nicht, dass ohne Zertifizierung können Sie es nicht verwenden (es ist wie mit einem Auto ohne Booklet).
Eine Zertifizierung für einen kostet Sie nur mehr als das Gadget: Sie tun es selbst und übernehmen eine zivile Haftung (mit so viel Strafe bis zu x-mal der Umsatz getan, wenn es getan wird) und auch kriminell (Sie haben einen genauen Artikel des Gesetzesdekrets 81 verletzt, außer wenn etwas passiert).
Wenn du jemand anderes dazu bekommst, kostet es dich genauso.
Auf dem Markt gibt es bereits diese Gadgets, kaufen Sie sie, die Sie wollen.
wenn Sie dann über akademische Übung sprechen, dann die Rede, die Sie tun können



[odisseo 18]

Ich glaube, als Übung sollten Sie die Pythagorean Theorem verwenden, und daher sollte die Pfote als die richtige Hypothek hypothetisiert werden, dann ist der Rest noch nicht angekommen
Ich verstehe, dass Sie diese Struktur als Kompass oder als Brech oder wie inkardiert zu einer Scharnierbindung, assimiliert zu einem Roe und daher die Punkte der Beine entsprechen den Balken der Falde, das Gewicht sollte ich dann teilen die Spitze geteilt die Anzahl der Beine oder 3 0 4, ..Ich ging aus dem Gesät?

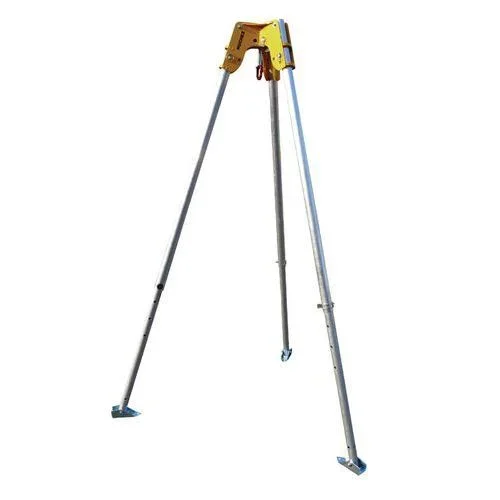

Jedenfalls für den Rekord habe ich mich selbst informiert: Aluminium-Teleskopküste 1300heurihttp://www.manutan.it/it/mai/cavalletto-treppiede-telescopico-in-alluminio-port-da-250-a-2000-kgEs ist viel, mit 200 Euri werde ich es tun,



[pollo]

mehr als 1000 Euro, um es zu zertifizieren, aber muss es unterschreiben Sie

jedoch, wenn sie 4 Beine, auf jeder geht Halblast



[meccanicamg]

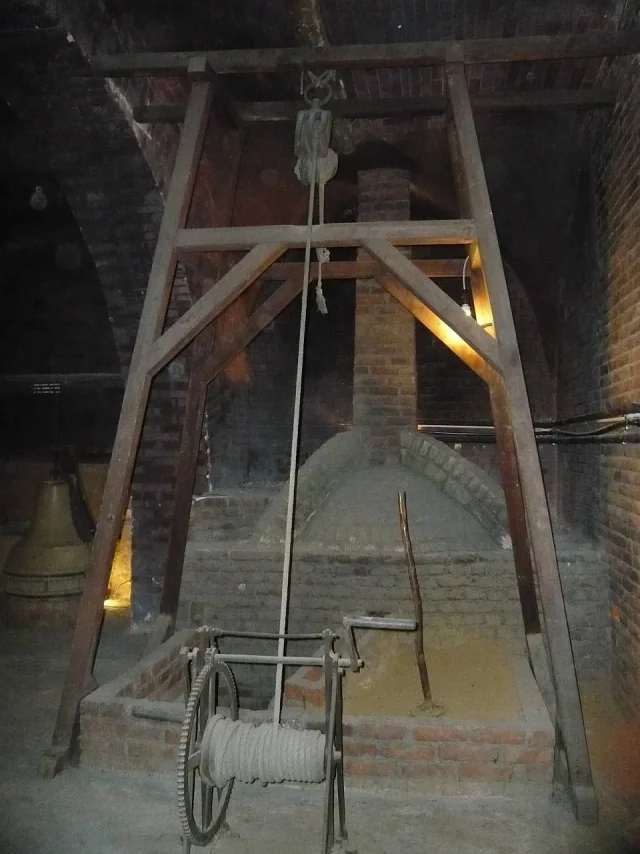

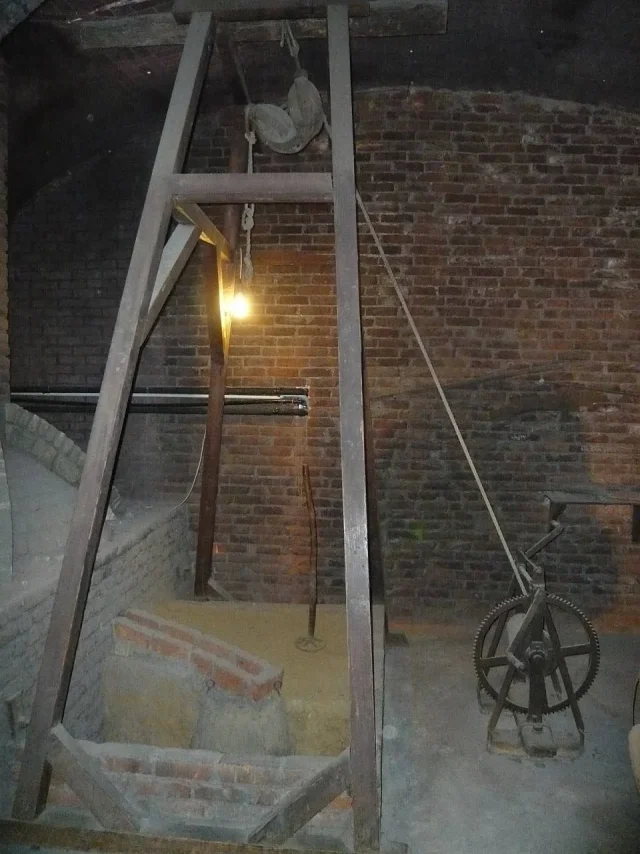

ist ein Mechanismus, der von leonardo da Vinci erfunden wurde.



[odisseo 18]

Ich habe mit der Geometrie sowohl mit der Pyramide als auch mit der Pythagorean die zmpa die berechnete Spitze Ich glaube, dass ein 2 Zoll und Halbrohr eine Box 80x80 x 3 mm, ist mehr als genug, die Scharnierbindung, wie ich sollte es Größe und wield in Ihrer Meinunghttp://www.museoscienza.org/diparti...eda_oggetto.asp?idk_in=st110-01033&arg=argano


http://didattica.uniroma2.it/assets/uploads/corsi/144406/001_dispensa_impaginata.pdf
