Referenzen zwischen Teil aktualisieren

[Dum]

Hallo an alle, ich schwöre, ich habe versucht, eine Suche auf dem Forum zu machen, aber ich fand nichts, was mir dienen könnte (in diesem Fall:wink: )

Ich sage dir, was mein Zweifel ist.

in einem Produkt von 2 Teilen, Ich durchführe die Löcher auf einem Stück und dann die Löcher auf dem anderen Stück Positron durch die Konzentrizität auf den Löchern auf dem ersten Stück.

Wenn ich die Löcher auf dem ersten Stück verfahre, sollten die Löcher auf dem zweiten Stück ihnen folgen und zurück zum konzentrischen. .
oder zumindest so funktioniert es auf anderen Cad.

Warum kann ich es nicht auf Catia v5 machen?
Was habe ich falsch?

Vielen Dank an alle, die mir helfen wollen, aus dem Zustand der Inniorance, in dem ich bin.
:



[gianni55]

Hi.

Du machst nichts falsch, es geht nur darum,... Ich nehme meine alte Antwort hier (einige Post unten):

Wenn Sie die Parameterverbindung beibehalten möchten, müssen Sie die Systemeinstellungen ändern:

Werkzeuge/Optionen/Infrastruktur/Teilinfrastruktur/allgemein/extern Referenzen
überprüfen: behält die Verbindung mit dem ausgewählten Objekt
aber ich empfehle Ihnen auch:
check: bestätigt die Erstellung eines Links mit dem ausgewählten Objekt (auf diese Weise wählen Sie, ob Sie die explizite oder parametrische Referenz verwenden).

Sie müssen wissen, was Sie gut tun, wenn Sie einen Teil ändern, ohne zu denken, wie es mit dem anderen interagiert, können Sie Probleme haben.
Außerdem, wenn Sie das Produkt oder Teil löschen, verlieren Sie die Links (siehe die geprägte Post "Arbeit im Kontext").

Ich empfehle mir wieder, vorsichtig zu sein, dass mit dieser immer aktiven Einstellung nicht gut gehandhabt, können Sie mehr Ärger als Vorteile haben.

Hi.

vor Jahren



[Dum]

Hi.
Vielen Dank für die Antwort!

Ich dachte, es wäre so verdorben, aber seltsam, dass wir die Verbindung nicht automatisch aktualisieren konnten.

dass ein Programm, das Fange in diesem Unsinn verloren war nicht möglich.
Ich finde es viel weniger intuitiv als andere Cads, aber es ist mein Problem, sicherlich nicht das Programm.

In dieser Hinsicht erlaube ich mir immer noch, Sie zu stören, denn ich denke, es ist wieder eine Frage der Sekten.

Ich zitiere eine Skizze: Wenn ich zuerst alle Chancen und dann ändere ich sie, lassen Sie mich sie setzen; wenn ich eine Quote setzen und den Wert sofort ändern, denn die nächste Quote verliert nicht den Befehl, es macht mich das Produkt zu zitieren, es zeigt es, aber im Moment versuche ich, die Quote zu platzieren, die er mir nicht gegeben hat.
Ich hoffe, ich habe es erklärt.

Was soll das?
Ich muss zuerst alles zitieren und dann bearbeiten oder es gibt eine "geheime" Einstellung:biggrin: .

guten Tag für alle und Kraft, die Freitag ist!!



[gianni55]

Hi.

catia kann mit einer riesigen Menge von Details arbeiten, so (weise) standardmäßig keine Links, ansonsten die Gefahr ist, dass, wenn jemand einen Teil ändert, ohne einen Fall, der verbunden ist, wird diese Änderung Auswirkungen auf alle verwandten Details, mit oft verheerenden Folgen. wenn das Design-Team weiß, was es tut, alles funktioniert gut, wenn dann der Designer ist nur ein noch besser.

für das Problem der Skizze offen gesagt, ich habe nicht verstanden, was Sie meinen "Position der Quote, die er mir nicht gegeben hat":

Sie wählen Geometrie (oder Geometrien mit ctrl), dann wählen Sie das Bond-Symbol, er erstellt die Bindung, Sie platzieren, wo Sie möchten, dann mit einem Klick erstellen.

Sie können auch das Konstrat-Symbol auswählen und dann die Geometrie (oder Geometrien) auswählen, um zu binden, die Quote platzieren und mit einem Klick erstellen.

Doppelklick auf die Quote
Wählen Sie den Pfeil oder die Quote, indem Sie die Positionen halten

Nur manchmal kann es passieren, dass Quoten aufgrund der Zoom nicht vorübergehend sichtbar sind, sondern die Vergrößerung ändern und sie sehen.

Hi.



[Dum]

Hallo, danke für Ihre Geduld.

Ich verstehe das Problem, aber daran gewöhnt, auf anderen Cad diese Option immer aktiv zu haben, Risiko anstatt die Löcher nicht zu aktualisieren.
Wenn ich gestern keinen Abschnitt auf einem Stift gemacht hätte, hätte ich nicht bemerkt, dass ich die Löcher nicht auf dem zweiten Teil aktualisiert habe und die Werkstatt mich auf den Zahnfleisch gezogen hätte.

Für das andere Problem versuche ich, mich besser zu erklären, tut mir leid, aber ich streite mit Italien als Kind.

Ich "doubleclick" das Bond-Symbol.
Ich setze einen Anteil und lege ihn, setze einen anderen Anteil und Position und gehe voran.
am Ende der Ausgabe habe ich die Werte gesetzt, die mich interessieren.
Es funktioniert.

Wenn ich eine Quote stecke und sie sofort wegstecke, bleibt mir der Befehl, aber wenn ich versuche, eine andere Quote zu platzieren, legt er es auf Video, aber zu dem Zeitpunkt, als der Positionn verschwindet.
an diesem Punkt muss ich wieder die Geometrie wählen, und dieses Mal macht mich die Quote sowohl sehen als auch Platz (und bleibt).

Es ist Unsinn. Ich wollte nur wissen, ob es darum geht, die Hand mit einem anderen Prozess als dem zu nehmen, den ich benutzt habe, oder es gibt eine Möglichkeit, das Menü zu schleichen.

Danke!



[gianni55]

Hi.

Ich versuchte, die Bedingungen zu reproduzieren, die das Problem für Sie, aber für mich mit dem Doppelklick, die Zwänge werden immer gelegt, ob sie am Ende veröffentlicht werden, wenn sie sofort veröffentlicht werden (und das Bond-Symbol ist immer "beleuchtet").
Ich weiß es nicht. maximal versuchen, einen Bildschirm aller Bildschirm der Skizzenumgebung zu senden, so dass ich die Icons kontrolliere.

Hi.



[Dum]

Tschüss.
Ich war es besser. Ich habe ein Minivideo gemacht.

Wie ich Ihnen sagte, doppelklicken (das Symbol bleibt "beleuchtet") modifiziert die erste Quote, die zweite macht mich die Entität zu zitieren, es zeigt es mir an, aber wenn ich versuche, es verschwindet und verpflichtet mich, das Entity wieder auszuwählen.
Dann lässt sie mich es setzen.

Dies ist eher eine Frage des Prinzips.

Danke und gute Woche.



[gianni55]

Ich verstehe.

zu mir passiert es nicht und ich glaube nicht an andere, so könnte es ein Problem sein, das mit:

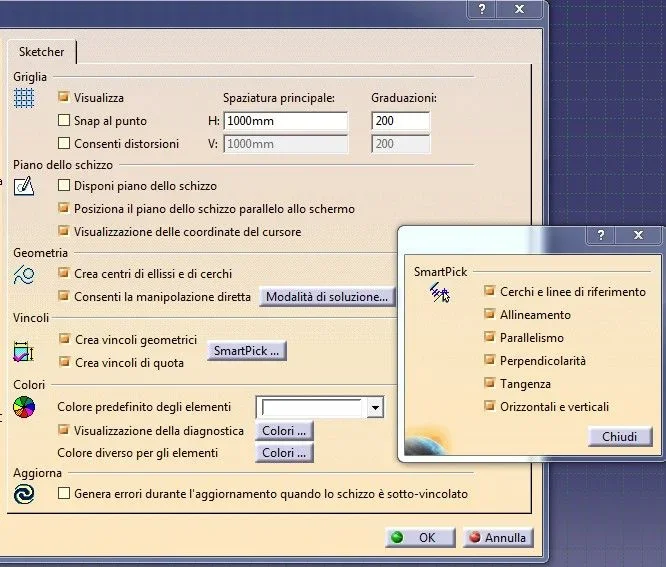

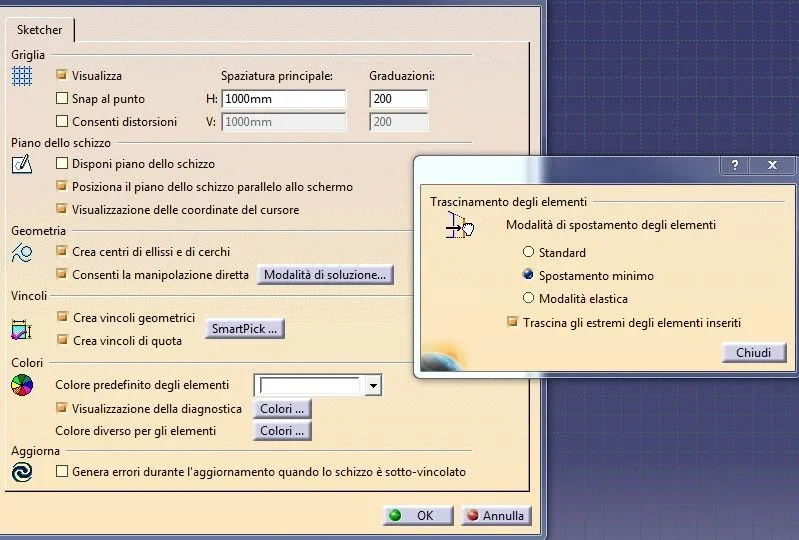

Setzen? (Ich stecke meine skizzenbezogenen Einstellungen, den allgemeinen und, Lösungsmodus + smartpick)
Service Pack? (Ich habe das Servicepaket 6)
Videokarte? (Ich habe ein Bild nvidia 600 mit Catia Fahrer)
Fenster? (Ich habe 7 Profis)

Ich weiß es nicht.



[Dum]

Wir sind in derselben Situation.
aber ich bezweifle, dass es ein Videokartenfehler ist.
Ich tue das nur, wenn die Befehlssequenz das ist.

Das ist nicht das Ende der Welt.
Ich wollte nur sicherstellen, dass ich nicht verrückt bin.

Vielen Dank für Ihre Geduld.
