Info zur Berechnung der Schrauben

[moschettone]

Guten Morgen.
Ich muss eine Übung reparieren, ich muss überprüfen, ob eine Schraube (m5) okay ist oder nicht
und wenn es okay ist mit welchem Sicherheitsfaktor.
Ich habe eine rechteckige Masse von 2,5 kg, die von 4 Schrauben m5 unterstützt wird (Klasse 8.8)
die Beschleunigung der Masse 20g (196,5 m/s2) beträgt.
Ich habe es so gemacht:
Massegewicht bei 20g ---->20*2.5=50kg
Verwendung eines Sicherheitsfaktors von 1,5----> Gewicht für Berechnung 50*1,5=75kg
Gewicht, das jede Schraube trägt 18,75kg
0,15 Reibungskoeffizient (Werte 0,12 bis 0,18)
die axiale Belastung, die die Schraube bereiten muss, gleich zu 18,75/0.15=125 kg
aus Tabellen, eine Klasse 8.8 Schraube hat diese Zeichen:
Drehmoment 5,5nm
Prekarious 5.886 n (600kg) ------ (Sicherheitsfaktor 600/125= 4.8)


Wer könnte mir sagen, ob die Begründung richtig ist?
Danke.



[meccanicamg]

Sie müssen ntc2008 oder eurocode 3 uni en 1993-1-8 verwenden und die Betriebsbedingungen und -kategorien bei Vorladung sehen oder nicht.



[moschettone]

Dank Mechanik habe ich versucht, einen Blick auf Eurocodes 3... aber aufrichtig habe ich auch Schwierigkeiten zu verstehen, ob die Norm gut für meine Übung geht.
um die Diskussion wieder aufzunehmen ich auch ein Schema..
Ich habe vergessen zu schreiben, dass die Masse die Größe eines Blattes a4 hat
Wenn mir jemand helfen kann, danke.



[meccanicamg]

mit dem Schema nichts ändert. Ich wiederhole für das umpteente Mal, dass Sie Eurocode 3 verwenden müssen. Wenn Sie ein Student sind, müssen Sie sich bewerben, um zu lernen, wie man Dinge gut macht... und wenn Sie ein Profi sind, sollten Sie wissen, dass die Dinge normal sind. Wenn Sie Ihre 4 Schrauben fallen lassen, die Sie nicht dimensional Traktion wollen, indem Sie zwei Formeln des Kohls berechnen und das Panel von 2,5 kg im Kopf zu einer Person fallen, wie sie 50 kg waren und es töten oder es bewegen Sie penal und zivil.



[meccanicamg]

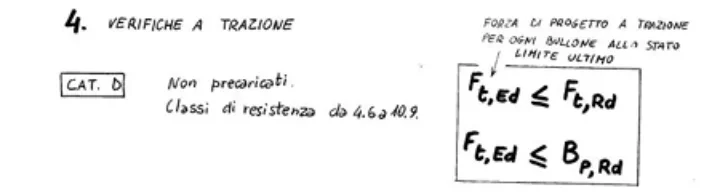

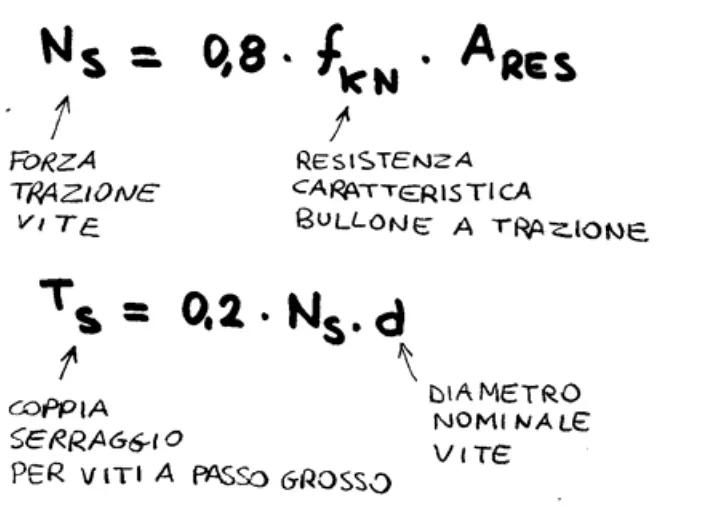

nach eurocidice 3 uni en 1993-1-8 in der Erwägung, dass Ihre Stärke jedes Lebens sein wird ft,ed=mass* Beschleunigung/Zahl Du musst unten nachsehen.Voraussetzung, dass nur Zugkraft wirkt und Schrauben nicht vorspannen, und es gibt keine Verbindung zur Reibung und keine Schnittkräfte.

m4 Schrauben haben Standardgebiet von 8.78 mm^2.

den übergroßen Faktor, den Sie über dem Standard wählen, sonst machen Sie den Müdigkeitstest und was sonst.



[meccanicamg]

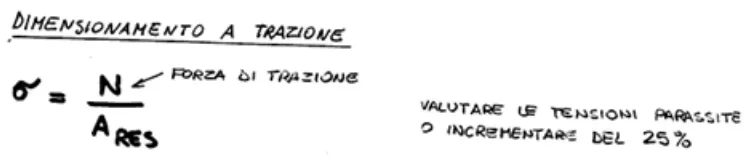

Wenn Sie wirklich die alte 10011 verwenden möchten, die vor Jahren zurückgezogen wurde, müssen Sie das Sigma berechnen und überprüfen, dass es weniger als die zulässige ist.
