Eine Skizze von pdf oder jpg

[saralb]

Hallo alle,
Ich wollte wissen, ob es eine Möglichkeit gibt, eine Skizze aus einer pdf-Datei oder jpg importiert zu bekommen.
z.B. in Topsolid 7 besteht die Möglichkeit, einen Flansch mit einem Bild zu machen und dann automatisch erkennen das Profil, das es auf einer Skizze projiziert.

Dank allen im Voraus



[gianni55]

mit Catia ist es möglich, ein Bild als Hintergrund zu importieren, es nach Bedarf zu skalieren und die Profile zu zeichnen.

zur automatischen Erkennung ist es notwendig, dass die Grafiken Vektor und nicht Pixel sind, also wenn Sie einen Vektor-Design-Typ dxf oder dwg haben, können Sie sie automatisch in die Skizze importieren und projizieren.

Ich weiß nicht topsolid, aber ich nehme an, dass vor der Projektierung alles in Vektoren verwandelt, natürlich muss das erste Bild kontrastiert werden und sehr ähnlich wie ein Design... wenn Sie versuchen wollen, gibt es kostenlose Win-Maus-Programme, die Sie verwenden könnten, um von Bild zu dxf zu wechseln, aber nicht erwarten Wunder.

Ich glaube, dass die Verwendung von Profilen, die für einen Cad projiziert werden, nur für künstlerische Silhouetten Sinn macht, die mit soliden Modellierern als Katze wenig zu teilen haben.

Hi.



[saralb]

Vielen Dank für die Antwort.

wenn Sie sagen, setzen Sie ein Hintergrundbild, das Sie mit Skizze-Tracker meinen?
und sowieso die Projektion eines dxf oder dwg direkt in einer Skizze, wie es passiert? ?

Danke im Vorfeld der Antwort



[gianni55]

Ja, um das Hintergrundbild einzufügen, können Sie Skizzen-Tracker verwenden, ist alles bequem genug, um die 2d im Maßstab zu bringen (es gibt mehrere Tutorials im Netz)

anstatt einen dwg oder einen dxf nur öffnen sie mit catia, die sie in eine Zeichnung umwandelt, dann wählen Sie die Profile, die Sie in Zeichnung und Kopie benötigen, dann in einem neuen Teil geben Sie die Skizze und Paste. .

oft wird dieses Verfahren verwendet, um Schriften zu importieren, die in das Modell eingefügt werden.

wenn Sie weitere Zweifel haben fragen.

Hi.



[Dum]

Hallo, wenn die Datei nicht besonders groß ist, können Sie pdf-Dateikonverter online verwenden

einmal in dwg die Schritte korrekt mit autocad umgewandelt und dann verwenden Sie das Verfahren, das Sie gianni55 empfohlen.

Ich benutze sie, wenn ich pdf von Elementen bekomme, um einige Details zu erhalten und dann mache ich einen Satz für meine eigenen Fakten.

Jetzt und dann tue ich es, bevor ich darauf warte, dass Mathe kommt.
oder zumindest nutze ich sie für eine maximale Studie.
:



[saralb]

Danke für die Antworten.
Ich war bereits in der Lage, ein pdf zu dwg umzuwandeln, das Problem ist, wenn ich mit Catia öffnen. das zeigt mir das weiße Blatt ohne Profil. während mit autocad können Sie das Profil sehen. .

Ich habe vielleicht einen falschen Ansatz. .

Danke.



[gianni55]

sendet einen Dwg, der nicht funktioniert, dass ich Tests mache



[saralb]

Hallo, ich habe Ihnen einen Laufwerkslink geschickt, weil ich ihn nicht über das Forum-Dateimanagement hochladen kann. an diesem Punkt glaube ich, dass die pdf-Datei beschädigt wird. .

Ich habe auch den Ursprung pdf beigefügt.
https://drive.google.com/file/d/0b3yhrsgeykeqoxbwektoakoyvzq/view?usp=sharingDanke im Voraus



[gianni55]

pdf öffnet
dwg (die nicht leer ist, da sie 47 mb wiegt), öffnet, gibt aber ein leeres Blatt mit dem Online-Konverter-Link zurück.
Ich sah, dass auf der Stelle der Konverter warnt, dass es nicht unterstützt Vektorisierung, an dieser Stelle weiß ich nicht gut, was es tat. .

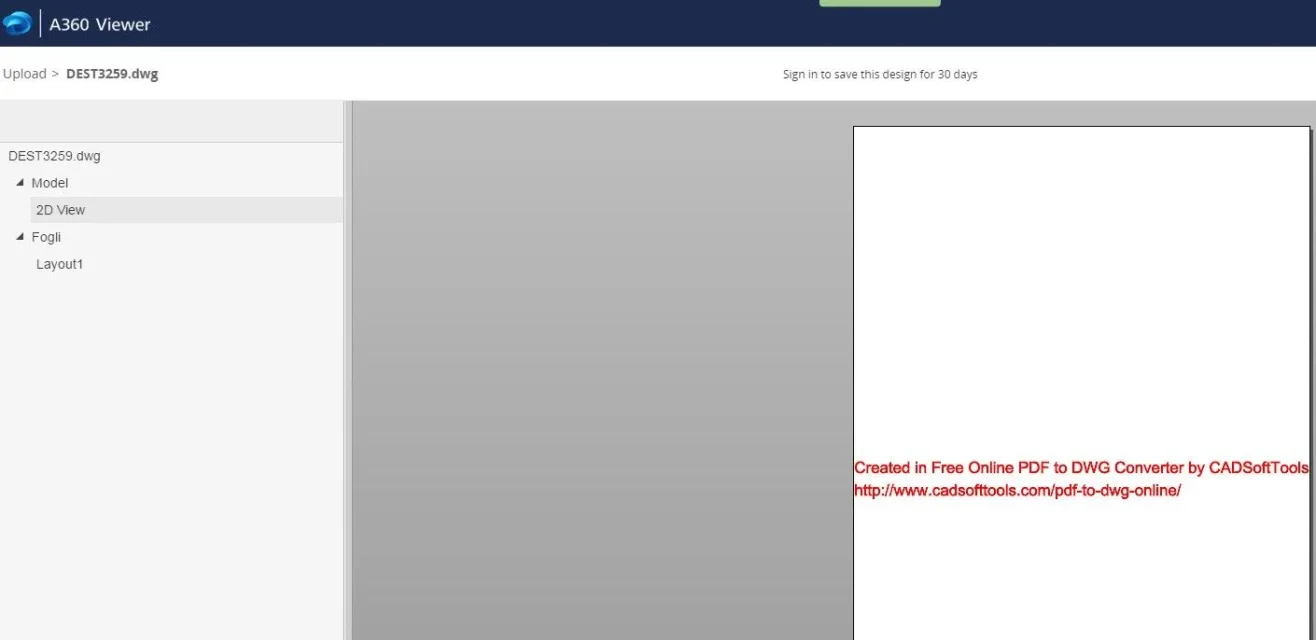

Ich habe kein Autocad, also habe ich einen Online-Reader versucht, aber es gibt das gleiche Ergebnis: weißes Blatt, nur Link (siehe Anhang).

natürlich schafft ein dwg lesbar nur von autocad und manco aus dem online-Viewer!.

Ich würde Beweise machen:

1) überprüfen Sie mit Autocad, wenn der dwg Vektor ist.
2) direkte Rettung von autocad in einem neuen dwg und auch dxf
3) Direkte Rettung wieder dwg und dxf nicht von allen Design, sondern nur von einem Flügelabschnitt Teil (um zu sehen, ob es die Größe ist, die stört).

Lass mich wissen.

Hi.



[saralb]

Hi.
genau das, was du beschrieben hast, ist genau das, was mit mir passiert. Leider habe ich kein Autocad.
Ich werde versuchen, wie Sie mit Autocad sagten.

Danke in der Zwischenzeit.



[gianni55]

Hi.

Ich habe versucht, pdf mit aidecad in der kostenlosen Testversion zu konvertieren und eine lesbare Datei von catia zurückzugeben.

Leider ist die pdf-Datei nicht scharf und hat verschiedene Abschnitte und Profile, die sich kreuzen oder sehr enge Profile wie bei der Dicke des Flügels.
Offensichtlich macht der Konverter keine Wunder und in Gegenwart von mehreren Profilen vereinen diejenigen, die er näher betrachtet, so wird auch die Kugel eine vektorisierte Kurve.

das Ergebnis ist eine Reihe von verwirrten und unterbrochenen Kurven, die Sie importieren können, aber dass (nach mir) wenig dienen.

Sie können die Profile, die Sie benötigen, glatt sie und verbinden sie, aber bevor Sie tun, müssen Sie die Skizze zu skalieren.

Ich denke, es ist am besten, dass Sie einen typischen Abschnitt erstellen, der einem der Profile folgt, dann kopieren, einfügen und ändern, indem Sie ihn jedes Mal auf dem nächsten Abschnitt anpassen.

Sie bekommen definitiv weniger.

Wenn Sie mir eine private Nachricht mit Ihrer E-Mail senden, schicke ich Ihnen die konvertierte Datei.

Hi.
