Überprüfung von Agent Forces auf Reded Rotaism

[elleci]

Hallo an alle, wie aus dem Titel habe ich einen Zweifel (Glaube, die Wahrheit zu sagen) an den Versen der Kräfte Agenten auf einem Reduzierer. Ich stelle ein Bild des Unifilare-Musters des Reduzierers und eine Handskizze der Agentenkräfte fest. Ich danke allen, die mir helfen wollen, ich weiß, dass es unsinnig ist, aber es ist besser zu fragen, dass wir in Zweifel bleiben!



[meccanicamg]

mit einem Schema, so dass Sie ein wenig zu viel verlangen. Wo ist der Motor und die Ladung? in welcher Richtung sich die Bäume drehen? wer ist Motor und wer wird geführt? nicht aus den Hinweisen, wenn die Schraubenräder gerade Zähne sind oder nicht und für die Kegelräder keine Eigenschaften des Zahns bieten.

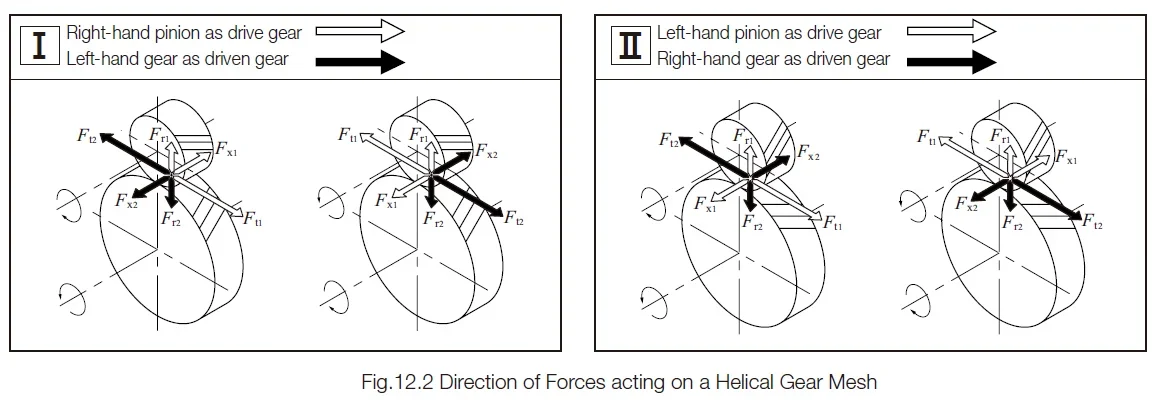

Ich schlage vor, dass Sie auf der Website Khk Getriebe wo Sie alle Handbücher und Führungen für Getriebe finden, von Grundführungen bis hin zu kompletten für Dimensionierung, Berechnungskräfte, Berechnungsgeometrien.

auf diesen wertvollen Führern gibt es Formeln, die mit diesen Beispielen sowie anderen zusammenhängen.



[elleci]

Danke für die Antwort und den Link, den Sie geschrieben haben
das Getriebe ist auf zahnlose Räder gezahnt, das Fahrrad tritt aus der Welle, wo die c1 aufgebracht ist (a1 die oben) und verlässt offensichtlich von der unteren (a4). Ich habe ein konisches Paar im Eingang und dann habe ich drei parallele Bäume (a3 ist Referenz). Ich bezweifle im Wesentlichen die Richtung der Tangentialkräfte, die ich im zweiten Anhang mit Qij angedeutet habe. Ich fragte mich, ob die Verse, die ich berichtete, korrekt seien.
