Rohrsteuerung in Rhino

[rafita]

Guten Morgen, alle.

Ich habe ein Problem mit dem Befehl _pipe von rhino.
Ich werde Ihnen einen Moment erklären, um das Problem zu verstehen:

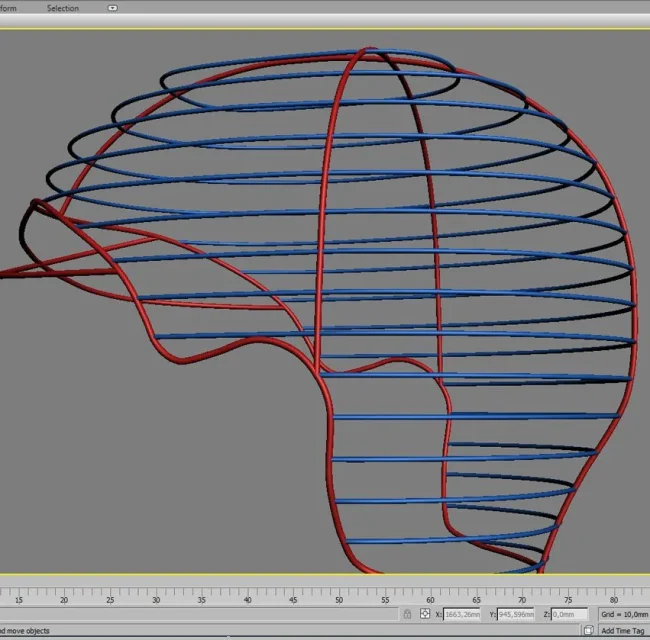

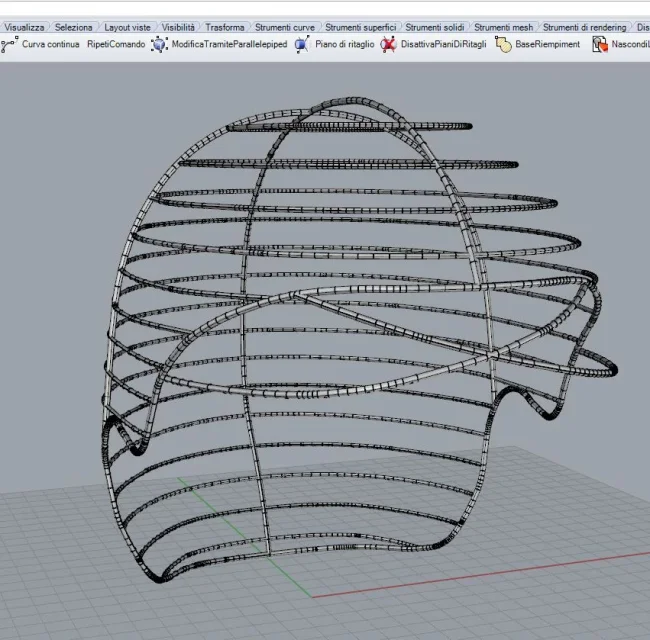

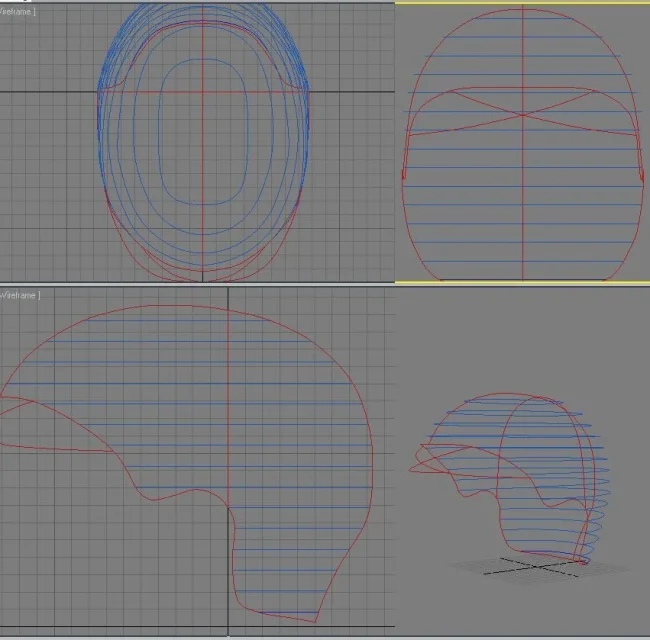

Grundsätzliche Verwendung Autocad und ich entwarf einen Prototyp für einen Kunden in Autocad und 3dsmax. Ich erzeugte eine Spline, um eine Art Helm zu schaffen. (fig.1)zu diesen Splines musste ich einige Dicken geben, die im Fall von 1,5 bis 2 mm variierten. in 3dsmax Ich habe den Befehl benutzt ! (fig.2), die Oberflächen erzeugt. in der Lage, dieses Modell von 3dsmax in einem Format zu exportieren * o * Ich habe versucht, es in Rhino, nach jemandes Rat, mit dem Befehl - Ja. und so aus rhino kann ich ein iges oder stp-Format exportieren.
Ich weiß nicht, ob mit dem Rohr das Modell, das ich schaffe, eine solide ist, aber einen Prototyp zu erstellen, sagen mir Ingenieure, dass das Modell innen leer ist und sie wollen es voll. an diesem Punkt glaube ich, dass Rohr von rhino ist ähnlich dem Befehl ! von 3dsmax.

Ich hoffe, ich war klar. Weiß jemand von Ihnen, wie man dieses Modell zu einem soliden macht?
Danke.



[flaviobrio88]

der Helm muss getan werden, wie Sie es sehen?
Ich meine, Netzhaut für Haare?
den Prototyp, den Sie mit einem 3D-Drucker machen?



[TECNOMODEL]

rhino funktioniert immer mit Oberflächen, alles, was Sie innen schaffen ist leer.

wenn es aber gut gemacht wird, ohne offene Kanten, gut etc. Sie können es ruhig für einen Prototyp verwenden.
Wenn Ingenieure, die Sie solide fragen, wenn sie es in .stl verwandeln, dann können sie es ruhig verwenden, um uns einen 3d-Druck zu machen.



[rafita]

der Helm muss getan werden, wie Sie es sehen?
Ich meine, Netzhaut für Haare?
den Prototyp, den Sie mit einem 3D-Drucker machen?

Hallo flaviobrio88, tut mir leid, dass ich zu spät bin.
Ja, es muss getan werden, wie Sie es sehen. Ich drucke es mit einem 3D-Drucker in PC und sie baten mich nicht ein Stl, sondern ein Magen oder Stp, aber ich habe nicht verstanden, warum... Jetzt sagen sie mir, dass innen leer ist, dann dachte ich, dass die ganze Struktur nicht solide war.



[rafita]

rhino funktioniert immer mit Oberflächen, alles, was Sie innen schaffen ist leer.

wenn es aber gut gemacht wird, ohne offene Kanten, gut etc. Sie können es ruhig für einen Prototyp verwenden.
Wenn Ingenieure, die Sie solide fragen, wenn sie es in .stl verwandeln, dann können sie es ruhig verwenden, um uns einen 3d-Druck zu machen.

hallo technomodel und leid für die Verzögerung.
Also sagen Sie mir, dass, wenn ich dieses Modell mit "Pee" erstellt immer erzeugt und nur Oberflächen?
wie ich oben antwortete, sie wollen nicht eine stl-Datei, sondern ein iges oder stp-Format. und aufrichtig verstehe ich nicht warum...
Ich wollte wissen, ob ich gerade zu Lebewesen exportiere, ich habe immer Oberflächen... und es gibt keine Möglichkeit, es in solide umzuwandeln.



[rafita]

aufrichtig nicht wissen, wie man rhino verwendet, weiß ich nicht, ob es eine Lösung gibt, um solide "Dicke" auf Splines anzuwenden.



[PaoloColombani]

in iges oder Schritt (und nicht nur) ist ein Feststoff einfach eine geschlossene Polyoberfläche.



[rafita]

in iges oder Schritt (und nicht nur) ist ein Feststoff einfach eine geschlossene Polyoberfläche.

Meinst du das richtig?



[mariuss.r]

Meinst du das richtig?

ein Feststoff ist nichts anderes als ein Satz von Oberflächen oder Polyoberflächen, die ein Volumen umschließen.
wenn Sie eine Sweep1-Oberfläche mit einer geraden Linie als Trajektorie und einem Kreis als Abschnitt erstellen, erhalten Sie ein kreisförmiges Rohr mit offenen Enden und dies wird eine Oberfläche genannt.

Wenn Sie dann "die beiden Enden mit dem _cap-Befehl in der soliden Menü (ich weiß nicht" in der italienischen Version, wie es heißt) erhalten Sie eine geschlossene Polyoberfläche, die ein Volumen umschließt....so ein Feststoff, von dem Sie Volumen, Gewicht usw. berechnen können. usw.

Der Befehl _pipe macht automatisch beides, wodurch ein Rohr mit den Enden, ein solides so.

dann müssen Sie alle Rohre in einem festen, mit dem Befehl _union (union) verbinden, die Sie im soliden Menü finden...

Bild und Datei angehängt

ps: Wenn die Ingenieure, über die Sie sprechen, einen soliden Modellierer (sw, proe oder ähnliche) Ich schlage vor, Sie exportieren das Modell zu *.stp oder besser noch in acis *.sat



[mariuss.r]

Integration :

Wie verstehen Sie in rhino, wenn eine Polyoberfläche ein fester ist?

Drücken der f3-Taste öffnet das Eigenschaftsfenster des ausgewählten Objekts ... Drücken der Details Taste die Merkmale aufgeführt werden ..wenn in der Definition die folgende Anzeige erscheint

Geometrie:
gültige Polyoberfläche.
geschlossen Polyoberfläche mit n ... Oberflächen.

Allora questo e' un solido ..se invece appare :

Geometrie:
gültige Polyoberfläche.
Polyoberfläche mit n... Oberflächen

Allora non e' un solido...



[rafita]

ein Feststoff ist nichts anderes als ein Satz von Oberflächen oder Polyoberflächen, die ein Volumen umschließen.
wenn Sie eine Sweep1-Oberfläche mit einer geraden Linie als Trajektorie und einem Kreis als Abschnitt erstellen, erhalten Sie ein kreisförmiges Rohr mit offenen Enden und dies wird eine Oberfläche genannt.

Wenn Sie dann "die beiden Enden mit dem _cap-Befehl in der soliden Menü (ich weiß nicht" in der italienischen Version, wie es heißt) erhalten Sie eine geschlossene Polyoberfläche, die ein Volumen umschließt....so ein Feststoff, von dem Sie Volumen, Gewicht usw. berechnen können. usw.

Der Befehl _pipe macht automatisch beides, wodurch ein Rohr mit den Enden, ein solides so.

dann müssen Sie alle Rohre in einem festen, mit dem Befehl _union (union) verbinden, die Sie im soliden Menü finden...

Bild und Datei angehängt

ps: Wenn die Ingenieure, über die Sie sprechen, einen soliden Modellierer (sw, proe oder ähnliche) Ich schlage vor, Sie exportieren das Modell zu *.stp oder besser noch in acis *.sat

hi marius und danke für die Unterstützung.
Also, wenn ich nicht schlecht verstanden hätte, zusammenfassend, mit dem Befehl _pipe habe ich einen schönen und guten Solid?
Was ich mit Rohren gemacht habe, ist ein solider?

Ich ging einfach in Eigentum und das Objekt ist Typ: geschlossene Polyoberflächen. Auch wenn ich den Gewerkschaftsbefehl gebe, vereinigt mich nichts... Ich überwinde das Problem in der alten autocad Weise, indem ich die Extrusion des Kreises auf der polylinee3d und scheint zu arbeiten (obwohl das endgültige Modell, das ich erhalten, ist etwas scharf im Vergleich zu dem, was ich mit dem Rohrbefehl in rhino bekam.
