Zitat von Kegeln, Ecken der Form

[kramer82]

hallo alle,
ich benutze es nur proe 2.0 und ich habe ein problem bei der insertion der quoten im zusammenhang mit schrägen und formwinkeln in der zeichnungsdatei. ich akzeptierte zunächst in der allgemeinen ansicht das automatische angebot, aus dem ich die chancen der deformierten ecken und der kegel entfernte. nun möchte ich diese quoten in eine andere perspektive der projektion setzen, wie soll ich?

vielen dank, wiedersehen.



[Ozzy]

sie müssen die schaltfläche mit dem torch (darstellung und löschen) oder in der menüansicht (darstellung und löschen) verwenden.

wählen sie dann die quoten-taste und legen sie den ball auf funktion und ansicht und fragen sie, die funktion oder aus grafikfenster oder aus modellbaum und dessen ansicht, wo sie es setzen möchten.

oder klicken sie mit der rechten maustaste auf die funktion des template-baums und klicken sie auf quoten zur ansicht, erhalten sie das gleiche ergebnis.

grüße ozzy



[kramer82]

grazi tausend ozzy!!!



[kramer82]

ich habe eine andere frage... wie kann ich die größe des kegels ändern. es gibt beispielsweise 2 in einer 2x45°-scheibe und ich möchte sie im 2x45°-format anzeigen. ich weiß, dass es möglich ist, weil ich es in anderen proe-projekten gesehen habe, aber ich finde den weg nicht... vielen dank!



[Prof.]

wenn sie die schräge auf dem modell machen, tun sie es nicht als dxd, sondern als dx45°.
aber überprüfen sie, ob sie die option der config haben chamfer_45deg_dim_text Getrennt Isodin.
ciao.



[kramer82]

Die viel feucht. Esfunktioniert!



[scili]

wenn Sie die Schräge auf dem Modell machen, tun Sie es nicht als dxd, sondern als dx45°.
aber überprüfen Sie, ob Sie die Option der config haben chamfer_45deg_dim_text settata iso-din.
ciao.

Tschüss!
Ich habe eine Frage zu dieser Option, gibt es nicht mehr in 3.0? Ich finde nicht in config chamfer_45deg_dim_text, so weiß ich nicht, wo ich ändern, um das "klassische" mmx45° Format der Fase zu haben, trotz der Fase, die ich als dx45° geformt habe.
Vielen Dank!



[calacc]

tun Sie eine Suche in den Zeichnungsoptionen (nicht im config.pro) sollten Sie aus etwas springen..



[scili]

tun Sie eine Suche in den Zeichnungsoptionen (nicht im config.pro) sollten Sie aus etwas springen..Anhang anzeigen 43665

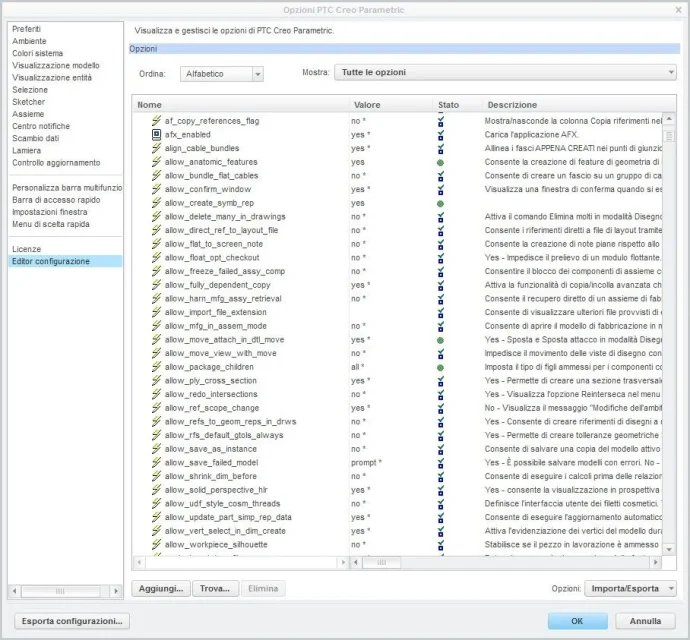

Ich kann nicht einmal die Option finden, indem ich "alle Optionen" auswähle. Muss ich unter "Datei->optionen" gehen? oder verliere ich?Ich fürchte, etwas änderte sich von 2.0 auf 3.0, ich denke, ich muss es als Handnote hinzufügen. .



[calacc]

Nein, er ist nicht da!

Ich schrieb vor "Design Optionen"nicht config.pro) und wo haben Sie gesucht?!? in der config. pro natürlich:tongue:

öffnen Sie eine drw; Datei; bereiten; Design-Eigenschaft; Detail-Optionen; ändern



[Alberto B.]

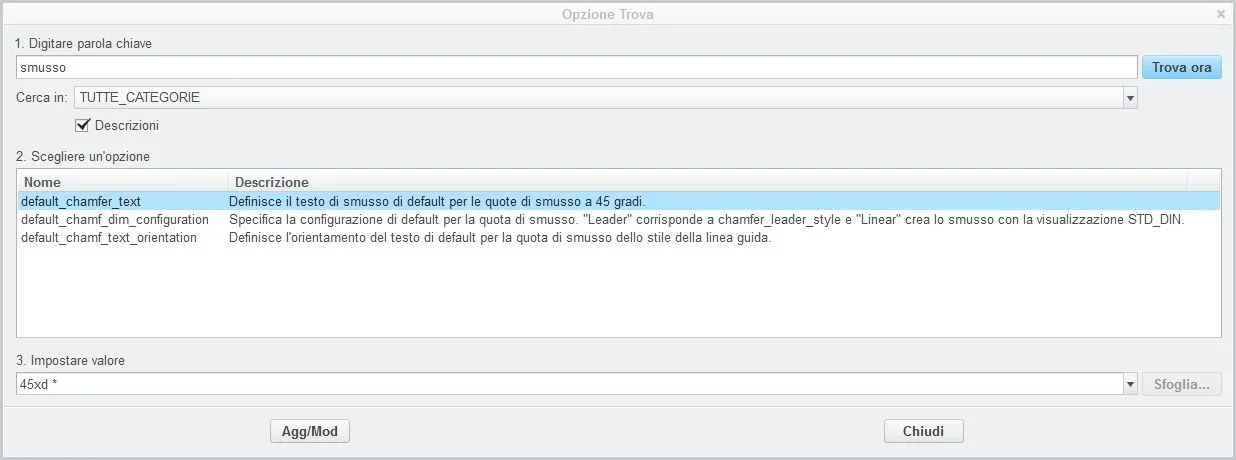

möglich, dass es in creo 2.0 nicht dafault_chamfer_text gibt, sondern nur die chamf_configuration und Orientierung?? weil ich nur die zwei finde



[calacc]

Ich habe es sofort gefunden. Ich kreiere parametrisch 2.0 m230, was hast du?
