Guten Abend, es ist ein Vergnügen, an diesem Forum teilzunehmen.

Ich benutze kürzlich rhino, die Methode, die mir folgt, könnte mir viel in meiner Arbeit helfen, aber so unvorhersehbar ist nutzlos und unzuverlässig.
Ich frage, ob mir jemand eine alternative Lösung oder Methode geben kann.

-genau, dass im Modell Toleranzen auf 0,001- 0,01-0.01 eingestellt werden

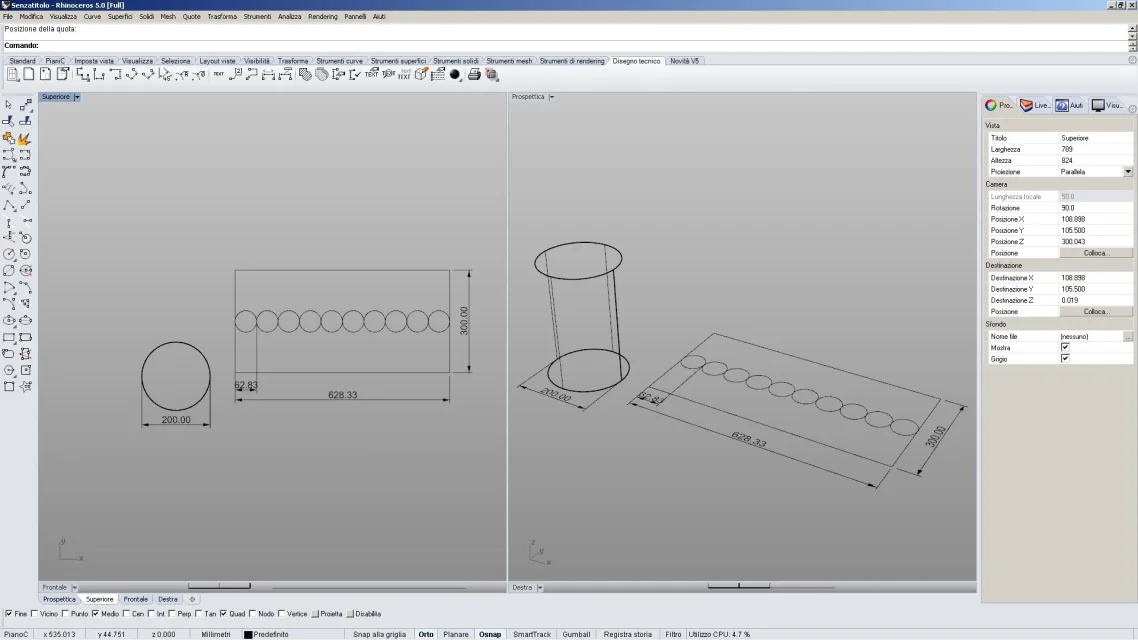

-Kreuz einen Kreisdurchmesser 200
- superfici-extruder kurve-linear von 300
- gebogene Werkzeuge- erzeugt uv Kurven, (Ich bekomme die Entwicklung der Zylinderoberfläche).

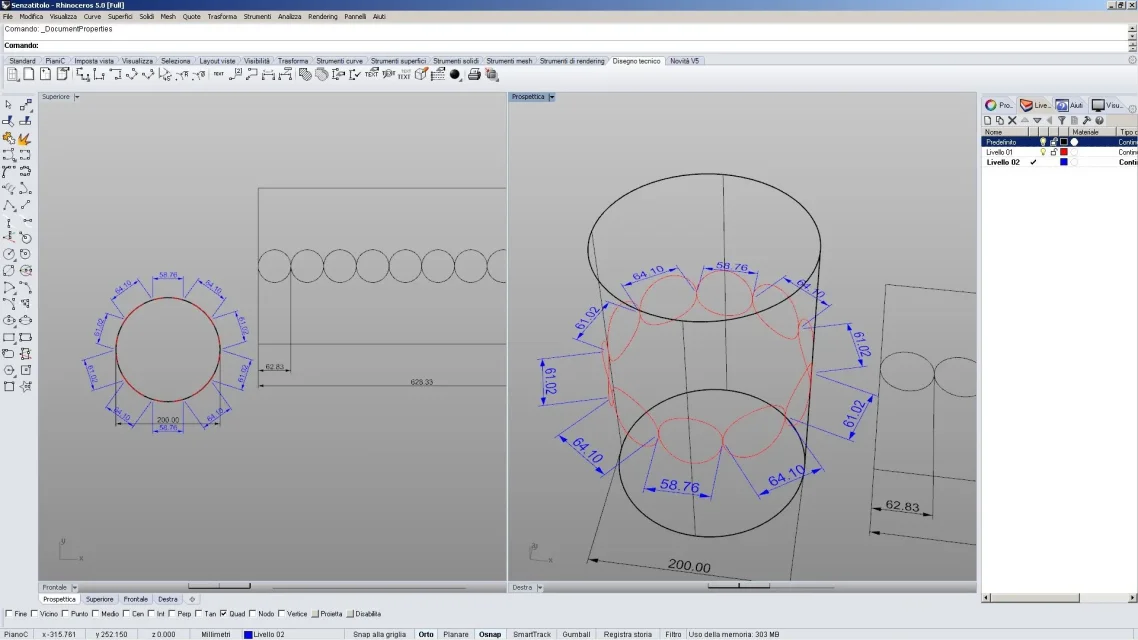

- Ausführung 10 Kreise Durchmesser 1/10 der Entwicklung, dann 62.833 und legen Sie sie auf die Halbhalbkugel- Ja. An dieser Stelle mit dem Befehl uv Kurven bekomme ich die Verteilung auf den Zylinder von 10 Kreisen in rot deformiert auf der Oberfläche.
- Ich versuche mit dem Zitat:Trotz mir selbst merke ich, dass die Division unerwartet unregelmäßig ist, während sie im Gegenteil äußerst präzise für die CNC-Bearbeitung dienen würde, die gleiche Situation wiederholt sich mit dem Verfahren mehr oder weniger ähnlich "entdeckt entlang einer Oberfläche"
Vielen Dank.



[MarcoBi]

Haben Sie versucht, Kreise zu erstellen, indem zuerst der Befehl teilt und dann Kreise für 2 Punkte bauen?



[alpole]

Sie dürfen den linearen Abstand nicht mit dem tatsächlichen Abstand der Kurve verwechseln,
oder den Kreisabschnitt, in dem die Kreise bestehen. .

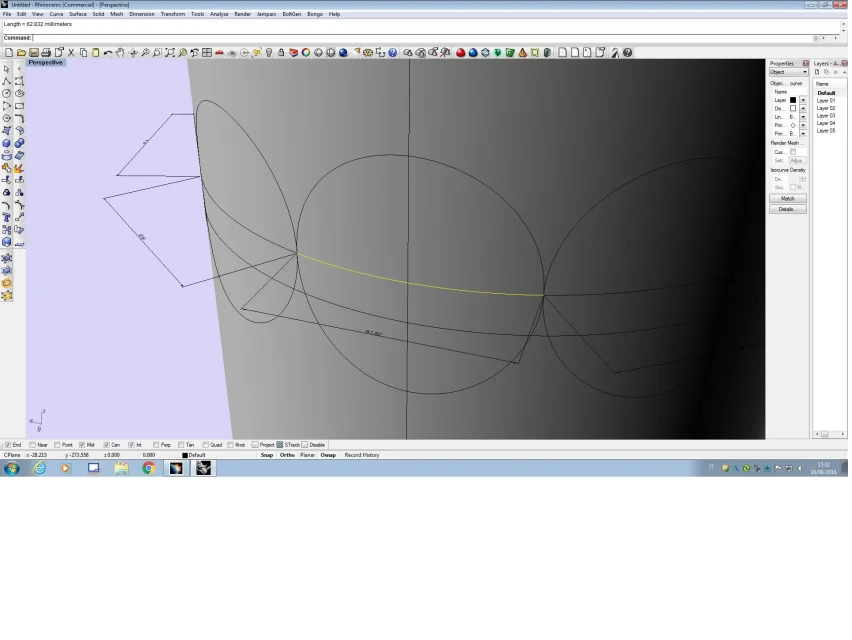

(siehe Bilder. .
Ich benutzte Fluss entlang Kurven, die ich glaube
und das Ergebnis ist ok
Grüße
in der



[mariuss.r]

Sie dürfen den linearen Abstand nicht mit dem tatsächlichen Abstand der Kurve verwechseln,
oder den Kreisabschnitt, in dem die Kreise bestehen. .
(siehe Bilder. .

Ich benutzte Fluss entlang Kurven, die ich glaube
und das Ergebnis ist ok
Grüße
in der

für den Datensatz ...durchfluss entlang der Kurven hat Ungenauigkeiten, aber nur in der Größenordnung von Mikron ...so gut unter der Präzision jedes cnc.

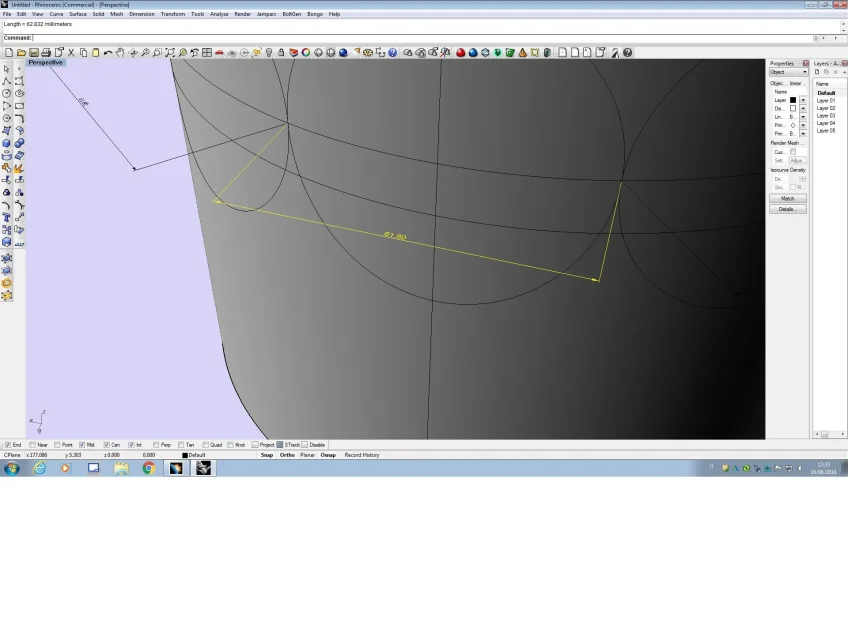

um die Anzahl der Dezimale zu überprüfen, um die Größe anzuzeigen, und Sie werden sehen, dass die reale Quote nicht 61.80, sondern gut eine Reichweite zwischen min 61.8028 und max 61.8038 ist.

Ich weiß! Es ist, als würde man vier Haare brechen, aber es ist gut zu wissen.



[alpole]

Herr Mariuss, nur für Klarheit, der Anteil unseres Interesses
Es ist nicht 61,80, sondern die Länge des Kreissektors
wobei die Kreise platziert sind, was 62.80 ist,
genau 1/10 des gesamten Kreises
in der



[spacew]

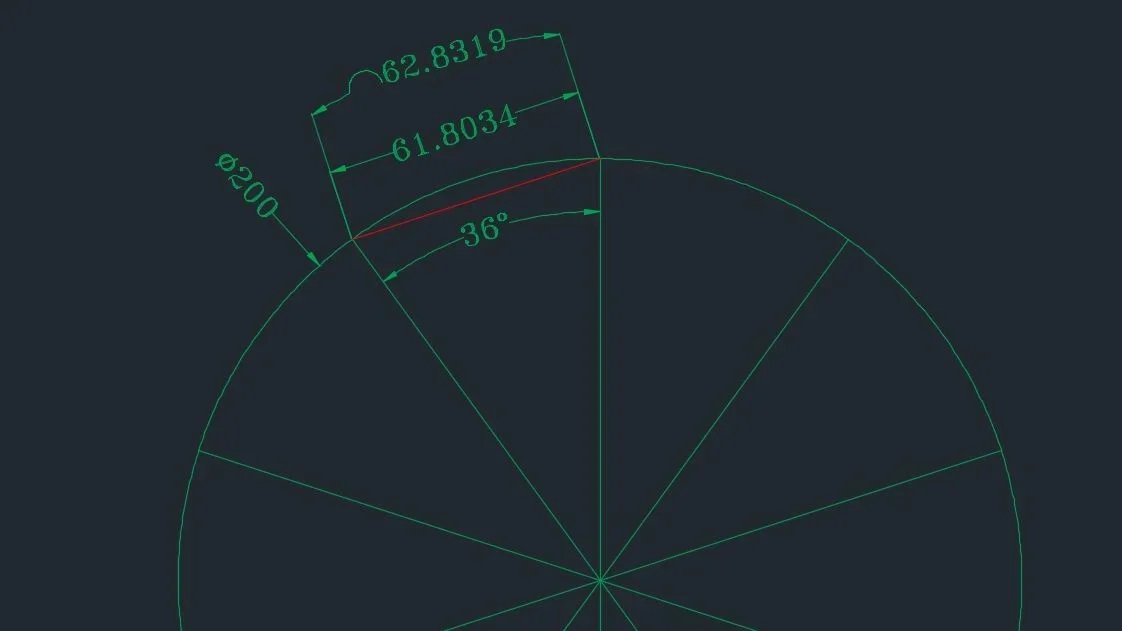

61.8034 ist das Seil
62.8319 Bogenlänge (1/10 Umfang)
