Problem der Montage

[Mario887]

Hallo an alle ich bin neu im Forum mein Name ist Mario und derzeit Luftfahrt-Studie an der Universität von roma.
Ich habe von 1 angefangen, solidworks zu verwenden und kämpfen mit einem Design eines Frontwagens eines Flugzeugs.
das Problem, das aufgetreten ist, ist in der Kinematik der Endmontage.
Ich müsste die "Assembly"-Datei aus solidworks einfügen, damit Sie mir eine Hilfe geben können, hoffe ich, dass es erlaubt ist. praktisch das, was geschieht, ist, dass ein einfacher Manovellismus, der auf Papier (ein bisschen Berechnungen und Grafiksimulationen 2d) scheint, Wunder zu arbeiten, in der Realität, wenn ich ein Lager, um das alle Tavellismus drehen sollte, Festwerke, statt ich benachrichtigen, dass das ausgewählte Element vollständig definiert ist daher keine Bewegungsfreiheit hat.

Öffnen der Datei "sesta version....sldasm" durch Binden des "igus Kissens" als "fix" (fester Teil an einem großen Rahmen, sowie "hinge pin"), Setzen der konzentrischen Beziehung mit dem Element "tubo tube snodo Stoßdämpfer und Kolben", dann sollte der "superior shoes" zumindest einen festen Winkel mit der "top edge" beschreibenAnhang anzeigen Manovellismo Carrello Anteriore.rar



[meccanicamg]

Ich habe keine Chance, Ihre Dateien anzuschauen, obwohl wenn Sie eine feste Bindung an eine Komponente setzen, wird es nie im Raum bewegen. Ist der Kompass im Raum fixiert, muss sein Drehpunkt mindestens einen Rotationsfreiheitsgrad aufweisen.
Wenn Sie Bewegungsmodul für die Kinos verwenden, achten Sie darauf, dass einige Einschränkungen entfernt werden.
Machen Sie besser einige Tutorials, bevor Sie etwas herausfordernd tun.



[Mike1967]

Hallo an alle ich bin neu im Forum mein Name ist Mario und derzeit Luftfahrt-Studie an der Universität von roma.
Ich habe von 1 angefangen, solidworks zu verwenden und kämpfen mit einem Design eines Frontwagens eines Flugzeugs.
das Problem, das aufgetreten ist, ist in der Kinematik der Endmontage.
Ich müsste die "Assembly"-Datei aus solidworks einfügen, damit Sie mir eine Hilfe geben können, hoffe ich, dass es erlaubt ist. praktisch das, was geschieht, ist, dass ein einfacher Manovellismus, der auf Papier (ein bisschen Berechnungen und Grafiksimulationen 2d) scheint, Wunder zu arbeiten, in der Realität, wenn ich ein Lager, um das alle Tavellismus drehen sollte, Festwerke, statt ich benachrichtigen, dass das ausgewählte Element vollständig definiert ist daher keine Bewegungsfreiheit hat.

Öffnen der Datei "sesta version....sldasm" durch Binden des "igus Kissens" als "fix" (fester Teil an einem großen Rahmen, sowie "hinge pin"), Setzen der konzentrischen Beziehung mit dem Element "tubo tube snodo Stoßdämpfer und Kolben", dann sollte der "superior shoes" zumindest einen festen Winkel mit der "top edge" beschreibenAnhang anzeigen 45219

Ich hatte einen Blick und die Hive kam.
zu viele Kupplungen, einige wiederholt und unnötig, lernen unter Baugruppen zu schaffen, um die Kupplungen zusammen zu optimieren, die das gesamte Projekt enthalten wird. Ich verstehe die Bewegung nicht, die den Mechanismus zu tun hat, also wenn Sie ein paar Bildschirme (offen/geschlossen) platzieren, sehe ich, ob ich Ihnen Anweisungen geben kann.

ps: Einfügen, in Ihr Profil, die Version von solidworks, die Sie verwenden senno Sie gehen in die dunkle...



[Mike1967]

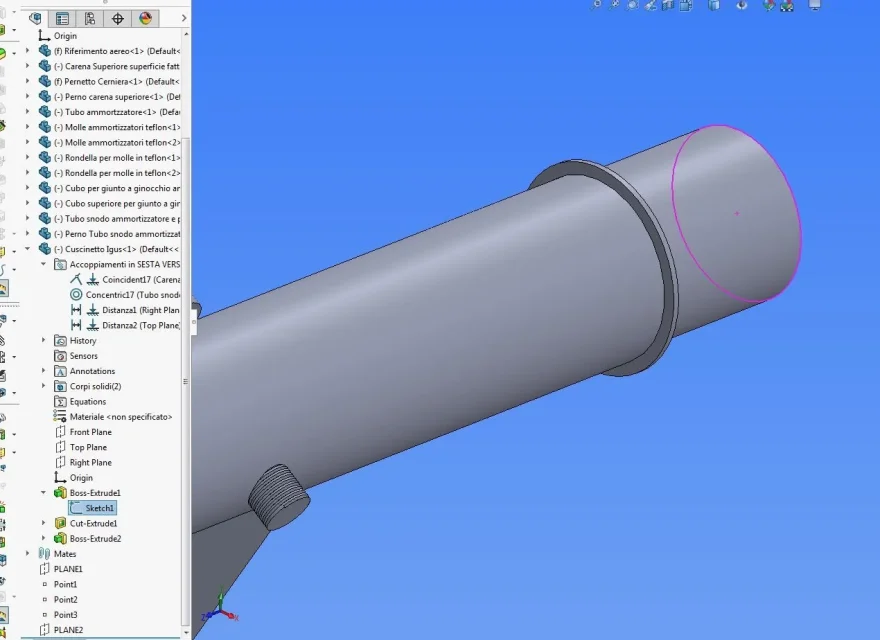

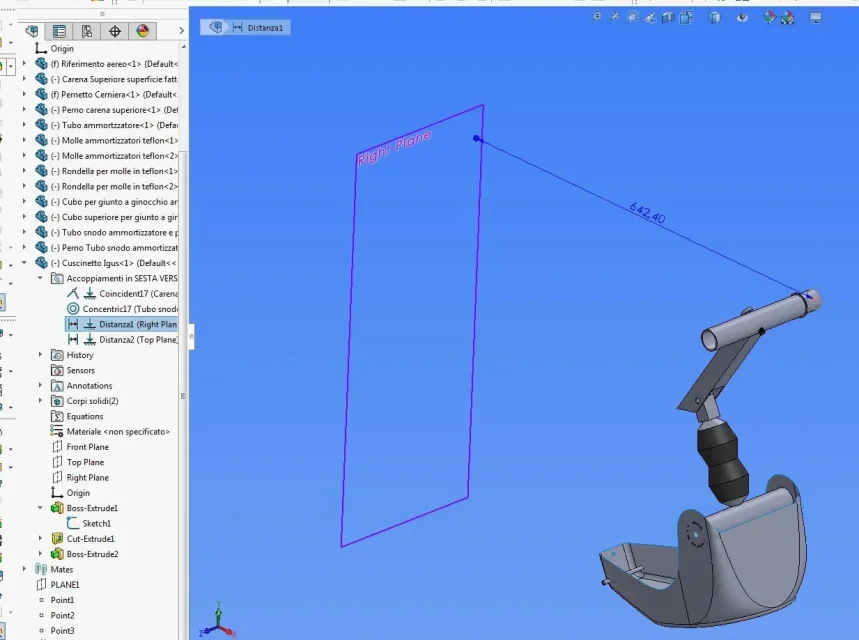

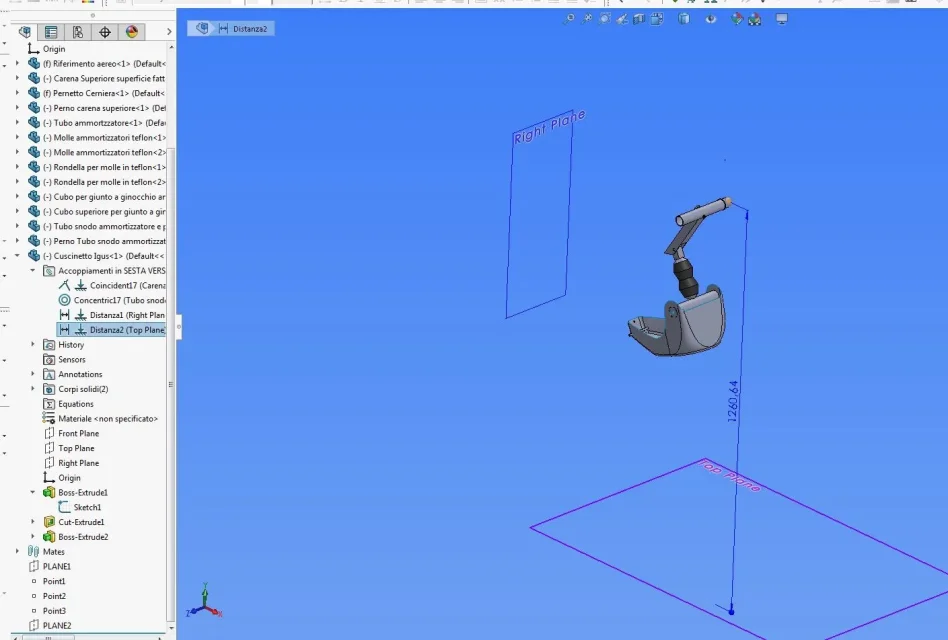

die Skizze als erstes Bild sichtbar machen, dann werden Sie den Mittelpunkt des Kreises verwenden, um zwei "Abstand"-Kupplungen an zwei feste Ebenen, im konkreten Fall diejenigen, die ich verwendet.



[Mario887]

die Skizze als erstes Bild sichtbar machen, dann werden Sie den Mittelpunkt des Kreises verwenden, um zwei "Abstand"-Kupplungen an zwei feste Ebenen, im konkreten Fall diejenigen, die ich verwendet.

Hallo mike1967, sehr freundlich und sehr schnell.

Ich hätte nie gedacht, dass ich die Kopplungen viel kompliziert hätte, um das Endziel zu erreichen, hatte ich gedankt genug, um die Anzahl der Ahahaha-Beziehungen so viel wie möglich zu reduzieren... aber es ist zu sehen, dass ich sicherlich wenig vertraut mit der Montage und ich hatte die Gelegenheit, einige richtig gemachte Baugruppen zu sehen, die mir Referenzmodelle gab.
Ich habe den Teil, in dem Sie mir das "assiemi" erklären, nicht verstanden, wenn ich Ihnen einige Anleitungen fragen kann, ich bin sehr glücklich, dies zu tun.
Ich verkünde, dass ich jetzt versuche, die Kopplung des "igus pad" mit den Abstandsbeschränkungen zu ändern und zu sehen, wie es geht.
Danke.



[Mario887]

Ich antworte Ihnen mit einer Zeichnung auf dem Flug der Bewegung, die ich versuche zu erreichen:



[Mario887]

es funktioniert!!! Vielen Dank. Jetzt will ich verstehen, was und wo ich falsch war und wenn ich etwas darüber studieren kann



[Mario887]

Guten Morgen. Ich arbeite immer mit Oberflächen aus einem Programm namens "thinkdesign", gespeichert in igs (Ich habe die Möglichkeit, sie in verschiedenen Formaten zu salzen, wenn es passiert)... Ich habe einige Probleme mit dem Versuch, "Gesundheit" der Oberflächen und "Gaps", die bei der Diagnose des Imports auftreten. Allerdings muss ich sagen, dass ich mit den beiden Teilen, die ich am meisten brauchte, zumindest mit ihnen eine einzigartige Oberfläche ohne Probleme haben konnte. Ich habe bemerkt, dass die meisten der Zeiten, die es Löcher gibt, die "Sketch" der Kontur, die sie begrenzt, immer in mehrere Bögen unterteilt ist, anstatt eine einzelne, die mir die Möglichkeit gibt, sie auszuwählen und ein paar Konzentrizität oder/und Zufall mit dem anderen interessiert.

Die Situation vor ihnen ist nun die einer höheren Oberfläche und einer unteren, die beide einen extrudierten Kegel aufweisen, der also innerhalb der anderen aufeinander abgestimmt sein muss. mit dem oben beschriebenen Problem kann ich jedoch weder die Innenflächen noch die Skizzen verwenden, die die Kanten der Kegelgrundflächen (nur weil jeder von ihnen in mehr geteilt ist) begrenzen, so dass er sie mühsamen kann, in der Tat erlaubt es mir nur Haftkupplungen. Ich finde keine Lösungen. ..was ich denke, könnte mir helfen, ist, einen allgemeinen Offset der Oberflächen zu machen, um einen soliden zu erzeugen... aber ich habe oft versucht, auch mit Tutorials auf youtube, aber wenn ich den Befehl immer gibt mir Fehler.

p.s.
Ich lege die beiden Befestigungen der neuen Oberflächen wieder ein, während andere die Montagearbeit machen, können Sie sie von oben erholen. die Kupplung muss zwischen "superior hull..." (modifiziert durch Anheben des zentralen Kegels, dann nur das "Loch", das bleibt) und niedrigere Hungersnot..." und dann zwischen "Rad" und "niedriger Rumpf. . . "

Danke.



[Mario887]

Datei rar:Anhang anzeigen Superfici.rar
