Mustergeometrie bearbeiten

  • Ersteller Ersteller Stemox
  • Erstellt am Erstellt am

Stemox

Guest
Hi.
Ich nutze es wenig und erinnere mich nicht, ob es möglich ist oder nicht.
Ich möchte den Radius einer der Taschen auf der Außenseite der Scheibe ändern, um die Veränderung auf allen anderen zu beeinflussen. Taschen wurden mit einem Muster gemacht, gibt es einen Weg oder sollte ich sie alle einzeln ändern? Ich habe es versucht, aber ich kann den Befehl nicht finden.

Danke.

Ich habe jetzt nicht die Software unter der Hand, aber wenn ich mich nicht schlecht erinnere, sollte das richtige Verfahren sein:

- in der Baumstruktur des Teils klicken Sie auf das + des Musters, um es zu "ausbeuten"
- Klicken Sie mit der rechten Maustaste auf die Tasche, die Sie "modifiziert" und bearbeiten
- im Dropdown-Menü wählen Sie neu definieren und markieren Sie dann die Verbreitung oder so etwas

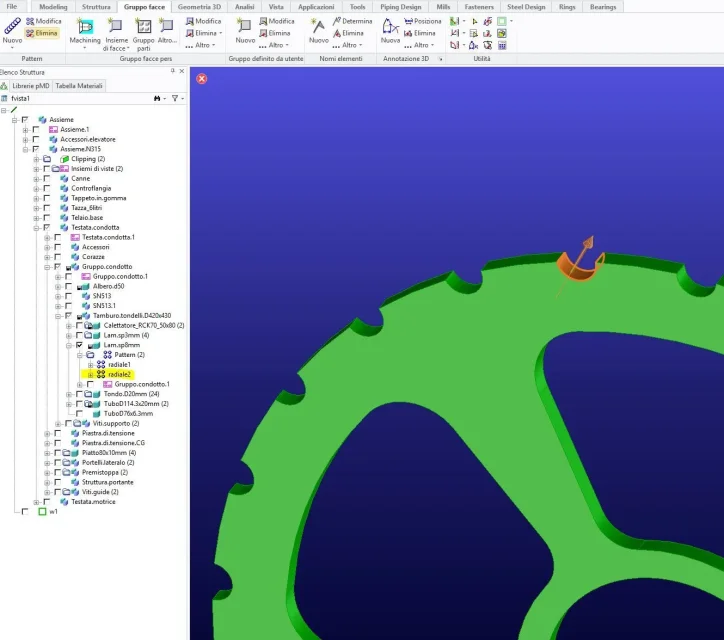

Also habe ich es jetzt versucht, und es ist so:

1) ändern Sie die Elterngruppe mit Ihren "Face Mail"-Operationen, "Distanze", "Modification ray" usw.
2) der Cad wird Ihnen sagen: "keine gültige Gruppe"
3) öffnen Sie den Befehl "change group" und berühren Sie die ungültige Gruppe, wählen Sie die Option "redefiniert" + "proga a pattern"
4) geben grüne Tick

an diesem Punkt alle anderen Instanzen des Musters sollten sich ändern, wie der neu definierte Master.
[youtube]Cuhwhn8onhy[/youtube]

Zuletzt bearbeitet:

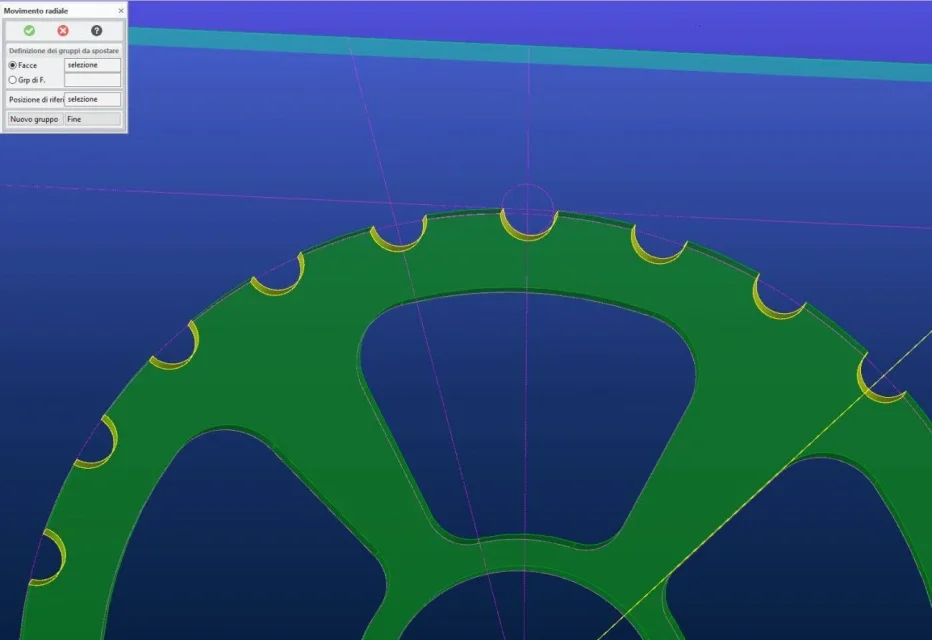

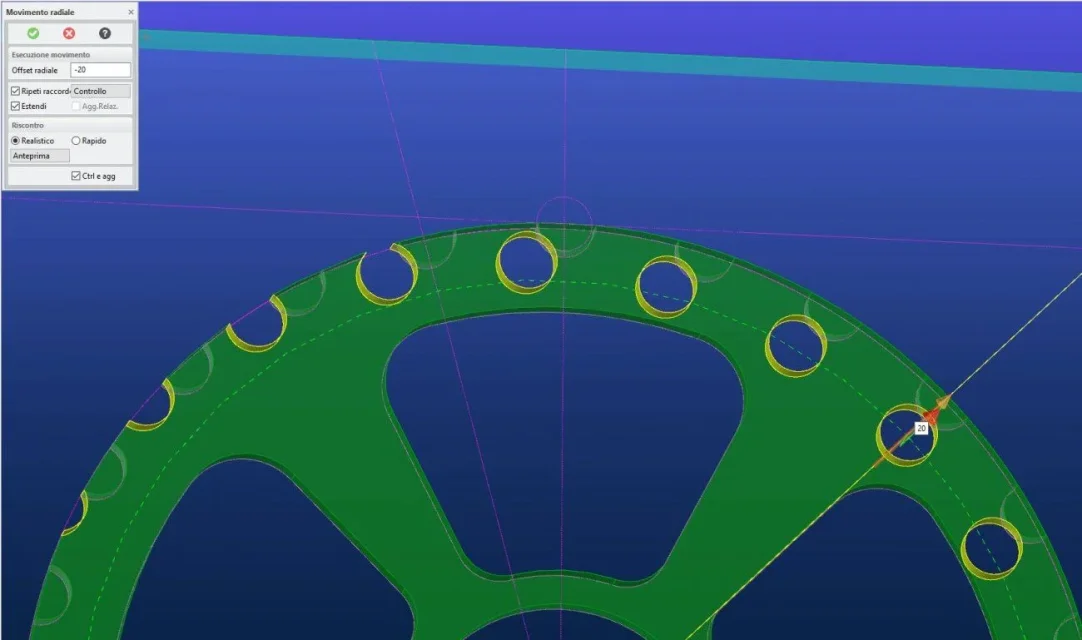

zurück zu Gastobjekt, um eine radiale Verschiebung von umlaufenden Ausnehmungen durchzuführen, versuche ich die radiale Bewegung, aber die Verschiebung erfolgt entlang einer vorgeschlagenen oder gewählten Achse, und ist, was ich suche.
Ich möchte mich radial nicht mit Offset bewegen... wissen Sie, wie ich es tun soll? Ich verstehe nicht, wie.


Anhänge

  • Cattura.JPG
    69,4 KB · Aufrufe: 7
  • Cattura1.JPG
    76,4 KB · Aufrufe: 7
