Rotieren entlang einer Ellipse

[Marien]

Guten Morgen.

Kann mir jemand sagen, wie es möglich ist, ein Profil entlang einer Ellipse zu drehen? durch den Befehl "ruota" ist es möglich, dies nur entlang eines Umfangs zu tun, während ich, wie vorhergesagt, mein Profil entlang einer Ellipse drehen möchte.

Danke.



[gianni55]

Hi.

1) erfordert der Radbefehl zusätzlich zum Profil eine Drehachse und einen Winkel (oder Punkte, Linien etc., der noch einen Winkel zurückgibt), wodurch ein sich kraftschlüssig um eine Brettpositionierung auf einem Umfang drehendes Profil entsteht.

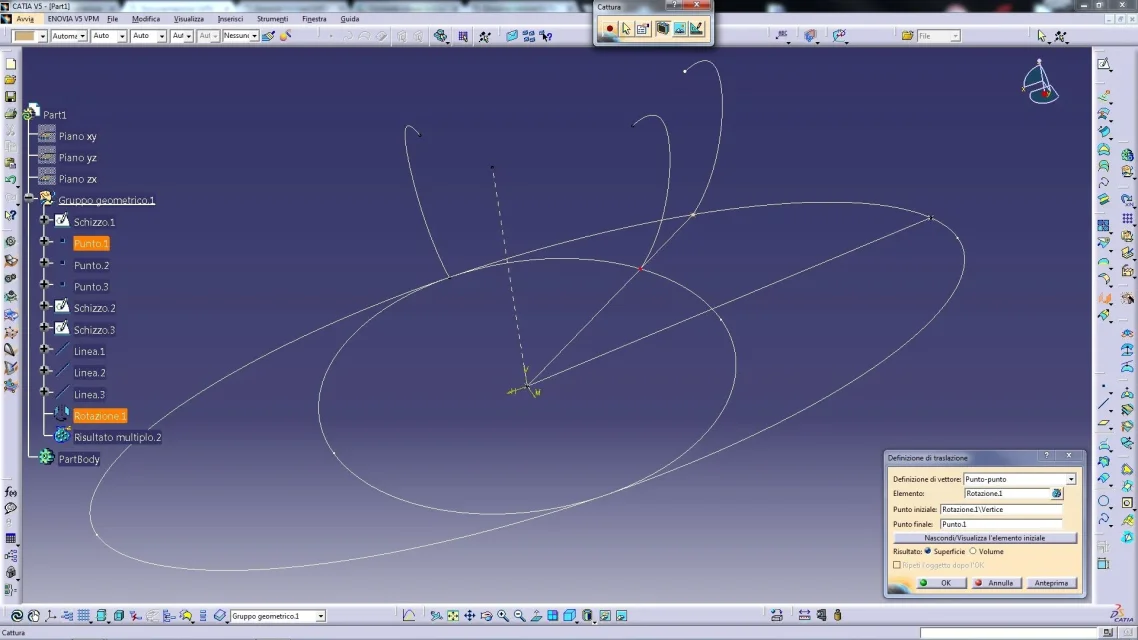

2) wenn Sie es auf eine Ellipse setzen möchten, müssen Sie es bauen, um den Punkt zu setzen, der Sie interessiert und dann nach dem Drehen, führen Sie die Operation "transla" durch Verschieben auf den Punkt.

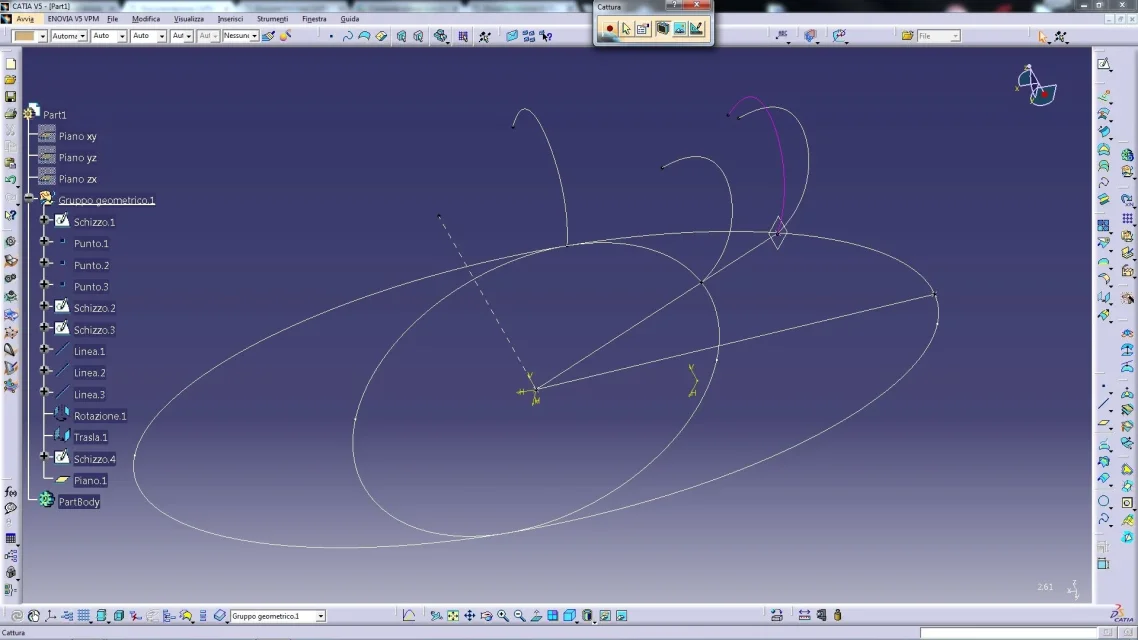

3) wenn Sie wollen, dass das Profil sogar normal an der Ellipse (und nicht am Umfang), müssen Sie einen normalen Plan setzen und die Referenz der Skizze ändern

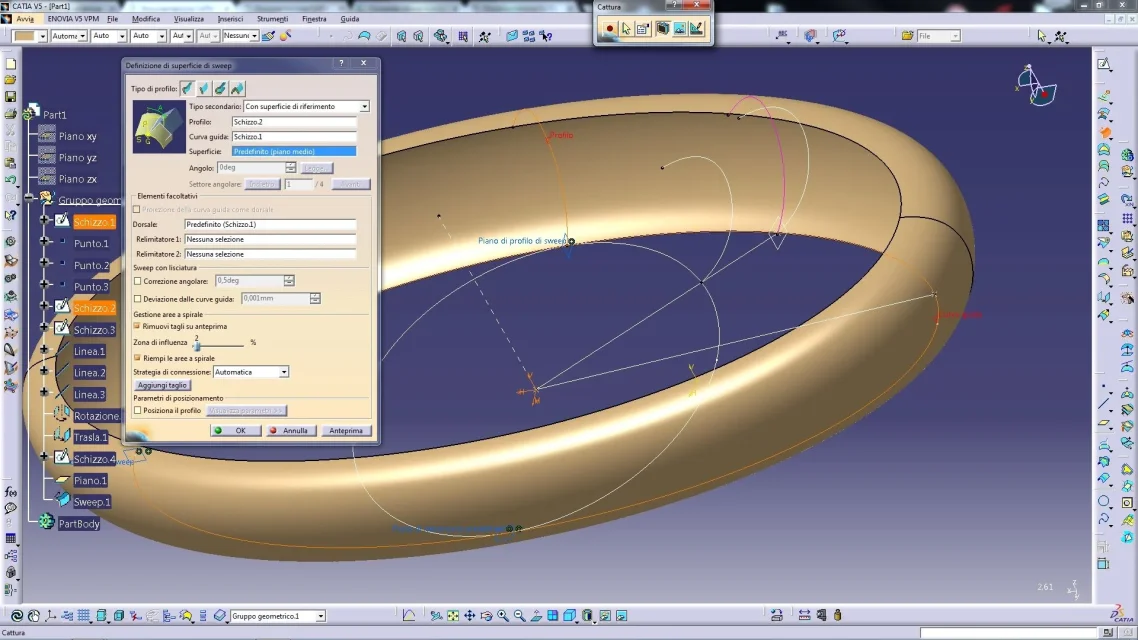

4) oder bequemer nutzen Sie den Sweep-Befehl, um eine Oberfläche zu erzeugen, die sich dann schneidet, wo Sie es brauchen.

allego Beispiel und Bilder

Lass mich wissen.

Hi.

vor Jahren



[Marien]

Hi.

1) erfordert der Radbefehl zusätzlich zum Profil eine Drehachse und einen Winkel (oder Punkte, Linien etc., der noch einen Winkel zurückgibt), wodurch ein sich kraftschlüssig um eine Brettpositionierung auf einem Umfang drehendes Profil entsteht.

2) wenn Sie es auf eine Ellipse setzen möchten, müssen Sie es bauen, um den Punkt zu setzen, der Sie interessiert und dann nach dem Drehen, führen Sie die Operation "transla" durch Verschieben auf den Punkt.

3) wenn Sie wollen, dass das Profil sogar normal an der Ellipse (und nicht am Umfang), müssen Sie einen normalen Plan setzen und die Referenz der Skizze ändern

4) oder bequemer nutzen Sie den Sweep-Befehl, um eine Oberfläche zu erzeugen, die sich dann schneidet, wo Sie es brauchen.

allego Beispiel und Bilder

Lass mich wissen.

Hi.

vor Jahren

Danke für die Antwort.
praktisch, als du mir nicht geantwortet hattest, hatte ich mir schon vorgestellt und damit angefangen. Ich fragte, ob es einen Befehl ähnlich wie "ruota" für die Ellipse nur für die Notwendigkeit, es parametrisch zu tun und um die Anzahl der Parameter zu reduzieren, aber Ihre scheinen mir die richtige und einfache Weise, so muss ich mich einfach unter, um alle Parameter so einfach wie möglich zu beheben.

dank der erschöpfenden Antwort

Fabio



[gianni55]

wenn Sie die Parameter nicht auf das erforderliche Minimum reduzieren können, schreiben Sie ein Beispiel, dass wir versuchen, es zu vereinfachen oder wenn Sie eine Leistungskopie erstellen müssen
