cacciatorino
Guest
gestern erzählte mir ein Cad-Anbieter von dem konkreten Schritt 242, von dem ich noch nicht gehört hatte. Ich suchte das Internet und fand sehr interessante Nachrichten: es ist die Umsetzung in der Schrittdatei der sogenannten "pmi", d.h. 3d Annotationen. hier ist ein schöner erläuternder Artikel (auf Englisch):
http://www.engineersrule.com/solid-step-towards-mbe-step-242/das interessanteste Thema in diesem Zusammenhang ist die Notwendigkeit einer langfristigen Dokumentenarchivierung von Projekten und gleichzeitig schaffen cnc-Systeme, die in 3d-Modellen automatisch Informationen lesen können. vor ein paar Jahren schrieb ich einen Beitrag hier auf dem Forum: http://www.cad3d.it/forum1/threads/23391-archiviare-i-modelli-per-il-futuro
sehr grob im Moment haben wir:
1) Schritt 203: Übertragung von Geometrien Sonne
2) Schritt 214: Geometrien Transfer + Farben
3) Schritt 242: Übertragung von Geometrien, Farben und vielen anderen Dingen als Metadaten und Anmerkungen (03 x 14 = 42)

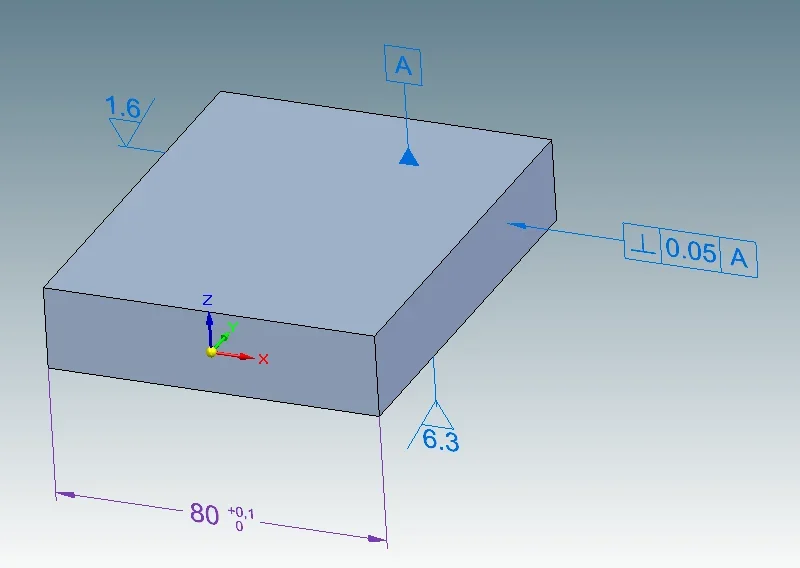

die Spezifikation Ich denke immer noch in der Anfangsphase, z.B. mein letztes solide Kantenmodell erklärt sorgsam, um das Format 242 zu unterstützen, aber wenn Sie versuchen, einen notierten Teil in 3d zu exportieren, erhalten Sie ein Ergebnis ähnlich 214, d.h. ohne pmi.
http://www.engineersrule.com/solid-step-towards-mbe-step-242/das interessanteste Thema in diesem Zusammenhang ist die Notwendigkeit einer langfristigen Dokumentenarchivierung von Projekten und gleichzeitig schaffen cnc-Systeme, die in 3d-Modellen automatisch Informationen lesen können. vor ein paar Jahren schrieb ich einen Beitrag hier auf dem Forum: http://www.cad3d.it/forum1/threads/23391-archiviare-i-modelli-per-il-futuro
sehr grob im Moment haben wir:1) Schritt 203: Übertragung von Geometrien Sonne
2) Schritt 214: Geometrien Transfer + Farben
3) Schritt 242: Übertragung von Geometrien, Farben und vielen anderen Dingen als Metadaten und Anmerkungen (03 x 14 = 42)
die Spezifikation Ich denke immer noch in der Anfangsphase, z.B. mein letztes solide Kantenmodell erklärt sorgsam, um das Format 242 zu unterstützen, aber wenn Sie versuchen, einen notierten Teil in 3d zu exportieren, erhalten Sie ein Ergebnis ähnlich 214, d.h. ohne pmi.
