Problema Wrap/Avvolgimento Solidworks?

[danielesolid]

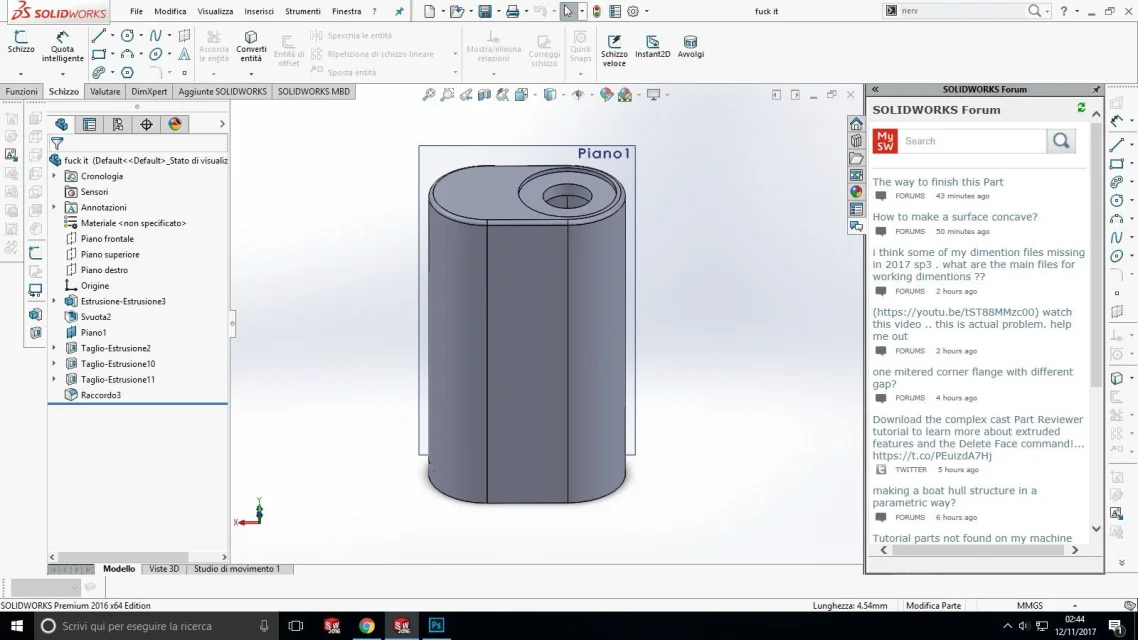

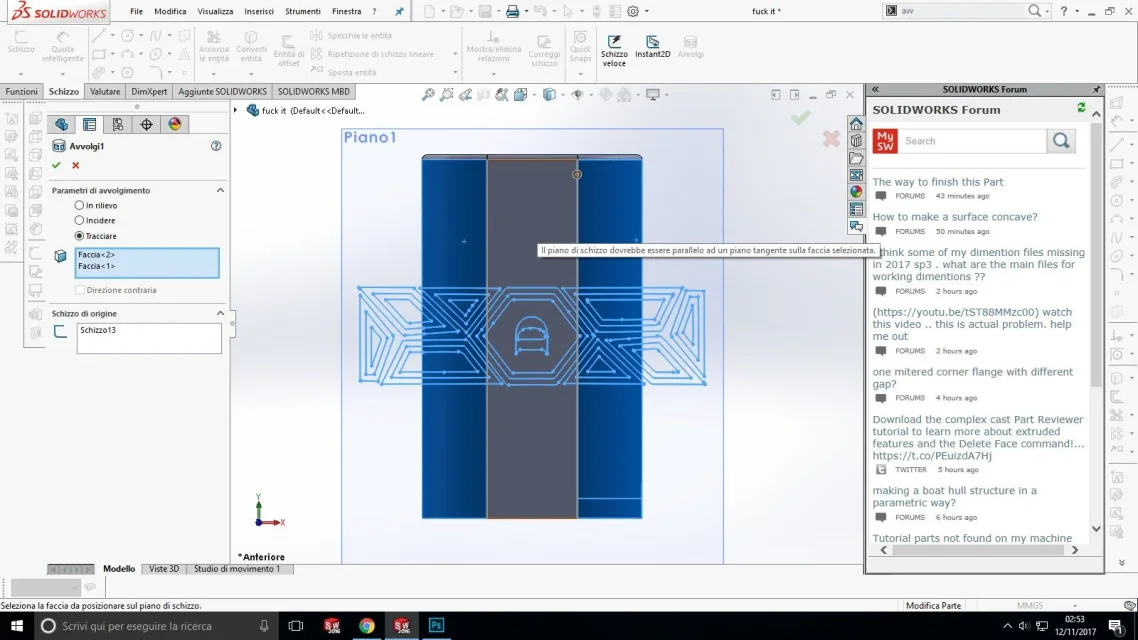

Hallo, ich habe ein Problem mit der Wickelfunktion (wrap), in der Praxis sollte ich eine Textur auf einem zylindrischen Feststoff anwenden, um sich an die Form des Feststoffes anzupassen, dann extrudieren Sie es, leider kann ich nicht, Ich lasse Sie mehrere Fotos, um Sie den Fehler zu verstehen.
Hilfe wäre gut gefallen.



[MassiVonWeizen]

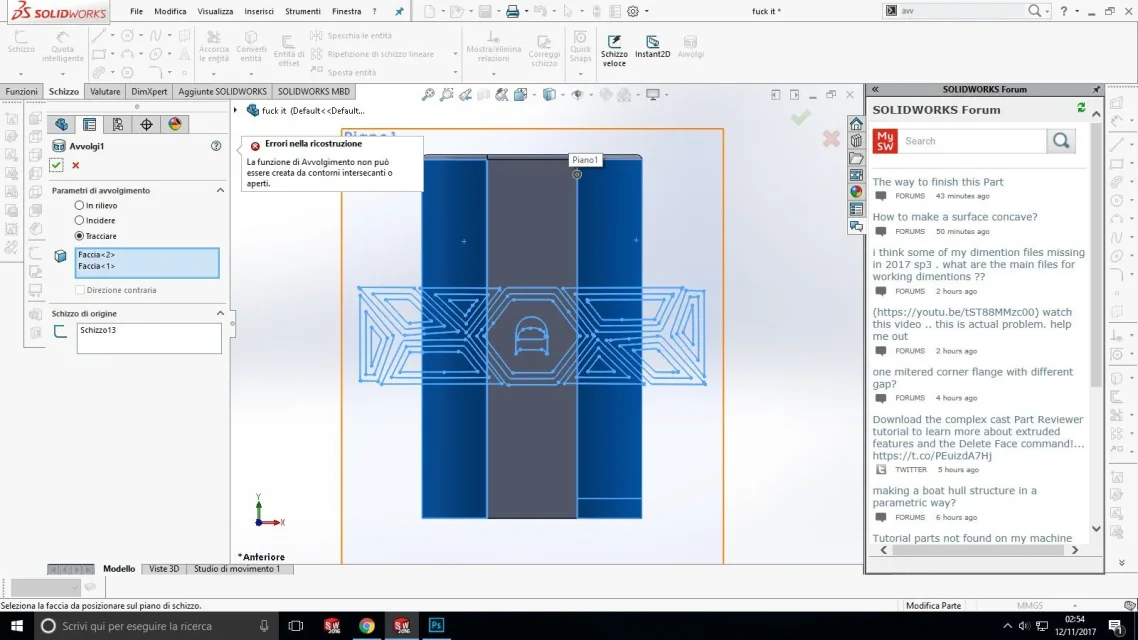

Es ist in der Fehlermeldung eindeutig geschrieben, die Skizze hat Linien, die sich schneiden oder Bereiche nicht perfekt geschlossen hat.

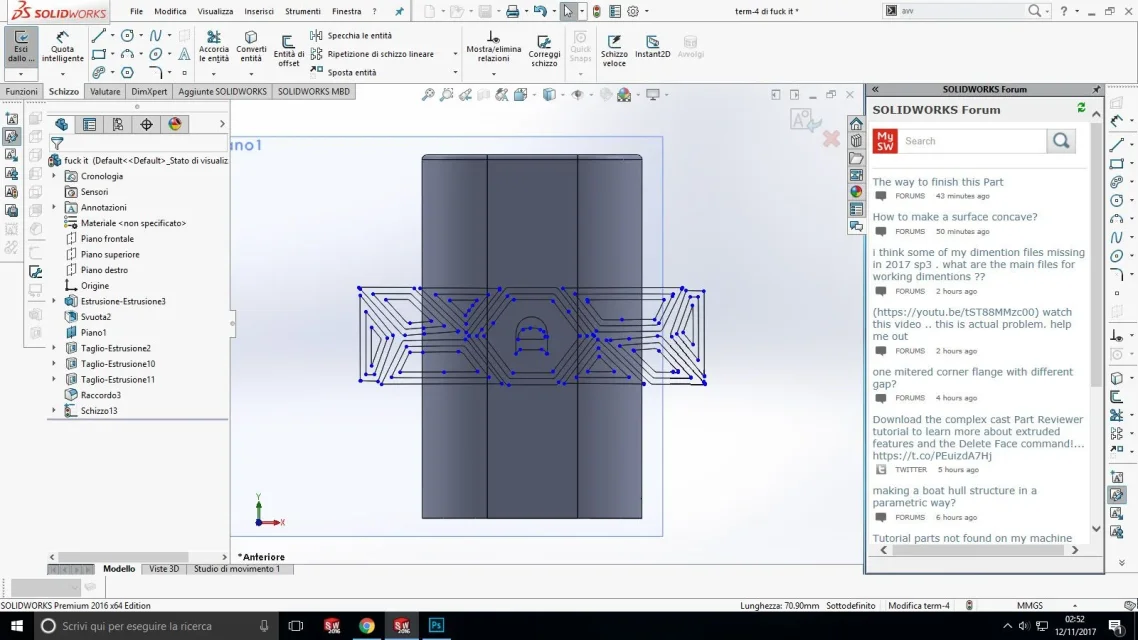

und in das zweite Bild schauen, wie die Skizze gemacht ist, und das ist unbestimmt, verwundert mich nicht.
die Skizze zu fixieren und die Funktion wird erfolgreich



[danielesolid]

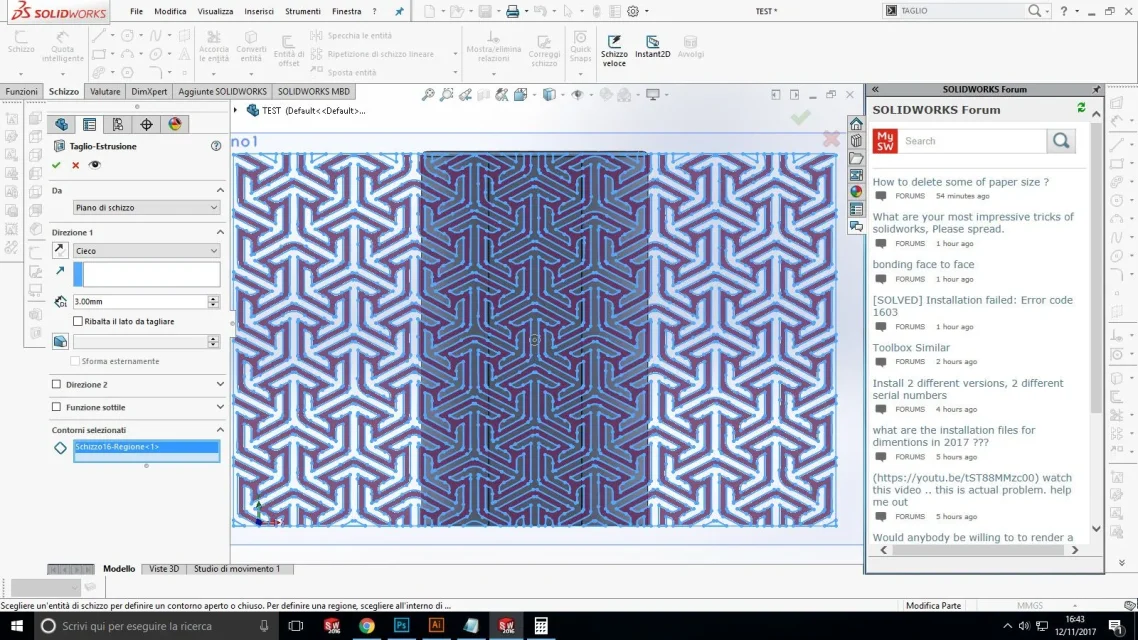

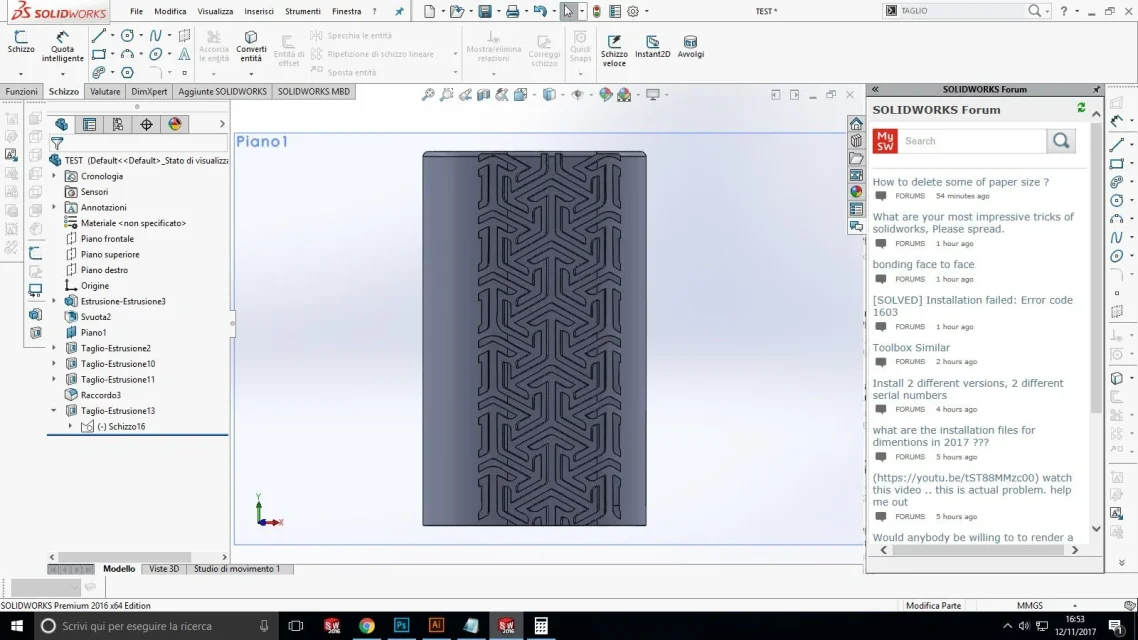

Ich verstehe nicht, warum dieser Fehler nicht bestehen bleibt, wenn ich mit dieser Skizze extrudieren oder schneiden muss, da Sie sehen können, dass es mir kein Problem gibt, habe ich auch mit anderen Skizzen versucht, wo ich sicher bin, dass es keine offenen Linien oder andere gibt.



[MassiVonWeizen]

Das Schnitt machen Sie es durch eine Auswahl von Konturen.
um sicherzustellen, dass eine Skizze nicht selbst-intersecting ist oder keine Zonen offen zu Beginn des extrudierten oder geschnittenen Befehls muss Ihnen die Vorschau erscheinen. wenn es nicht und um die Funktion zu erreichen, die Sie verwenden müssen die Konturen wählen, dann hat diese Skizze eine der hervorgehobenen Probleme

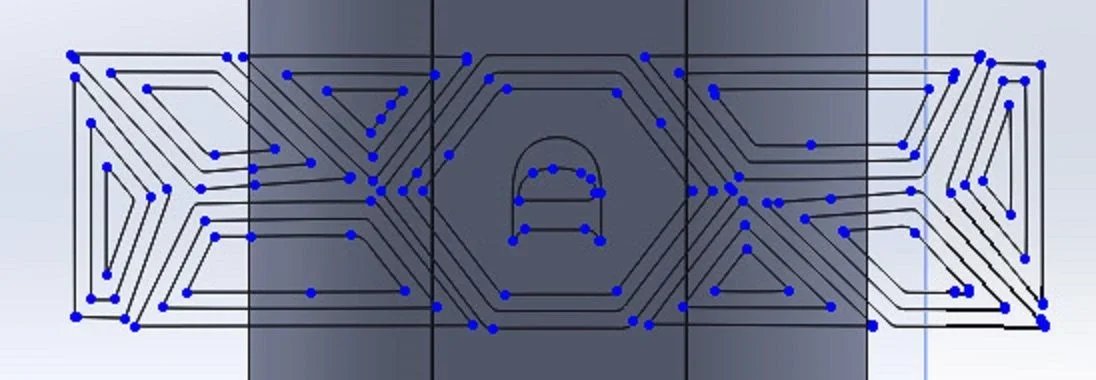

alle blauen Flecken, die im Bild 2 des 1#-Posts gesehen werden, zeigen, dass die Skizze nicht definiert ist, was zu einem offenen Bereich oder einer Überlappung von Segmenten führt.



[danielesolid]

Die Skizze ist ein wenig komplex, aber es gibt keine offenen Konturen, ich weiß nicht genau, wie man es macht.
Könnten Sie sich die Akte ansehen?



[MassiVonWeizen]

Könnten Sie sich die Akte ansehen?

Wenn du es nicht anbringst, kann es niemand sehen. Da Sie es tun, bedeutet es, dass es kein Urheberrecht gibt und warum haben Sie es dann nicht einfach angebracht?Siehst du alle blauen Flecken? bedeutet, dass die Enden der Segmente nicht blockiert sind, was bedeutet, dass: der Gipfel geschlossen ist, aber nicht gebunden ist, der Gipfel nicht geschlossen ist, der Gipfel geschlossen ist, aber eine der beiden Linien überragt sich, der Bereich geschlossen ist, aber es gibt eine Linie übereinander und dies schafft einen Schnitt

Ich weiß nicht, wie ich das machen soll.

die internen Tutorials zum Programm gemacht



[LaboratorioDieci]

Es ist ein Umschlaglimit. Es ist nicht möglich, Skizzen zu wickeln, die mehrere Ebenen der Verschachtelung haben.



[LaboratorioDieci]

bis. vorausgesetzt, dass die Konturen korrekt geschlossen werden, könnte es durch Entfernen des "d" arbeiten, dann mit einer anderen Packung selbst.



[MassiVonWeizen]

Es ist ein Umschlaglimit. Es ist nicht möglich, Skizzen zu wickeln, die mehrere Ebenen der Verschachtelung haben.

Es ist auch sehr genau diese Beobachtung.
und darüber nachzudenken ist auch logisch; nicht mit der Auswahl der Konturen, wie in anderen Funktionen, solide kann nicht wissen, welcher Bereich graviert oder angehoben werden soll.
so dass Sie die Skizze teilen müssen



[LaboratorioDieci]

Es ist auch sehr genau diese Beobachtung.
und darüber nachzudenken ist auch logisch; nicht mit der Auswahl der Konturen, wie in anderen Funktionen, solide kann nicht wissen, welcher Bereich graviert oder angehoben werden soll.
so dass Sie die Skizze teilen müssen

die Solidworks-Hilfe hat sichergestellt, dass es ein Fehler ist. Mir ging es darum, die r der eingetragenen Marke zu hacken, und da sie durch vier "konzentrische" Konturen gebildet wird, funktionierte die Verpackung nicht. aber durch Löschen aus der Skizze das "gut" der r Werke.



[MassiVonWeizen]

Ich habe einen Test mit nur 3 konzentrischen Platten gemacht und es funktioniert nicht



[LaboratorioDieci]

Ich denke auch, dass der Ursprung so konzipiert wurde, dass nicht zu viel wiegen die Funktion. Ich habe nicht mehr Tests gemacht, aber es könnte mit mehreren Packungen in Serie gelöst werden, ausgehend von den zentralen Konturen. Vielleicht.



[MassiVonWeizen]

das Benutzerproblem sicher in mehr Skizzen teilen.
macht eine grundlegende und dann tut die Funktion, indem nur die notwendigen Einheiten konvertieren
