Catia - Montage Teil auf Maschine

[luxlux91]

Hallo an alle, Ich erstellte auf dem Sarg eine 5-Achsen-Cnc-Maschine und, meiner Meinung nach, ich richtig definiert die Montage Punktstück. beim Laden eines Teils auf der Maschine passt es nicht an der angegebenen Stelle. Wenn ich Ihnen die Akten schicke, können Sie mir helfen? Danke.



[falonef]

Nun beginnen Bilder mit Kommentaren zu posten... dann sehen Sie den Rest



[luxlux91]

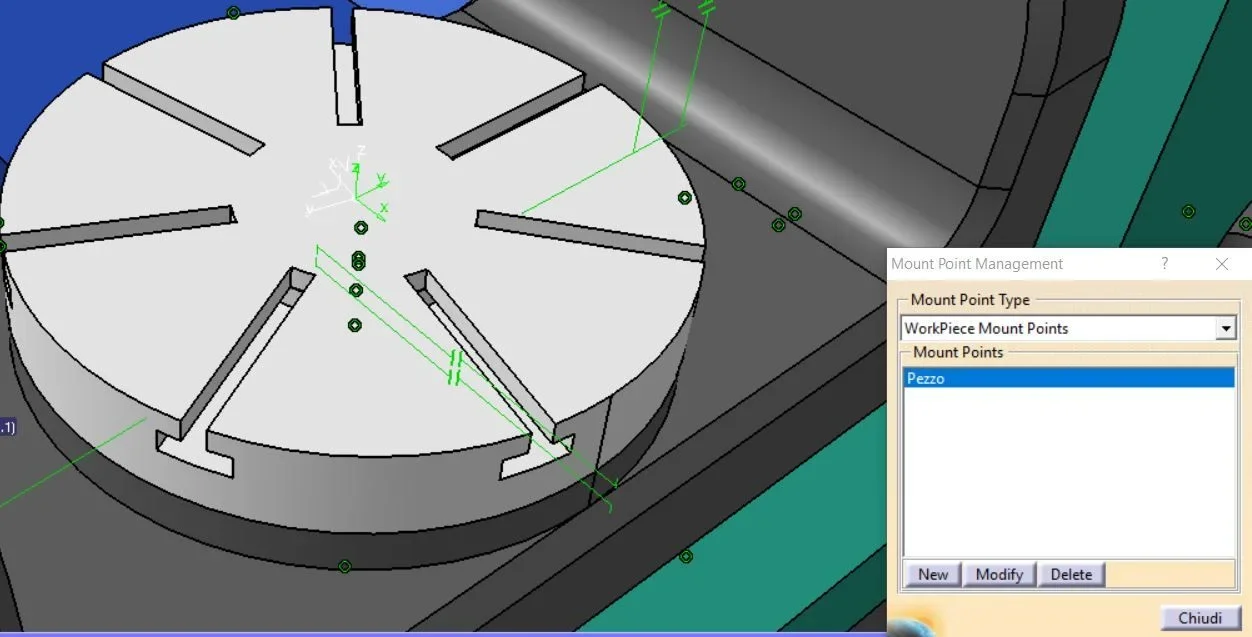

Entschuldigung. dann ist es in der Praxis eine 5-Achsen-Maschine mit Drehbrett (Achse c) und Liege (Achse). das Stück sollte darauf montiert werden. Ich definierte den Montagepunkt wie aus dem Foto, aber obwohl, wenn ich öffnen "machining-advanced Bearbeitung" und laden meine Maschine, das Stück sitzt auf dem Boden und nicht auf dem Tisch.



[falonef]

aber können Sie es nicht richtig in der Montagegestaltung platzieren?
