Problem dicke Linien

  • Ersteller Ersteller fidippide
  • Erstellt am Erstellt am

fidippide

Guest

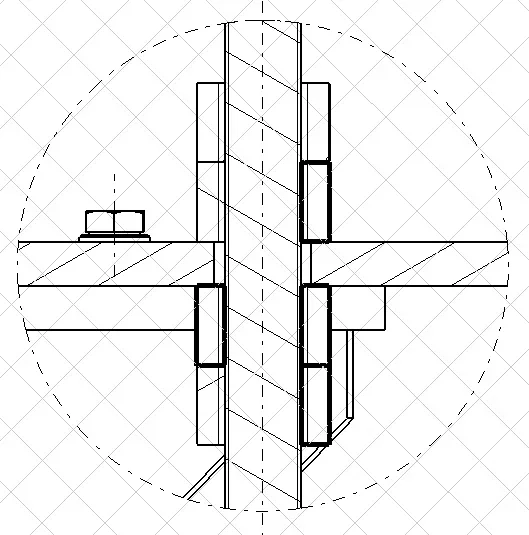

guten Morgen für alle, nützliche catia v5 r19 und ich fand immer ein Problem in der Entwurfsumgebung. insbesondere einige Linien sind dicker als andere (siehe beigefügtes Bild). Wie kann ich das machen? Vielen Dank.Image 1.png

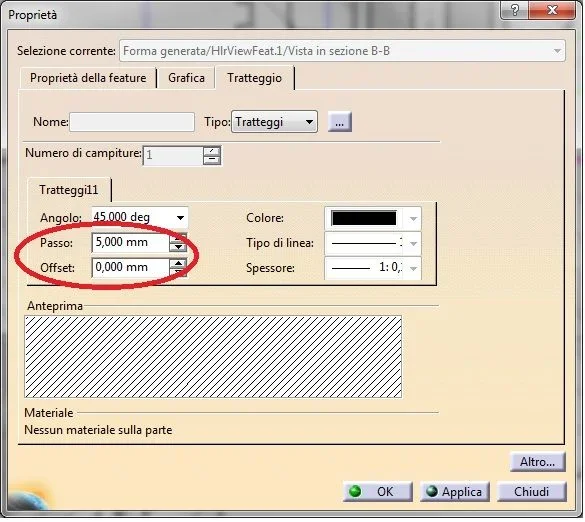

Hi, das Problem ist nicht die Dicke der Linien, sondern die Probenahme des Abschnitts, die Bereiche, die Sie sehen "erweitert"
bei größerer Dicke sind sie diejenigen, bei denen die Probenahme aufgrund des Schrittes nicht dargestellt wird, versuchen, einen kleineren Wert des Strichs zu setzen.


Anhänge

  • Immagine.jpg
    61,1 KB · Aufrufe: 9
nettes Joch, danke für Ihre Antwort. Wenn ich die aktuelle Auswahl aktiviere und mit der rechten Maustaste auf Eigenschaften klicke, öffne ich das Fenster, das du hervorgehoben hast, aber ohne den Vorhang "Training". Wie kommt's? Vielen Dank!

Liebes Joch, ich rechte klickte auf den Abschnitt Probenahme und verringerte den Schritt: es funktionierte. Mein Menü ist etwas anders: Ich habe die "martress" Sehne statt "trate". Das Problem ist, dass es Teilbereiche gibt, die nicht einmal eine Probenahmelinie haben und ich weiß nicht, wie man die Tonhöhe ändert. Vielen Dank!

Dank mcbramby aber es gibt Teile Abschnitt von Komponenten, die keine Probenahme haben und ich kann daher auf alles klicken.

der alte Schlüssel mit der Auswahl, die Sie überall verwenden können.... ist sehr komfortabel in den Baugruppen x nehmen Sie ein internes Stück

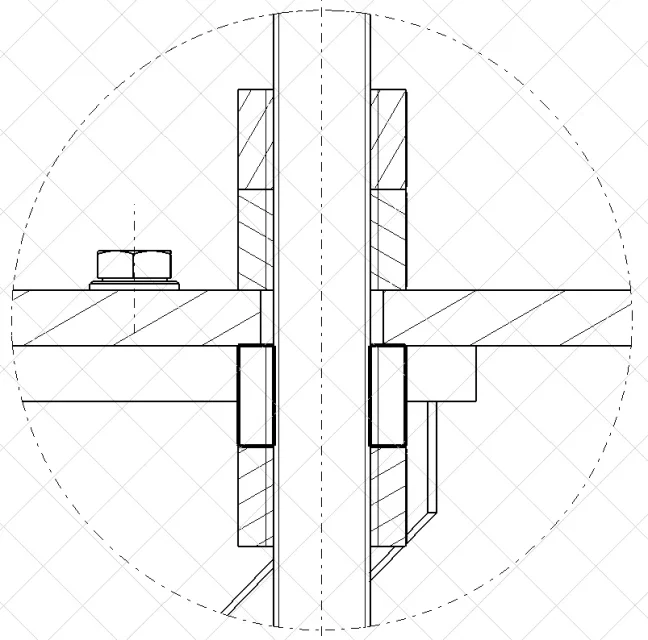

in der Abbildung gibt es 4 Würfel; in 3 Würfeln gelang es mir, den Raum der Probenahme zu ändern, in einem Nein (dritte von oben), weil es keine Probenahme gibt, leider nicht passiert.


Anhänge

  • Image 2.png
    Image 2.png
    21,8 KB · Aufrufe: 5
Nein, die größere Dicke unterstreicht die Konturen eines Stückes, in dem die Probenahme nicht gut "entwickelt" ist.

wenn Sie in die markierte Zeile mit zerkleinertem Alt gehen und mit der Maus sx......... Geben Sie Ihnen nicht mindestens zwei Auswahlmöglichkeiten... eine davon ist die Probenahme??

Ich hab's geschafft. Ich weiß nicht, was ich getan habe, aber ich schaffte es, die Probenahme auszuwählen, auch wenn es nicht da war. Danke! aber der "alt" Schlüssel genau das, was es tut? Ich fühle mich sehr mächtig. Tut mir leid, Ihre Güte zu nutzen.

Ich schrieb es oben....
die Alt-Taste mit der Auswahl, die Sie überall verwenden können.. ist sehr komfortabel in den Baugruppen x nehmen Sie ein internes Stück, praktisch wählen Sie alles, was überlagert ist ....... und Sie wählen ihre Auswahl, was zu wählen............ beweisen, dass es sehr nützlich ist
