Deutungsprofilnabe für Modellkad

[marcoevolution]

Hallo Ich habe Probleme, die zu interpretieren (ich Hypothesize, dass sie sind) Rassen der Riemenscheibe (und diese beiden zentralen vertikalen Linien zu den Rennen was sind sie?) das Stück in cad zu modellieren... was kann mir helfen? ?



[MassiVonWeizen]

mehr als ein Katzenteil Post Ich würde sagen, es ist aus Abschnitt http://www.cad3d.it/forum1/forum/studenti-ingegneria-meccanica.108/ (öffne keinen anderen Beitrag, die Moderatoren werden darüber nachdenken, wenn sie denken, dass es notwendig ist).
sagte dies, wenn Sie im Bild die Objekte Ihrer Zweifel angezeigt machen Ihre Nachricht deutlicher.
ist ein klassisches Beispiel für zylindrische Details, die daher für eine zusammenfassende Darstellung keine weiteren Ansichten erfordern. in dem oben genannten Abschnitt gibt es definitiv.



[marcoevolution]

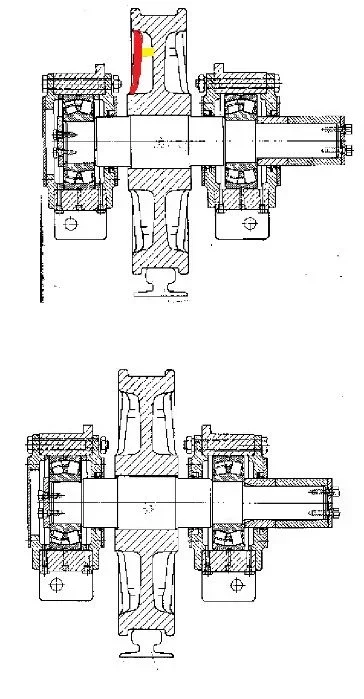

die Übung, die ich ausführen muss, besteht in der Darstellung der Nabe durch Top-down-Modellierung: sagte, dass für die Regeln der technischen Zeichnung die Riemenscheibenrennen nie auftreten (ich habe den Teil identifiziert, der rot als eine Rasse der Riemenscheibe hervorgehoben wird), wenn es nur Rennen ist, dann kann ich nicht verstehen, was der Teil in gelb hervorgehoben: um es kurz zu machen kann ich keine allgemeine Idee des Stückes zu realisieren, was kann mir helfen?



[MassiVonWeizen]

und diese zwei Linien vertikal was sind sie?

Gehen wir gut, ich gebe Ihnen einige Klarheit über die Begriffe: sind horizontal und großzügig senkrecht zu denen, die Sie Hypothesize, um Rassen zu sein, aber sie werden Rippen genannt.

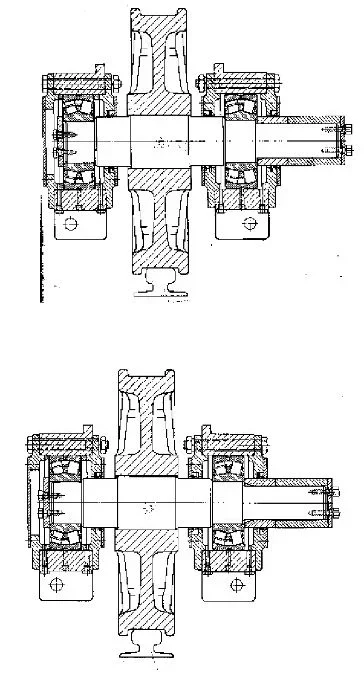

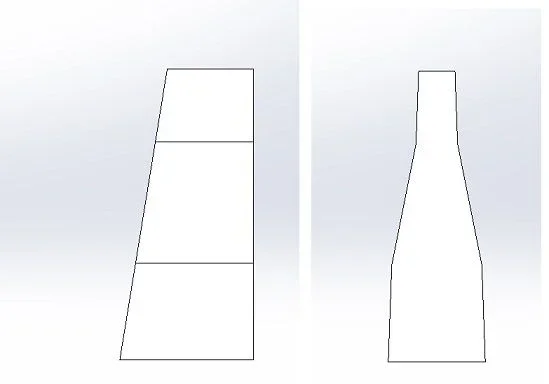

diese Linien könnten eine Riffelung sein, die man nur mit einer Seitenansicht verstehen kann. Ich stecke ein Bild in vorbildlicher Geschwindigkeit



[marcoevolution]

Dank für die terminologische Klärung (die das Konzept des Stücks deutlich beeinflusst), wenn ich richtig verstanden habe, könnte davon ausgegangen werden, dass das Stück, das ich modelliere, eine mögliche Turbine ist?



[MassiVonWeizen]

Kannst du dir vorstellen, dass das Stück, das du mir Modeling findest, eine mögliche Turbine ist?

auf der Grundlage welcher Argumentation kamen Sie zu dieser Schlussfolgerung?
für mich ist es eine normale Rolle mit Versteifungsrippen.
Insbesondere, die normalerweise durch Fusion gemacht werden müssen Ecken der Form; dass rastremazione ist genau eine Ecke der Verformung, wie die Neigung des Innendurchmessers (auch wenn Sie sehen wenig) und von der Beleuchtung (die, wo die Rippe platziert) der Rolle.
Diese Dinge müssen an Lehrer gestellt werden, die speziell bezahlt werden, um die Lücken der Studenten zu lehren, zu erklären und zu füllen; er nimmt einen Entwurf der Arbeit und diskutiert sie durch Argumentation und um Klarstellung



[MassiVonWeizen]

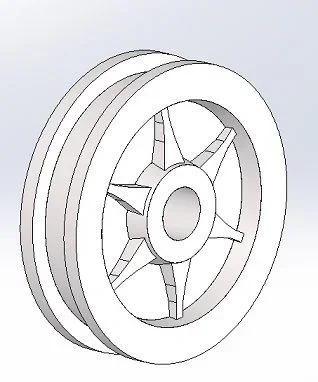

hier ist ein Bild davon, wie es sinnvoll sein könnte



[marcoevolution]

Danke für Ihre Hilfe!



[meccanicamg]

Ich würde sagen, es ist keine Rolle, sondern ein Rad mit zwei Lippen für den Transport auf der Bahn.
Sicherlich wird das Schmelzrad Rippen wie Rassen haben, und dies sind diejenigen, die nicht wahrgenommen werden.



[MassiVonWeizen]

Ich würde sagen, es ist keine Rolle, sondern ein Rad mit zwei Lippen für den Transport auf der Bahn.

Richtig. Ich konzentrierte mich auf Rippen, die sehr sorgfältig auf den Rest des Designs schauen, in dem die Form der Spur offensichtlich ist
