meccanicamg
Guest

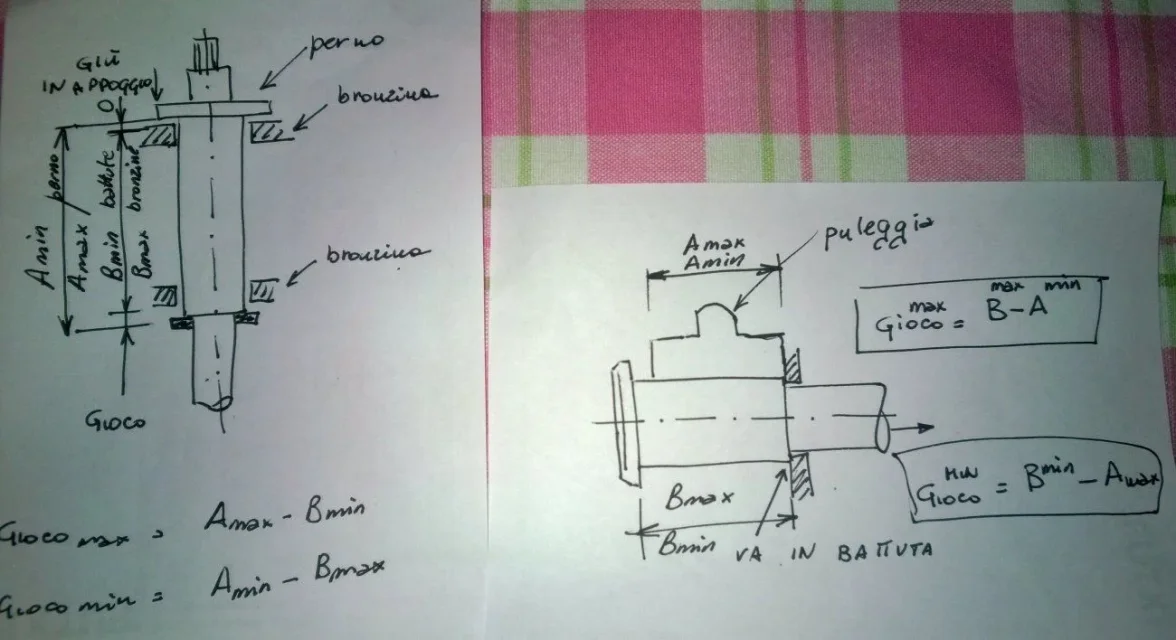

Ich würde sagen, dass es auf der Länge in beiden Übungen notwendig ist, Toleranzen zwischen materiellen und Schwenklängen zu setzen, so dass die daraus resultierende Spieltoleranz mit diesen erforderlichen Werten.
Es nimmt nichts Besonderes....die Summe der Toleranzen oder Längen alle bei minimalen Längen und alle maximalen Summen machen positiven Wert gleich dem erforderlichen Spiel.
Axial muss die Riemenscheibe gleich der erforderlichen Toleranz tanzen.
Es nimmt nichts Besonderes....die Summe der Toleranzen oder Längen alle bei minimalen Längen und alle maximalen Summen machen positiven Wert gleich dem erforderlichen Spiel.
Axial muss die Riemenscheibe gleich der erforderlichen Toleranz tanzen.
Zuletzt bearbeitet:
meccanicamg
Guest
Denken Sie immer daran, was passiert, indem Sie sich durch die Schwerkraft oder das Ziehen der Schrauben. das ist ein Abgang, dann sehen Sie, wer länger ist und wer kürzer ist und damit Sie denken, Toleranzen anzuwenden, so dass es die Anfrage erfüllt.
Ich beruhige Ihr Problem.
Denken Sie daran, dass Bronzine auch Toleranz auf dem Kragen haben, was ich nicht für Einfachheit verwendet.
Ich beruhige Ihr Problem.
Denken Sie daran, dass Bronzine auch Toleranz auf dem Kragen haben, was ich nicht für Einfachheit verwendet.
Anhänge
meccanicamg
Guest
auch das Gusseisen muss Toleranz haben... und er fällt auch in die maximale Mindestbewertung.
der Stift hat an den Extremen sowohl die Kurbel als auch die Riemenscheiben blockiert, weil die Welle kürzer ist als die Naben. bilden Sie dann eine schwimmende Gruppe mit Spiel, das erforderlich ist.
für die zweite Übung stellen Sie sicher, dass die Bronzine die Rolle nicht stört, also entweder Sie es länger tun und Befehle es oder kürzer und befiehlt die Rolle.
der Stift hat an den Extremen sowohl die Kurbel als auch die Riemenscheiben blockiert, weil die Welle kürzer ist als die Naben. bilden Sie dann eine schwimmende Gruppe mit Spiel, das erforderlich ist.
für die zweite Übung stellen Sie sicher, dass die Bronzine die Rolle nicht stört, also entweder Sie es länger tun und Befehle es oder kürzer und befiehlt die Rolle.
Zuletzt bearbeitet:
Riddick003
Guest

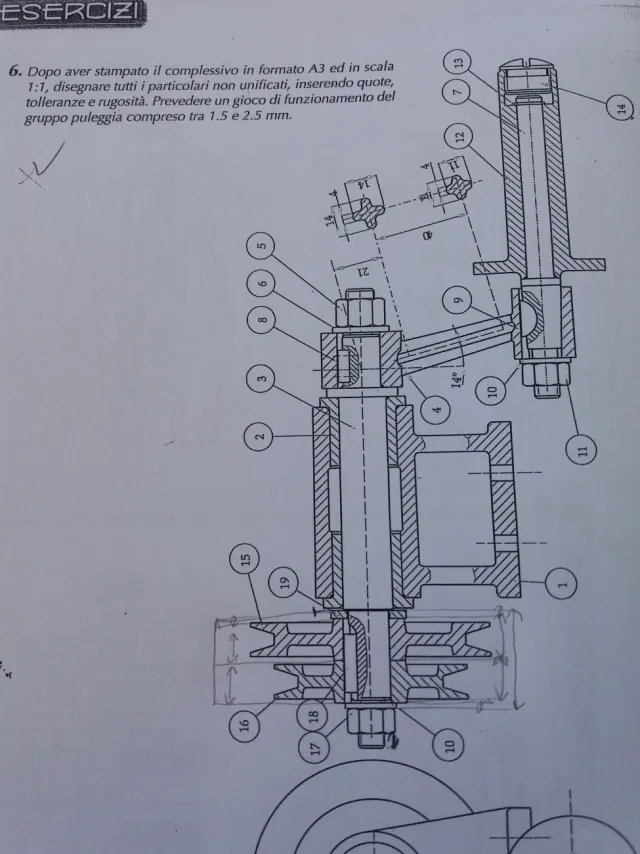

aus welchem Buch hast du dieses Design genommen?
MassiVonWeizen
Guest
Wir sind nicht auf dem Tortellino Festival!
am ersten Beitrag sagen Sie zumindest hallo und vielleicht zeigen Sie auf. Das kannst du nicht tun.
Mario Antonio
Guest
Hallo alle Ich bin Managementstudent. Ich folge Privatunterricht, weil ich einen Cad habe. Ich möchte wissen, wo diese beiden Übungen gemacht wurden. Was Buch ist es?
