Ketten- und Gelenkmaschen

[dreampippi]

Hallo an alle, ich schleiche, aber ich kann nichts online finden.
Ich muss Blöcke auf einer Kette (06b-1, 3/8" Mesh, einfach) mit den klassischen Federgelenken montieren (aber jetzt für Doppelkette, so habe ich den Raum, diesen Block mit dem Mesh zu fixieren und mit der Feder zu sperren, ich hoffe, es ist verständlich).
Ich habe 2 Kettenbrüche und einen Block mit 2 Löchern, die das Kettennetz simulieren, durch Doppelgelenk die fest an 2 Ketten.
Ich wende mich daher an Sie, wenn Sie eine Bürste haben, oder zumindest die genauen Maßnahmen von iso 606 sowohl der Kette als auch des Doppelgelenks.
finden Kataloge, aber sie sind auf der generischen mit den Maßnahmen, weil jedoch eine Kette ist ein Punktübertragungssystem, aber ich muss einen Block anwenden. .


Danke.
Hi.



[dreampippi]

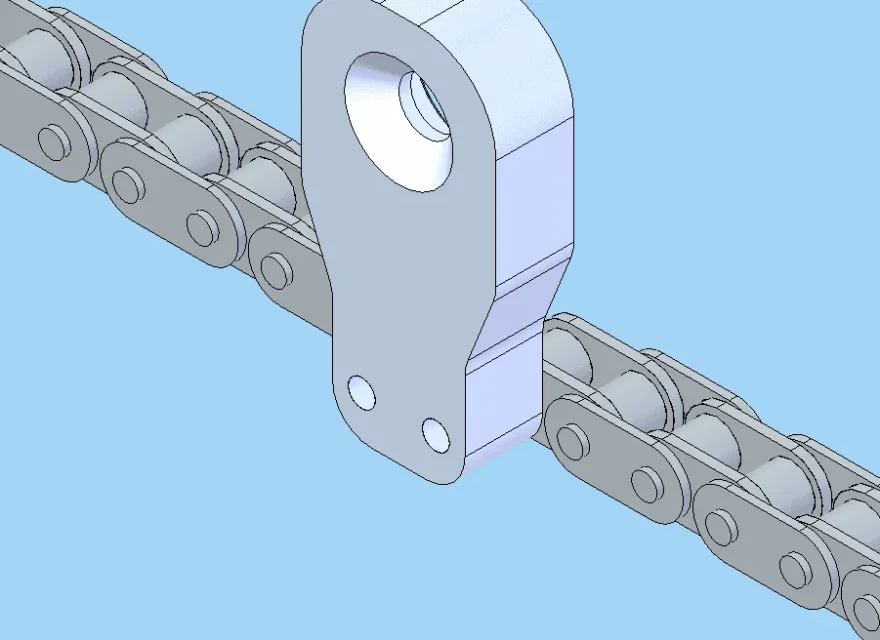

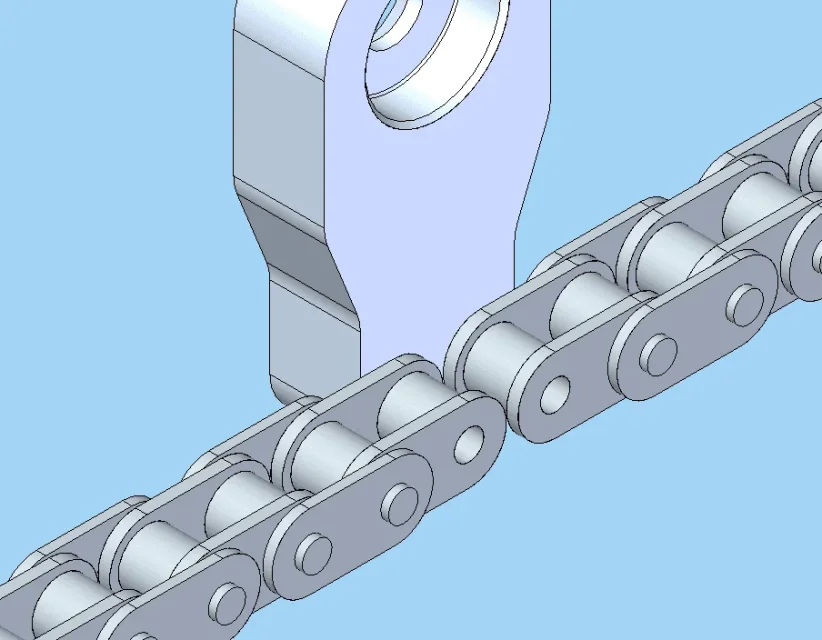

hier ist die Anwendung, Kette etwa entworfen, aber ich würde die genauen Maßnahmen benötigen, um das Gelenk einsetzen zu können und damit den Block stoppen. .



[MassiVonWeizen]

Haben Sie die Queen Katalogseite 47-97 gesehen?



[welcome to the machine]

Es hat nichts mit Ihrer Frage zu tun, aber ich empfehle, auch wenn Sie bereits darüber nachgedacht hatten, auch eine zentrale Platte des Gerüstes auf der Seite des Blockes zu montieren, zwischen Schloss und Plättchen innen.
Wenn Sie wirklich alle Dicke des Blocks benötigen, können Sie einen Schritt tun, so kann ich sehen, dass Sie dieses Gesicht sowieso zu arbeiten, um den Sitz zu bekommen, den Sie in der Zeichnung sehen.
Wir zählen jedoch nicht 100% auf Austauschbarkeit von einem Hersteller zu einem anderen von Stiften, Plättchen, verschmolzenen Hemden und allem anderen. nur Schritt und Rollendurchmesser sind immer absolut vereinheitlicht. es sei denn, ich war immer besonders unglücklich, Ketten zu fangen...



[stefanobruno]

hier ist die Anwendung, Kette etwa entworfen, aber ich würde die genauen Maßnahmen benötigen, um das Gelenk einsetzen zu können und damit den Block stoppen. .

den Lieferanten der Kette bitten, Ihnen komplette Schlamm zu geben?



[meccanicamg]

Normalerweise benötigen Sie die Kette mit den Nadeln oder mit den Befestigungen für die Nadeln oder alternativ die Kette mit Befestigungsplatte.
Sieh mich an. Hier. Erinnern Sie sich daran, dass die normalen Ketten, die Sie haben, um die Gelenke wegzupestern, um die Arbeit zu tun, die Sie tun wollen und tun es in einem unausgeglichenen Workshop kann sich als Problem nicht vor kurzem.



[welcome to the machine]

Es ist schwer für sie, es zu tun, wenn sie nicht über viele Meter reden. ein "historischer" Spezialist ist alles gut, von bologna, können Sie versuchen, aber ich denke in Ihrem Fall ist die Kosten für die Realisierung der Blöcke im Vergleich zur Kette vorherrschen und dies erhöht die Menge, zu der es bequem wird, zu einer "Kette" zu drehen. Wenn Sie jedoch keine Unterstützungsbasis benötigen, um den Block zu stabilisieren (aber in diesem Fall sollten Sie ihn auf zwei oder mehr T-Shirts fixieren, das Loch eines der beiden Stifte tippen, in der Regel die Rückseite), ist ein Mesh mit m2 oder k2, wie mechanisch schlägt, eine große Lösung. Leider, wenn Sie die sehr engen Blöcke haben, haben Sie in jedem Fall " Pestar via" die Gelenke, aber mit ein wenig Aufmerksamkeit können Sie verwalten. wenn wir nicht über hundert Meter reden..
