Pin-Box Coppel

[Steruitq]

Bye to all,

Ich habe eine Frage, dass viele von euch trivial sein werden, aber für mich, die an den ersten Armen nein sind

Ich muss eine Aufnahme für einen automatischen Zinnschweißroboter neu gestalten, die Aufnahme ist klein (mehr oder weniger wie der Ladegerät eines tragbaren PC). auf der Platte, in der sie gelagert wird, gibt es bereits zwei Stahlbuchsen vom Typ iso 2338b 6x16 h8.

Ich brauche die Geräte, um keine Spiele zu haben, d.h. es kann weder rotieren noch in x und y bewegen, aber es ist möglich, es leicht nach oben zu ziehen, da diese Operation manuell etwa 3 mal alle 2 Minuten durchgeführt wird.

Welche Toleranz sollte ich für die Buchse nach Ihnen wählen? für das Material, das ich an die Bronze dachte, könnte es okay sein?

Dank allen



[MassiVonWeizen]

haben keine Spiele, dh kann weder drehen noch bewegen in x und y

und wie die Blöcke?

aber dass es möglich ist, es leicht zu entfernen, es aufziehen

Während ein rundes Organ nur zwei Bewegungen, Rotation und axial hat, und geben für gute x als Drehung, wenn Sie parade es muss in y bewegen können
Die Dinge passen nicht.
Wenn ich eine Box stecke, wäre es einfacher.



[Steruitq]

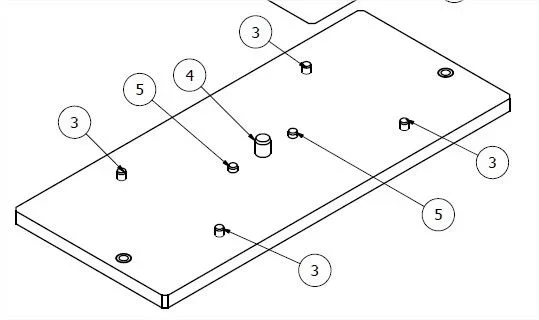

Ja, es ist wahr, ohne ein Schema ist es nicht sehr klar. in dem beigefügten Bild die Gestaltung der Platte, die in fester horizontaler Position ist. die zylindrischen Dornen iso 2338b 6x16 h8, von denen ich rede (in der ursprünglichen Nachricht, die ich irrtümlich als Buccole bezeichnete, tut mir leid) sind die mit dem Label n°5.
Auf dieser Platte muss eine quaderförmige Aufnahme abgestützt werden, in der Aufnahme wird eine zentrale Bohrung für den mit dem Etikett 4 bezeichneten Stecker (ich will dies nicht für die Zentrierung verwenden) und zwei weitere Löcher, in denen die beiden Buchsen, für die ich einen Rat brauche, eingesetzt werden.

die ideale Situation wäre, dass die horizontale Position der Halterung schön fest ist, während es möglich sein muss, die Halterung auf der Platte zu entfernen und zu setzen, die sie nach oben zieht, weil diese Operation mehr als einmal pro Minute durchgeführt wirdIch hoffe, es ist jetzt klar:



[meccanicamg]

Was Sie nur wissen. Wenn Sie darüber reden, wie Sie essen, werden Sie schneller lernen.
Wenn Sie Dornen in h8 Pflanze haben, müssen Sie mit Busdolen mit Loch h7....oder besser g6....und wenn Sie wollen mehr Luft f8... so haben Sie ein paar Cent Luft.
sehen Sie einfach die Toleranzen der Dornen und das Spiel ist getan.
Dann könnten Sie auch gleichgerichtete Kragenschrauben verwenden, die zentrieren und das Gewinde haben, so halten Sie in Kontakt....wenn Sie es je brauchen.



[ceschi1959]

Ja, es ist wahr, ohne ein Schema ist es nicht sehr klar. in dem beigefügten Bild die Gestaltung der Platte, die in fester horizontaler Position ist. die zylindrischen Dornen iso 2338b 6x16 h8, von denen ich rede (in der ursprünglichen Nachricht, die ich irrtümlich als Buccole bezeichnete, tut mir leid) sind die mit dem Label n°5.
Auf dieser Platte muss eine quaderförmige Aufnahme abgestützt werden, in der Aufnahme wird eine zentrale Bohrung für den mit dem Etikett 4 bezeichneten Stecker (ich will dies nicht für die Zentrierung verwenden) und zwei weitere Löcher, in denen die beiden Buchsen, für die ich einen Rat brauche, eingesetzt werden.

die ideale Situation wäre, dass die horizontale Position der Halterung schön fest ist, während es möglich sein muss, die Halterung auf der Platte zu entfernen und zu setzen, die sie nach oben zieht, weil diese Operation mehr als einmal pro Minute durchgeführt wirdAnhang anzeigen 51863Ich hoffe, es ist jetzt klar:

Ich weiß nicht, ob Sie auf beiden Dornen 5 zentrieren, denn in diesem Fall müssen Sie die Positionstoleranz im Auge behalten und beginnen, kompliziert zu werden. .



[antonio_sc]

Hallo, wenn Ihr Ziel ist, die Rotation in der Ebene zwischen den beiden Elementen zu verhindern und auf einfache Weise alles zu entkoppeln (ohne einen Präzisionsschub zu benötigen), eine normale freie Kupplung f8/h8 könnte gut gehen (wenn ich gut verstanden Sie Grund in "Grundbaum")... auf diese Weise können Sie noch bessere Positionierung (zu behandeln sorgfältig, wie es erwartet Körbe 1959). ... in der Regel, um die Wirtschaftlichkeit des Produktes zu gewährleisten, wird dem Schacht in der Regel eine höhere Genauigkeit oder gleich derjenigen des Loches zugeschrieben



[Steruitq]

Vielen Dank! Du hast mir viele Ideen gegeben, um darüber nachzudenken
sind genug für die ersten Waffen, wie Sie verstanden haben

eine Aufnahme ist, was wir auf Italienisch "Position" nennen, obwohl ich nicht weiß, ob dieser Begriff richtig ist. In der Praxis ist es etwas, das es erlaubt, Bauteile (hier zu verlöten) immer in der gleichen Position zu haben, wenn sie von einer Maschine verarbeitet werden. dann stecke ich die Komponenten in die Halterungen, lege die Halterung unter den Roboter und diese verschweißen. je mehr ich sicherstellen kann, dass die Position der Halterung auf der Platte immer gleich ist, desto größer ist die Genauigkeit und Wiederholbarkeit des Schweißens



[Stan9411]

una dima in saldatura ..



[MassiVonWeizen]

wenn die Büchsen 2 sind und in so viele Stifte eintreten, wird die Verschiebung auf den horizontalen Achsen (x) und vertikal durch das Spiel der Toleranz gegeben. z.B. hat h8/g6 ein maximales Spiel von 0,064, was bedeutet, dass im Falle der beiden Kupplungen diese verwischte Kombination haben Sie eine Bewegung von 0,064milllesimi.
vernachlässigbar? Das weißt du nur.
Stattdessen wird die Präzision der Löcher und Stifte viel wichtiger sein, da sie die Präzision des Zentrierens und den Verschleiß der Buchsen beeinflussen. Wird die Differenz zwischen den Interaxen nicht durch das Spiel der Buchsen ausgeglichen, ist die Ausrüstung gefährdet (wenn dies immer vollständig aus dem Stift herauskommt); andernfalls kann es bei Zentrierkoexistenten mit dem Spiel der Buchsen noch ein Reiben zwischen Stift und Buchse geben, das unter Berücksichtigung der Häufigkeit der Bewegung in kurzer Zeit die Buchse tragen kann.
die Büchse sollte in einem anderen Material als dem Stift liegen und für die obige Rede leicht auswechselbar sein; es gibt beispielsweise handelsübliche selbstschmierende gesinterte Bronzebüchsen. das Material der Büchse, aber ich denke, es ist sorgfältig zu bewerten nach der Art der Arbeit, die tut



[exxon]

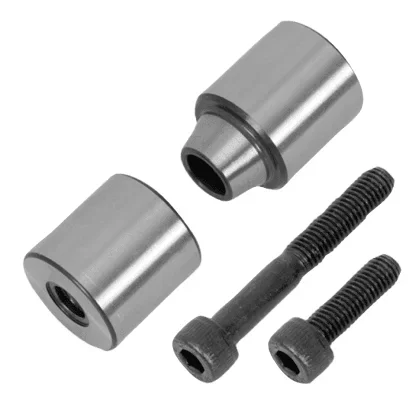

Verwendung von zylindrischen Steckern zu zentrierenden Bauteilen, die oft getrennt werden müssen, ist keine gute Lösung. wir verwenden zentrierende konische Dornen wie diese in Figur.

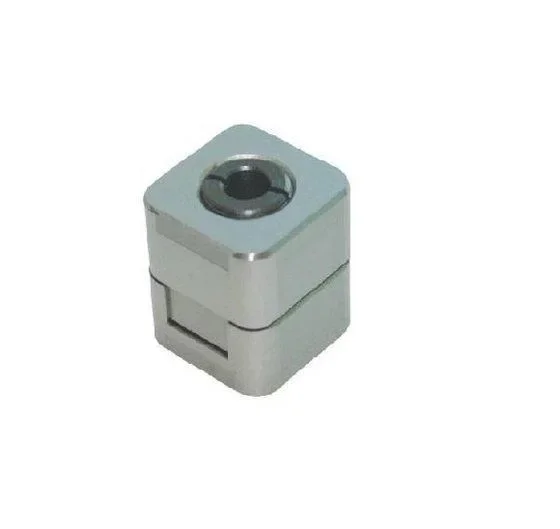

Sie sind unterschiedlich groß und können entweder paarweise verwendet werden, oder ein paar mit einem zusätzlichen Freiheitsgrad, die erlaubt, alle Toleranzen der Ausführung der Teile wie diese in diesem Bild zu kompensieren.



[cacciatorino]

Eine weitere Methode ist, dass Ihr Gerät ein Loch und eine Steckdose hat: das Loch nimmt den ersten Stecker und stoppt das Stück an der Übersetzung, die asola intecetta den zweiten Stecker und blockiert das Stück an der Rotation. Der Vorteil ist, dass Sie kein Problem in Bezug auf die gesamten Dornen und Löcher, auf denen sie passen haben. das Problem ist der Verschleiß der Asola/Spina-Kontaktstelle, die Sie mit einer Registerkarte anstelle eines der beiden Dornen n.5 lösen können.
