Genauigkeits-Zeilen für gekrümmte Oberflächen

Luca86

Guest
hallo leute entschuldigen sich, wenn ich neue diskussionen über diskussionen erstellen....
ich hoffe, sie sind auch bequem mit anderen. .
ich wollte das wissen:
in autocad gibt es einen befehl, den ich nicht erinnere. .
beispiel ich schaffe einen bogenförmigen rahmen mit einer polylinea, ich mache den offset und schließen sie ihn... dann extrudiert und ich schaffe den rahmen in 3d..
nur, dass der bogen mir gezehrt wird.. ich denke, es gibt eine isolinie oder ähnliche befehl, um die kurve real,longilinea zu machen. .
du könntest mir helfen, weil die wirkung einmal in 3d studio genommen ist obszön. .
vielen dank

isolinien (systemvariable)

typ: ganz
gespeichert in: design
anfangswert: anhang


gibt die anzahl der begrenzungslinien für die objektoberfläche an. gültige gesamtwerte liegen zwischen 0 und 2047.

genau den befehl, den ich suchte. .
welche werte beratung für ein gutes ergebnis?
natürlich, je höher der wert sein wird.. aber wiegt die richtige datei ab? ?

änderung (auf autocad) mit isolinien erhöht bis zu 64, aber einmal in 3d studie eingefügt, das problem bleibt bestehen. .
dann mit aktivem rand subobjekt wählen sie die gewünschten zeilen und mit dem fasenbefehl "arrotondo" meinen bogen.
in perfektem drahtrahmen, aber während des renderns des problems bleibt. .
was ist los?

prüfen sie auch die variablen der viewres, indem sie sie auf werte deutlich größer als 1000 einstellen:)

Luca86 schrieb:
änderung (auf autocad) mit isolinien erhöht bis zu 64, aber einmal in 3d studie eingefügt, das problem bleibt bestehen. .
dann mit aktivem rand subobjekt wählen sie die gewünschten zeilen und mit dem fasenbefehl "arrotondo" meinen bogen.
in perfektem drahtrahmen, aber während des renderns des problems bleibt. .
was ist los?
Zum Vergrößern anklicken....
aus den menü-tools optionen zeigen genauigkeit der bögen und kreise (erhöhungswert) wir gelöst so für einen anderen benutzer, der das gleiche problem hatte.

bogengenauigkeit und kreise wird auf 1000 versuchen, es zu erhöhen gesetzt. .

Zuletzt bearbeitet:

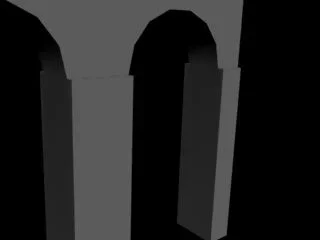

ich modifizierte auf autocad-genauigkeit das erste ist bei 1000, das zweite bild ist bei 5000 aber einmal importiert auf 3dmax, wie sie sehen, das ergebnis ist identisch. .

um den ignoranten zu machen ich setze die befehlsansicht auf das maximum, aber in 3dmax importiert ist das problem immer das gleiche. .
wo bin ich falsch?

ich habe diese tipps gefunden, ob sie zu ihrem fall tun können:


importoptionen:
autosmooth auswählen: glattwinkel:0.1
kurvenstufen: 100.
oberflächenabweichung für 3d feststoffe: 0,001.


autocad die objekte so nah wie möglich zum ursprung (vor import).


in autocad den maximalen wert von facetres (10) eingestellt

GP. schrieb:
ich habe diese tipps gefunden, ob sie zu ihrem fall tun können:


importoptionen:
autosmooth auswählen: glattwinkel:0.1
kurvenstufen: 100.
oberflächenabweichung für 3d feststoffe: 0,001.


autocad die objekte so nah wie möglich zum ursprung (vor import).


in autocad den maximalen wert von facetres (10) eingestellt
Zum Vergrößern anklicken....
ich arbeite in zentimetern, ändern sie die daten, die sie mir gegeben haben? ?
