Hallo, alle!

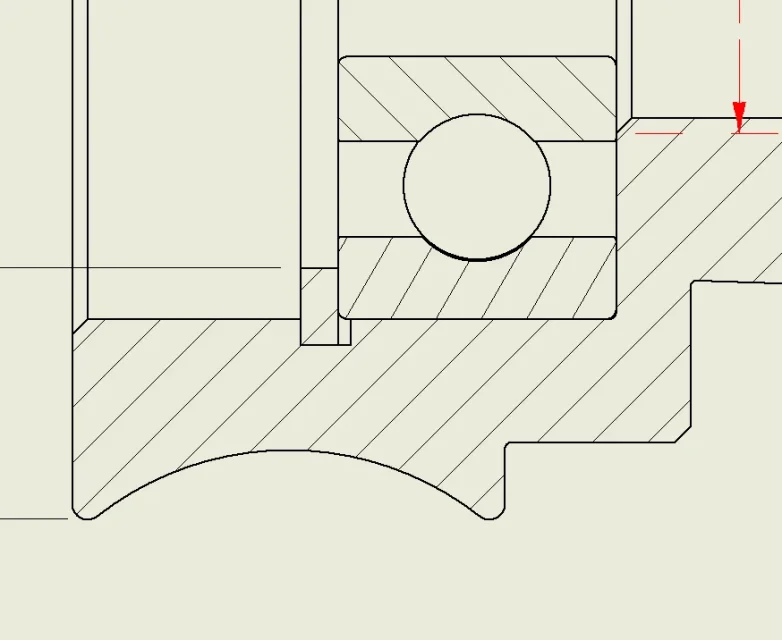

vielleicht banal... Ich sehe, dass der Lagersitz (Seitengehäuse) Toleranz h8 haben kannhttp://www2.units.it/muscia/miosito...etti_volventi_pdf/cuscinetti_volventi_019.pdf aber unter diesen Bedingungen das Abisolieren des Lagers nicht riskiert, anstatt die Kugeln zu arbeiten?

Danke.
♪



[exxon]

aber unter diesen Bedingungen das Abisolieren des Lagers nicht riskiert, anstatt die Kugeln zu arbeiten?

Nein, weil der konkrete Fall "Kraftlasten" betrifft. unter diesen Bedingungen ist die Rasierreibung viel größer als diejenige, die kommt.

in der Zeichnung, die Sie angebracht haben, stattdessen gibt es Probleme der Störung zwischen Sitz und Innenring.



[mir]

Danke! Ich weiß, dass die Schulter schwarz ist und ich berichtige sie bald! aber trotzdem dank der Beobachtung



[MassiVonWeizen]

in dem pdf, das Sie angebracht haben, ist die Anwendung für Toleranz angegeben.
der Sitz des Sichters ist falsch, weil er, wie gezeichnet, axial zu dem Lager macht, das frei zu bewegen ist. in den Vorschriften zu sehen, wie die Seher-Montage dargestellt ist, die links in die Stange gehen muss, während der verbleibende Teil der Kehle muss das Lager überwinden



[mir]

so sagen:



[MassiVonWeizen]

genau



[mir]

aber welche Toleranz verlasse ich, da der Seher nicht später kommt?



[exxon]

Ein Sichter ist nicht dazu ausgebildet, ein Lager axial zu blockieren. verwendet wird, um die axiale Auslenkung zwischen zwei definierten Grenzen zu begrenzen.

Daher ist seine Verwendung in #1 richtig, während es nicht die in #5.



[mir]

Ein Sichter ist nicht dazu ausgebildet, ein Lager axial zu blockieren. verwendet wird, um die axiale Auslenkung zwischen zwei definierten Grenzen zu begrenzen.

Daher ist seine Verwendung in #1 richtig, während es nicht die in #5.

Es schien mir seltsam, dass ich dieses Problem nie in der Vergangenheit getroffen habe



[volaff]

Ich glaube, ich habe bereits eine solche Frage gestellt, aber im Zweifel... Ich gehe etwas aus dem Thema... kennen Sie jeden Katalog von Herstellern, wo die häufigsten Montagelösungen gemeldet werden?

Danke.



[MassiVonWeizen]

Daher ist seine Verwendung in #1 richtig, während es nicht die in #5.

daher alle Kataloge und Handbücher die falsche Montage angebenhttp://www.gandini.it/www/anelliarresto/index.cfm?fuseaction=doctec&td=26&ctg=1&languageid=itIch habe nicht das Bild von Vademecum, aber es ist das gleiche.



[New Rider]

Ein Sichter ist nicht dazu ausgebildet, ein Lager axial zu blockieren. verwendet wird, um die axiale Auslenkung zwischen zwei definierten Grenzen zu begrenzen.

Daher ist seine Verwendung in #1 richtig, während es nicht die in #5.

Bye to all,

Ich habe noch nie einen so eingebauten Innenseher gesehen.
Vielleicht irre ich mich, aber wenn es wie in #5-Risiko angebracht ist, nicht in das Lager oder die Seherin einzusteigen.
zum Blockieren des Lagers die Eisennoten und/oder Rasierringe/Kopierer verwenden. .



[exxon]

daher alle Kataloge und Handbücher die falsche Montage angeben

Ich weiß es nicht.

was die Zeichnungen der Kiefer zeigt ist richtig (auch weil ich keine Lager sehe...), während die Montage in #5 nicht ist.



[MassiVonWeizen]

auch skf sagt, dass sie mit Luft in Richtung des Lagers und nicht wie in Abbildung #1
Abbildung 6 https://www.skf.com/it/products/lag...aces/axial-location-of-lager-rings/index.html

während die Montage in #5 nicht ist.

.
Bitte streiten

bearbeiten: fehlender Link einfügen



[cacciatorino]

Hallo, alle!
vielleicht banal... Ich sehe, dass der Lagersitz (Seitengehäuse) Toleranz h8 haben kannhttp://www2.units.it/muscia/miosito...etti_volventi_pdf/cuscinetti_volventi_019.pdfaber unter diesen Bedingungen das Abisolieren des Lagers nicht riskiert, anstatt die Kugeln zu arbeiten?

Danke.
♪

theoretisch sollte der rotierende Ring im Vergleich zu der Last immer auf Interferenz montiert werden, ansonsten das Rad mit den Rakelrollen am Außenring des Lagers: Es genügt, den Unterschied zwischen den Durchmessern zu berechnen, um die Strömung relativ zu jedem Spin: Wenn zum Beispiel das Rad Durchmesser 63,05 mm und Lager 62,95 hat, haben Sie an jeder Drehung eine Entwicklungsdifferenz von 0,3 mm, die lange gehen verursacht einen schönen Verschleiß an den Teilen (es produziert eine Art Eisenoxid sehr typisch, und in ernsten Fällen wird der Baum oder Ring gut gegessen).



[cacciatorino]

auch skf sagt, dass sie mit Luft in Richtung des Lagers und nicht wie in Abbildung #1

Ich habe das auch immer getan, dann hängt es von den Toleranzen ab, die sie offensichtlich auf den Tisch stellen.



[volaff]

Ich habe einen Text auf die Lager gelegt.
Vielleicht können Sie jemanden interessieren.



[exxon]

auch skf sagt, dass sie mit Luft in Richtung des Lagers und nicht wie in Abbildung #1

Er kann so etwas nicht sagen, weil es absurd wäre, und er nicht.
In dem von Ihnen geposteten Link gibt es nichts dergleichen.

Die Montage in #1 ist richtig, da unabhängig von der Lage des Sichters in seinem Hals die axiale Bewegung des Lagers in seinem Sitz frei ist. dass der in der Zeichnung rechts oder links liegende Sichter keine konstruktive Differenz aufweist: Sichter und Lager haben ihre axiale Freiheit, bestimmt und garantiert konstruktiv.

Eine Montage in #5 ist nicht akzeptabel, da das Lager axial durch den Sichter blockiert ist, was eine oder mehrere Abmessungen Nulltoleranz impliziert, daher inakzeptabel.



[MassiVonWeizen]

Aber hast du das Bild 6 gesehen?Als ich anfing, die #1-Montage zu zeichnen, wurde ich immer durch Korrektur herausgefordert.
Ich habe dann immer die Montage von Sehern als oben angebrachte Figur gemacht, dass das gleiche von Abbildung #5, und ich habe nie Beschwerden oder Probleme erhalten.
bitte Unterlagen zur Verfügung stellen, die Ihre These unterstützen



[exxon]

was in #19 platziert ist nicht die Situation in #5.

der Fall im Bild 6 von skf sieht die Verwendung von angepassten Dicken für die spezifische Montage, nur für die Wiederherstellung der Spiele (wie es aus den angezeigten Pfeilen, die Sie hinzugefügt haben, ersichtlich ist.

der in #5 gezeigte Fall hat nichts mit dieser Montagemethode zu tun. Der Mangel an verschiedenen Teilen sollte eine ziemlich erläuternde Angabe sein. .
