3D Langkurve Wellrohrmodellierung

  • Ersteller Ersteller Sfiligoy
  • Erstellt am Erstellt am

Sfiligoy

Guest
Hallo, alle.
Ich muss ein Wellrohr entlang einer 3d-Kurve modellieren, die einfach zu ändern ist. .
im Moment entwickelt sich das Teil auf einer flachen Kurve durch rechteckige Muster für lineare und kreisförmige Trajektorien für Richtungsänderungen, aber das Ergebnis ist nicht perfekt und bewegt sich im Raum auf diese Weise ist nicht bequem.

haben Sie eine andere Bauart?
Ich hatte zunächst an die Wiederholung eines Schachtes gedacht, um den ersten ""Ring" zu schaffen, auf einer Polylinie geteilt durch Punkte, aber der "Benutzermuster" Befehl will die Punkte in einer Skizze und nicht in einer geometrischen Gruppe sein.
sofort für die Auswahl zwingen mich, eine Flut des Körpers zu schaffen. :unsichert:

Danke!


Anhänge

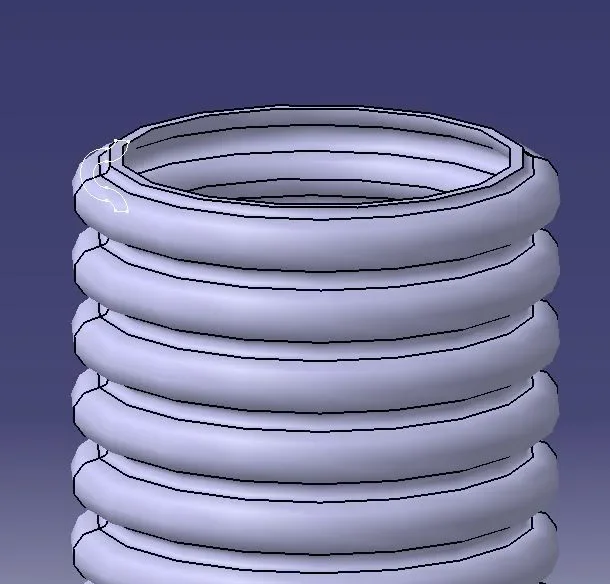

  • Tubo corrugato..JPG
    Tubo corrugato..JPG
    51 KB · Aufrufe: 12
Hi.
im Sweep-Befehl, mit dem cerntro Tab und Radius, Sie haben die Möglichkeit, ein Gesetz für Variationen im Durchmesser einfügen.
Wenn Sie ein Gesetz erstellen, das dem Abschnitt der Wellung folgt (muss die gleiche Länge der Spline haben) erhalten Sie die äußere Haut der Tube.
An diesem Punkt müssen Sie nur verdickt werden.
Tut mir leid, dass ich dir keine Probe holen konnte.
Andrea
