3D-Scannen einer Anlage

[Kaji]

Ich frage mich, ob jemand 3D-Scan-Erfahrung einer Anlage hatte, zum Beispiel vorhandene Maschinen scannen, um Masse oder sogar Rohre so auszuwerten, dass sie nicht alle auf einem nach dem anderen erkennen müssen.

es gibt Unternehmen, die den vollen Scan-Service tun, oder es gibt 3d Scanner und DIY, aber hier variiert der Preis so viel geglättet zu lassen; zum Beispiel die 3d-Scanner, die auf Smartphones montiert sind, in der Tat nur dienen, um kleine Objekte auf einem Tisch zu scannen oder wenn Sie entlang einer Schritt-für-Schritt-Maschine, die sie alle scannen?

Danke für die Aufmerksamkeit und Antworten



[TECNOMODEL]

Ich kann Sie nicht beantworten, aber ich möchte Ihnen eine Frage stellen.
Du hast 3d Scanner erwähnt, die auf Smartphones passen, es könnte etwas sein, das mir wichtig ist.
haben Sie Links, um weitere Informationen zu erhalten?
Danke.



[marcok625]

Hallo, genau zu dieser Zeit bewerte ich auch die Möglichkeit, Inspektionen zu machen, um Maschinenteile durch 3d Scannen zu erkennen, vor ein paar Wochen war ich im offenen Haus der selltek, ein Unternehmen, das 3d Scanner und 3d Drucker verkauft.
existieren 3d tragbare Scanner, für die Art der Scan-Maschine-Teile haben mich versucht Das ist.
es scheint tatsächlich sehr einfach, die Umstände usw. von Maschinenzonen zu erkennen. dann ist alles Teil der Verarbeitung der Cloud von Punkten, vom Scanner kommt die .stl-Datei, die nicht in Creo direkte Modellierung importiert wird und hier Probleme starten, weil es notwendig sein wird, eine zusätzliche Conversion-Software zu haben, haben wir im Unternehmen auch solidworks, aber mit all diesen Daten zu verarbeiten kann nicht einen soliden in Schritt.
jedoch mit Festkörpern Ich bemerkte, dass durch das Lesen der slt-Datei es möglich ist, es im Projekt als ein einziges Element zu halten, das die Masse sein würde (was Sie brauchen), leider mit creo modleing ist es nicht möglich und soweit ich weiß, es gibt kein zusätzliches Modul für den Import dieser Art von Format.
Ich versuchte die Konvertierung mit freecad, die im Unternehmen verwaltet, aber es erzeugte eine Datei von fast 3gb in Schritt, die Startdatei war etwa 50mb.

Es gibt Unternehmen spezialisiert auf 3d-Scans von Pflanzen, die ich denke, ist der richtige Weg für einige Scans jetzt und dann für große Pflanzen, z. qui.

Ich habe zwei Dateien erstellt am Tag des offenen Hauses in slt, aber ich kann sie nicht binden, wenn Sie interessiert sind, kann ich sie senden. eine wurde mit artec eva gemacht, und die andere mit artec Spinne (Scanner für kleine Objekte).
@technomodel Es gibt Zubehör, die auf der ipad es passen quiIch weiß nicht, ob sie gut sind.



[ale47p]

sagen, dass catia hat die magische Taste, um von stl zu fest / Schritt usw. umzukehren. usw.
Ich kümmere mich darum. .



[+forte]

sagen, dass catia hat die magische Taste, um von stl zu fest / Schritt usw. umzukehren. usw.
Ich kümmere mich darum. .

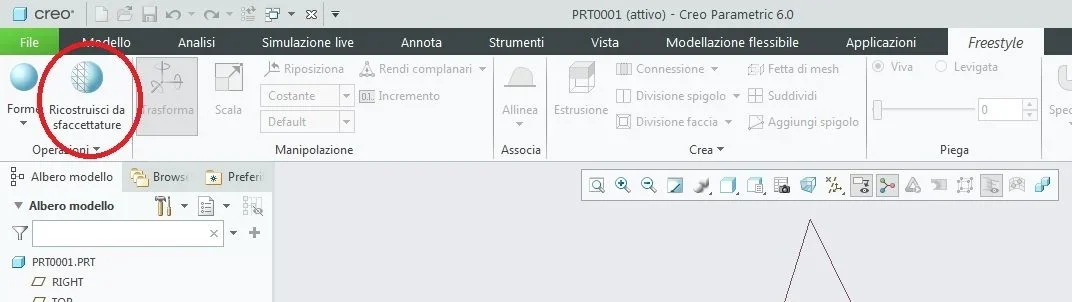

ce l'ha pure creo

Ich frage mich, ob jemand 3D-Scan-Erfahrung einer Anlage hatte, zum Beispiel vorhandene Maschinen scannen, um Masse oder sogar Rohre so auszuwerten, dass sie nicht alle auf einem nach dem anderen erkennen müssen.

es gibt Unternehmen, die den vollen Scan-Service tun, oder es gibt 3d Scanner und DIY, aber hier variiert der Preis so viel geglättet zu lassen; zum Beispiel die 3d-Scanner, die auf Smartphones montiert sind, in der Tat nur dienen, um kleine Objekte auf einem Tisch zu scannen oder wenn Sie entlang einer Schritt-für-Schritt-Maschine, die sie alle scannen?

Danke für die Aufmerksamkeit und Antworten

Photogrammetrieprogramme mit Kameranutzunghttp://www.agisoft.com/
http://www.photomodeler.com/
http://www.faro.com/it-it/prodotti/costruzione-bim-cim/cam2-as-built/
http://www.3dflow.net/it/3df-zephyr-modelli-3d-da-foto-software-di-fotogrammetria-e-scansione-3d/



[+forte]

Versuchen Sie es auch.



[ale47p]

Er hat es.

...

Auch Powershape kann Oberflächen aus Mesh erstellen, für bestimmte Dinge funktioniert es auch gut... selbstverständlich, wenn sie komplex sind, kehrt es Ihnen ein halbes Chaos zurück. Sagen wir, ich kenne die Grenzen und weiß, wann ich sie benutzen soll. .
Ich bin immer sehr neugierig auf diesen Punkt in Bezug auf Software, die ich nicht weiß oder
