Vertikale Schaftgröße

[Domenico Garofalo]

guten Abend für alle;

Ich schlage Ihnen das Problem der Dimensionierung einer vertikalen Welle vor, die als Mittel zur Übertragung der Bewegung zwischen einem Bewegungsreduzierer und einer auf das andere Ende aufgebrachten vertikalen Last verwendet werden soll. die Welle auf einem Axiallager aufliegt und mit zwei Radiallagern ausgerichtet ist. seine Gesamtlänge sollte nicht überschreiten 20cm für encumbrance Probleme. der Endteil der Welle muss eingefädelt sein, um eine Befestigung mit einer Struktur zu ermöglichen (praktisch das Endteil der Welle in der Struktur verschrauben und mit einer Mutter unterhalten). Da der Schaft die Struktur in Rotation ziehen muss, sollte ein oder mehrere Steinbrüche verlegt werden, um Dornen oder Schraubenschlüssel zu platzieren.
Daten:- Drehmomentmoment max (konsistente Kombination in der Zeit) mt = 62 nm
- max Länge 20cm
- Gewicht der aufgebrachten Last (max. Zugbelastung) p = 1430 n
- Beschleunigung der Trägheit (siehe vertikale Achse z) bis (z) = 1,57 rad / s^2
- Drehzahl (konstante) w = 15 U/min
- Stahlmaterial
Problema:- den minimalen Durchmesser des "dmin" Baumes bestimmen


Würden Sie den richtigen Ansatz für das Problem empfehlen und mir vielleicht bei der Einstellung von Gleichungen raten?


Dank im Voraus an diejenigen, die nur diese Diskussion beantworten oder lesen werden.



[MassiVonWeizen]

von der Spitze meiner Unwissenheit in Berechnungen kann ich Ihnen nur sagen, dass Material:Stahl nicht erlaubt, Daten zu Berechnungen zu haben.
der Begriff Stahl identifiziert ein Material aus Eisen und Kohlenstoff plus zusätzliche Elemente; die Vielfalt dieser Elemente und ihre bestimmenden prozentualen Eigenschaften von Stahl. Sie werden verstehen, dass, wenn Sie die Art von Stahl nicht angeben, Sie die mechanischen Eigenschaften wie Ertrag, Zugfestigkeit, Torsionsbeständigkeit nicht kennen können; Wenn Sie eine 16mncr5 wählen, haben Sie völlig verschiedene Werte, wenn Sie wählen, irrtümlich, ein s355jr



[meccanicamg]

Ich würde sagen, dass Sie zuerst ein Muster brauchen, sogar handgefertigt, und Sie müssen Ihre Kräfte darauf setzen und lassen Sie uns verstehen, wie das System ist.
Wenn es eine vertikale Welle ist und den Axialrahmen hat, den ich mir vorstellen kann, einseitig... und zwei Radiallager... würde das Lagersystem nicht ändern, so dass wir eine entfernen?
Stahl....bekommen Sie uns die freie Wahl, von s275jr zu einem Zement 17crnimo3 reichen?
Budget?
Wenn das Fahrrad durch einen Reduzierer gegeben wird, nehmen Sie es auf einen Hohlschaft? Sollen wir den Reiter setzen?
auf der Seite der Last zusammen mit dem Gewinde nimmt es eine Lasche, sonst ist es schrauben... oder anderes System.



[meccanicamg]

die Daten fehlen die Zeit der Trägheit des Abschnitts.... weil Sie die Beschleunigung haben, aber ohne j Sie berechnen nicht die Trägheitswirkung....wenn wir es vernachlässigen und wir halten als maximales Drehmoment absolut die 62nm.



[meccanicamg]

andere Sache... 140kg, wenn sie jemanden töten oder in den Schutzbereich fallen?
Dies dient als diskriminierend, um zu verstehen, ob die Normen in Bezug auf Hebelastungen gelten oder ob nur allgemeiner Sinn und traditionelle Berechnungsmethoden verwendet werden.
Wie viele Starter pro Stunde macht das Getriebe?
Gibt es irgendwelche Stöße im System?



[meccanicamg]

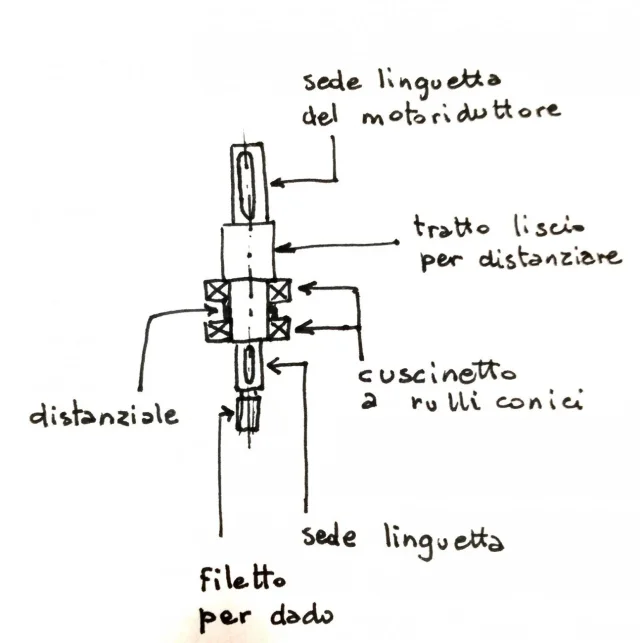

wenn das Montageschema wie vorgeschlagen istwir haben die reine Torsion, die im Baumtrakt mit Tab oben erzeugt wird (im Getriebe eingespart) und weiter unten mit Tab (in das Loch der zu drehenden Masse eingefügt werden).

wobei die beiden gegenüberliegenden schwenkbaren Wälzlager angeordnet sind oder Wir werden die Zugabe von reiner Traktion in der Strecke zwischen den beiden Lagern zu dem Gewinde, wo die Mutter das ganze zu schließen.

die Moral des Märchens, wenn die Sache so ist, der empfindlichste Durchmesser ist der untere mit Zunge, hält den Sprung der durch Zeichnung angedeuteten Durchmesser.

aber dies können Sie sehen, ob Sie den Baum richtig analysieren und die Grafiken der internen Aktionen durchführen (Sie wissen, wie? Diagramm Balken, Kräfte, Reaktionen, Spurendiagramme, siehe Bereiche mit Überlappung von internen Aktionen, schlechtesten Abschnitt, Berechnungsspannungen nach Durchmesser, von Nebeln und Vergleich mit zulässigem Sigma).

Sind Sie eine dreijährige Universität? Was machst du da? geben Sie uns mehr Hintergrundinformationen, damit wir Ihnen gezieltere Ratschläge geben können.



[meccanicamg]

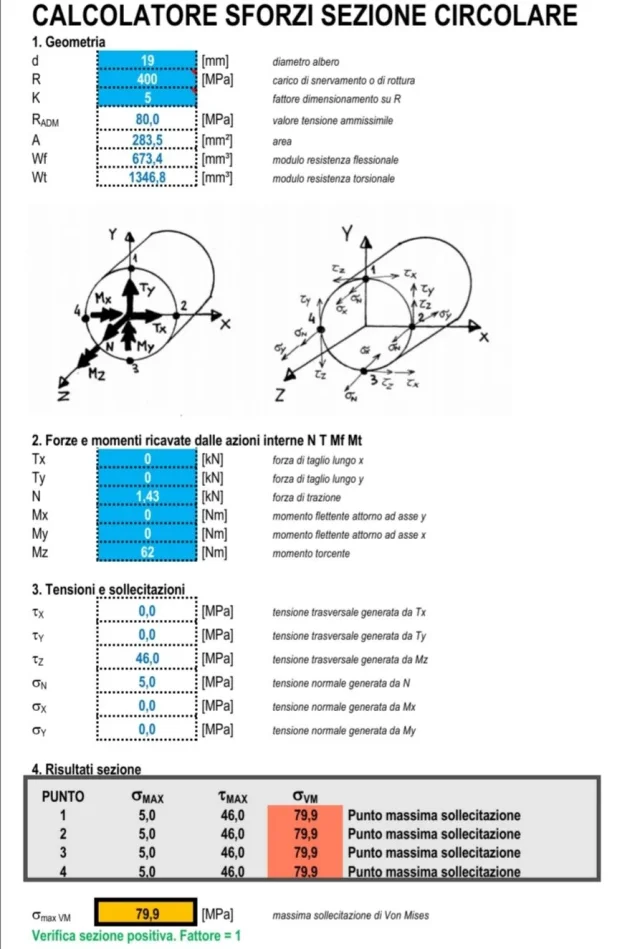

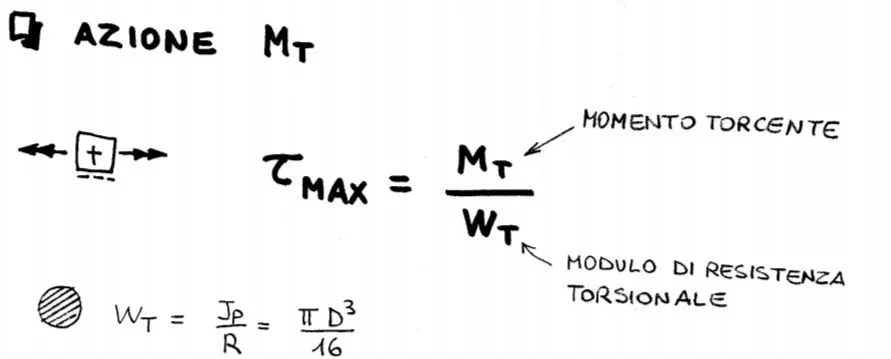

nur um Zahlen zu setzen, wenn Sie eine Traktion von 1430n und ein konstantes Paar von 62nm haben, ohne Spitzen, ohne Beschleunigungen müssen Sie die Tau von Drall und die Traktion Sigma und Komporle mit von Nebel bewerten.

wie wir die Art der Anwendung nicht kennen, machen wir einen Sicherheitsfaktor 5 auf die Ausbeute, wie es für die Hebeorgane im Allgemeinen getan wird.
wir nehmen einen Stahl c40 mittlere Eigenschaften und betrachten eine Ertragslast von 400mpa.

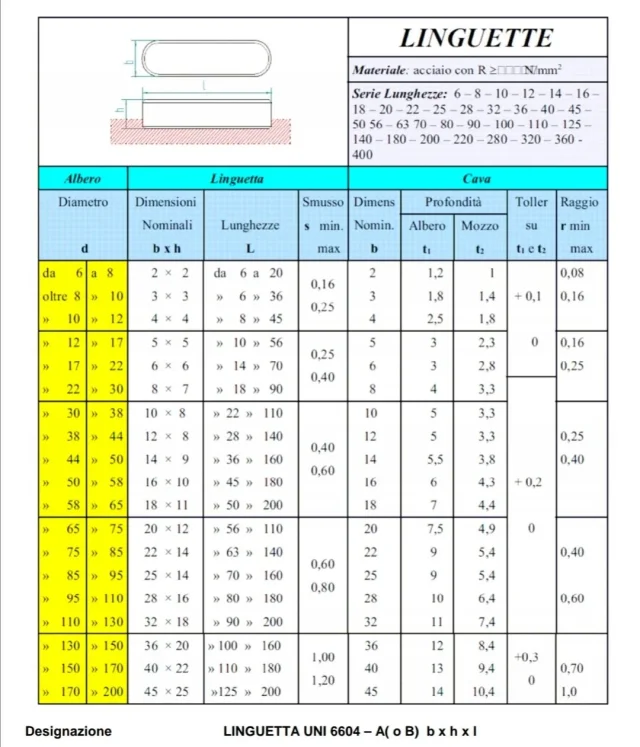

aus diesem einfachen Konto kommt ein Durchmesser von 19mm.wenn man bedenkt, dass wir den Sitz der Lasche einsetzen müssen, müssen wir den Durchmesser der Tiefe erhöhen... was etwa 22mm beträgt.

Ich wiederhole... das ist statisch mit den Annahmen, die ich geschrieben habe. wenn stattdessen gibt es eine Scheibe von Drehmoment-Taste aufgrund der Start/Stopp wird es als die Ermüdung im Baum betrachtet, wo es sicherlich einen Verbindungsradius zu bewerten und möglicherweise auch den Sitz der Registerkarte überprüfen, wenn es mit Traktionstaste beaufschlagt wurde.



[meccanicamg]

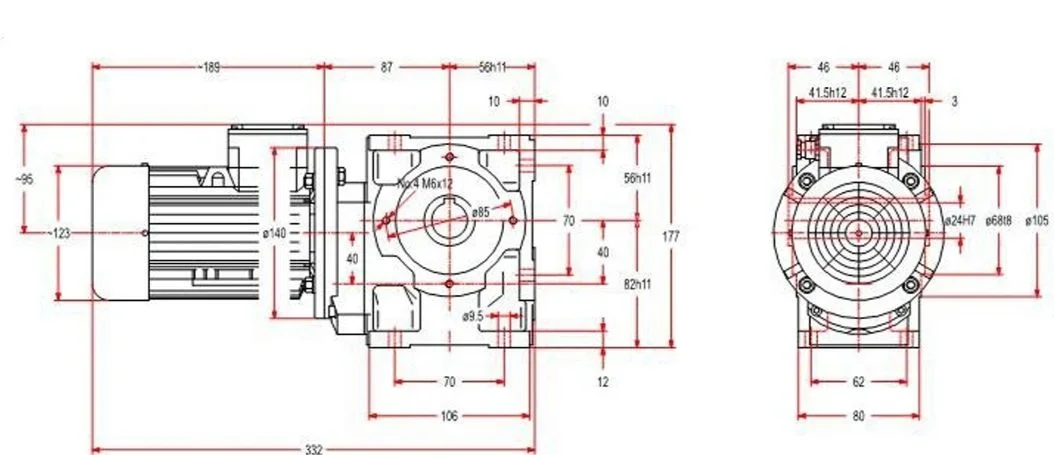

nur um eine Idee zu haben, wenn ich an der Ausfahrt 15rpm und mindestens 62nm zu bekommen, ging ich, um einen endlosen Schraubenverkleinererer von roten Red-Reduktionsgeräten zu wählen.Seine Abmessungen sind folgende:und wie Sie sehen können, ist sein Ausgangsloch des Reduzierers ein Durchmesser 24mm.
In der Tat ist es ein Reduzierer, der in der Lage ist, etwas mehr als 62nm zu liefern, und daher ist es mit diesem Durchmesser gemacht, dass sich jedoch herausstellt, dass in Übereinstimmung mit dem minimalen Durchmesser, den wir im Rest des Baumes berechnet haben.
Ich stecke den kompletten Adapter des Reduzierers für den vertikalen Einsatz in v5. eventuell können Sie Flansche und verschiedene Zubehörteile zur Befestigung nehmen.



[meccanicamg]

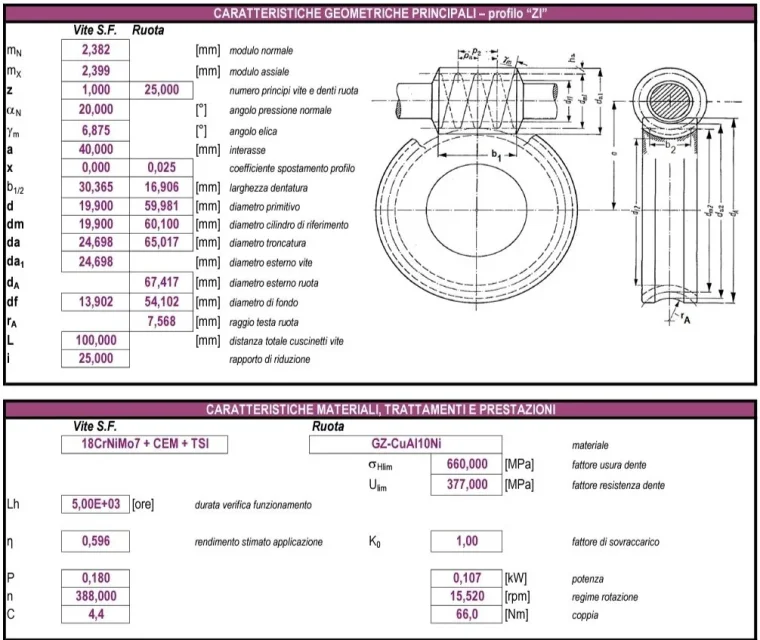

Für diejenigen, die den in der vorhergehenden Position angegebenen Getriebereduktionsregler verwenden möchten, um eine Berechnung der Zahnräder des Reduzierers vorzunehmen, ist es möglich, das Zahnrad in einem Vorkoppel zu zylindrischen Rädern schraubenförmig mit Untersetzungsverhältnis i = 3,5 und einem nachfolgenden Sprung mit Schnecke und Schraubenrad mit Untersetzungsverhältnis i = 25 zu spalten, wie vom Hersteller angegeben.

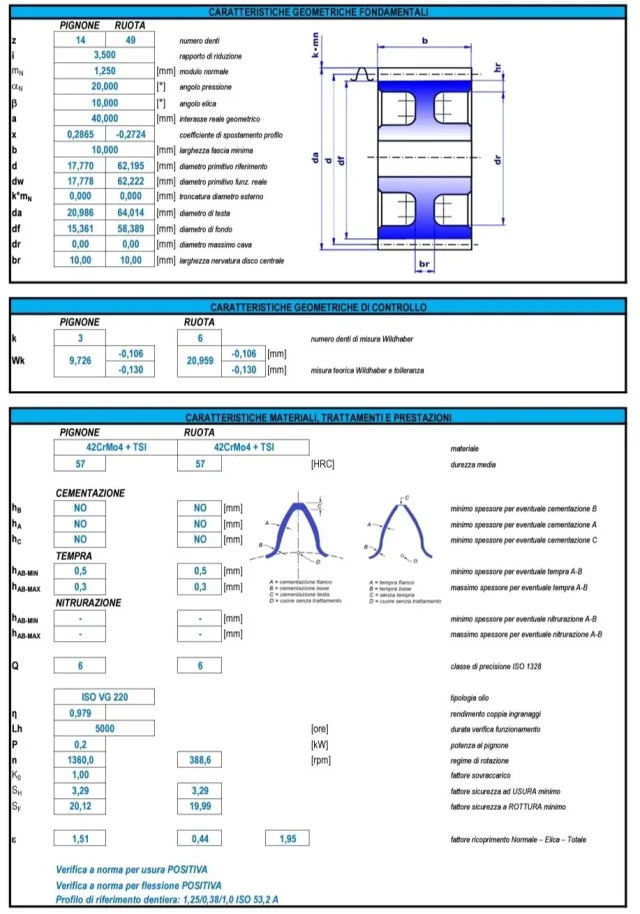

die Bühne Spiralräder wahrscheinlich die folgenden:deduziert das Stadion vsf / Gerollt wahrscheinlich die folgenden:



[meccanicamg]

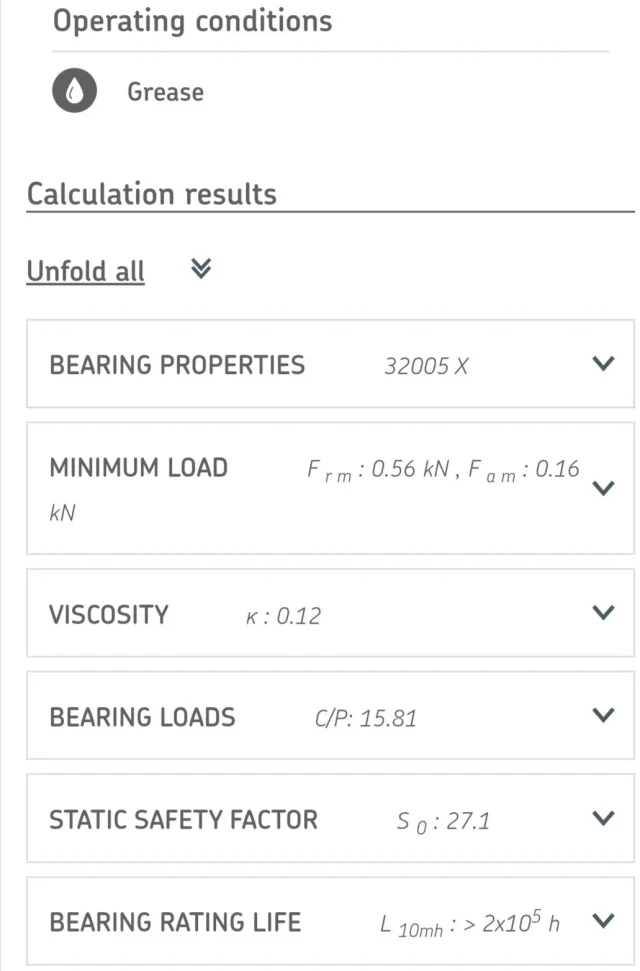

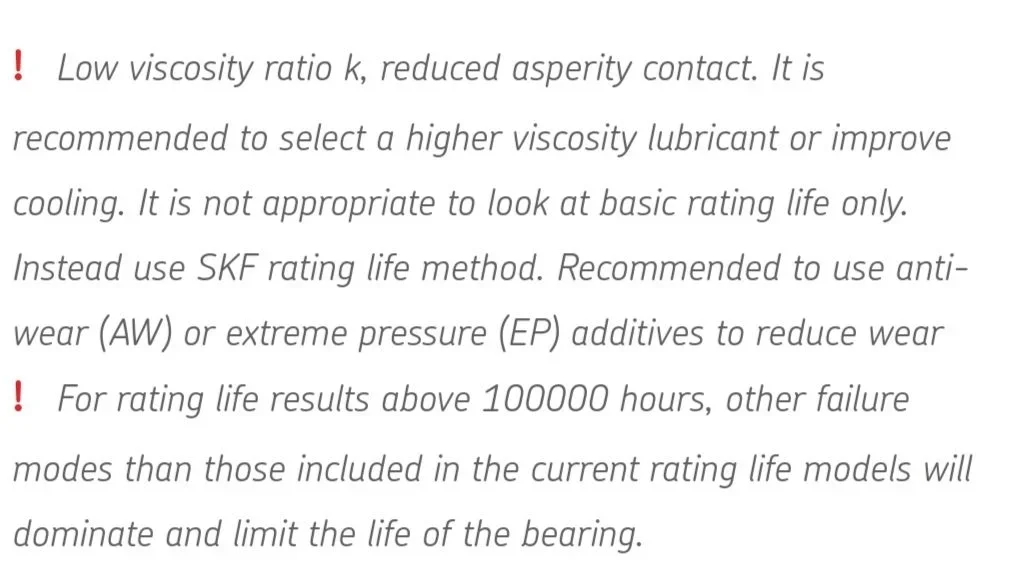

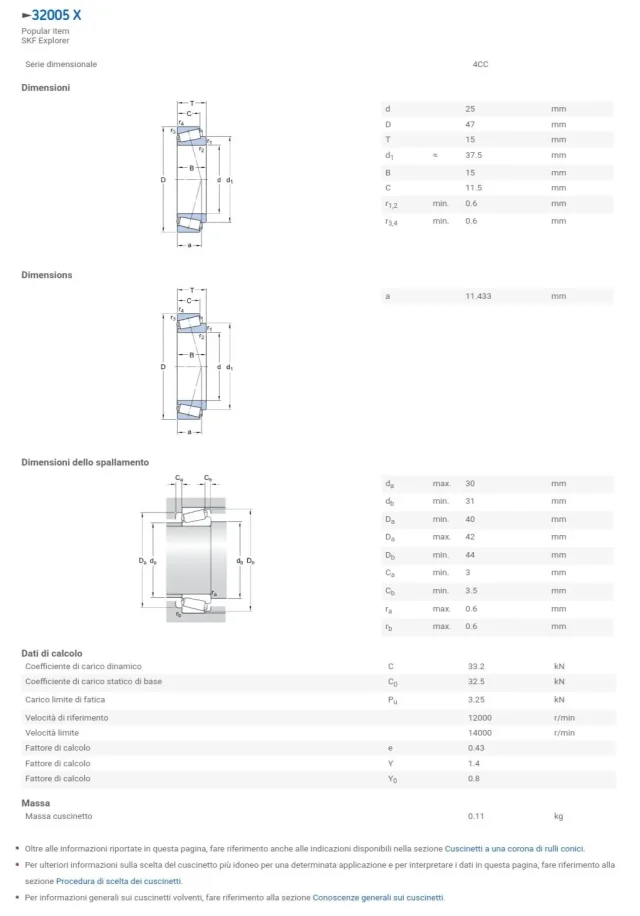

für die Lager der vertikalen Welle, von denen er in früheren Pfosten sprach, mit den verstellbaren Kegelrollen könnte man sich dafür entscheiden:und die langfristige Überprüfung mit dem neuen Skf-Tool durchführen wir:mit den folgenden Eigenschaften, und vor allem lgem2+ep Fett aufgrund sehr niedriger Rotation Regime.mit den hier angegebenen Mängeln:so würde ich sagen, dass die gewählten Lager ewig sind.



[meccanicamg]

wenn das Montageschema wie vorgeschlagen istAnhang anzeigen 55593wir haben die reine Torsion, die im Baumtrakt mit Tab oben erzeugt wird (im Getriebe eingespart) und weiter unten mit Tab (in das Loch der zu drehenden Masse eingefügt werden).

wobei die beiden gegenüberliegenden schwenkbaren Wälzlager angeordnet sind oderAnhang anzeigen 55594Wir werden die Zugabe von reiner Traktion in der Strecke zwischen den beiden Lagern zu dem Gewinde, wo die Mutter das ganze zu schließen.

die Moral des Märchens, wenn die Sache so ist, der empfindlichste Durchmesser ist der untere mit Zunge, hält den Sprung der durch Zeichnung angedeuteten Durchmesser.

aber dies können Sie sehen, ob Sie den Baum richtig analysieren und die Grafiken der internen Aktionen durchführen (Sie wissen, wie? Diagramm Balken, Kräfte, Reaktionen, Spurendiagramme, siehe Bereiche mit Überlappung von internen Aktionen, schlechtesten Abschnitt, Berechnungsspannungen nach Durchmesser, von Nebeln und Vergleich mit zulässigem Sigma).

Sind Sie eine dreijährige Universität? Was machst du da? geben Sie uns mehr Hintergrundinformationen, damit wir Ihnen gezieltere Ratschläge geben können.

Überlegen ist es besser, x konische Wälzlager zu konfigurieren, so dass ich der Last richtig entgegentreten kann.
wir können die beiden Lager immer platzen, so dass es den Kippwiderstand erhöht.

Wichtig ist, dass die Lager im Reduzierer auch zusammenarbeiten, aber die Absicht ist, das Getriebeloch richtig zu zentrieren, aber nicht die Lager des Reduzierers selbst die Last zu tragen.



[meccanicamg]

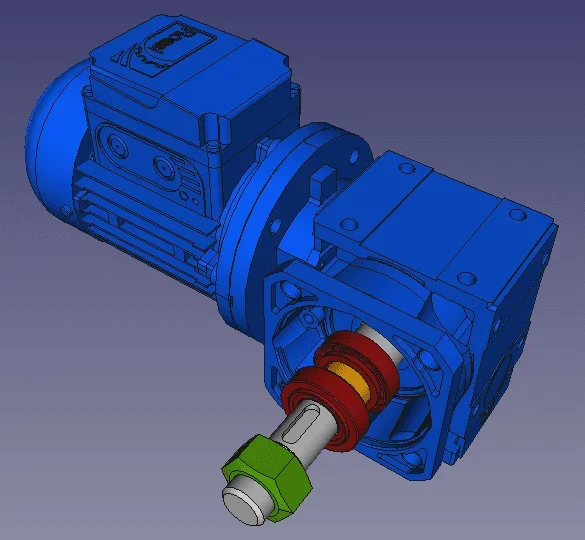

nur um Ihnen etwas realer zu sehen, ich hänge Ihnen einen Schritt mit Freecad, wo es den roten Getriebemotor, zwei konische Wälzlager, eine Hauptwelle und die Mutter. Offensichtlich fehlt die Platte, die die Lager auf der Außenbahn hält, vom Einkleben auf den Flansch des Reduzierers und möglicherweise einen Deckel. Vor dem Lager müssen Sie einen Abstandhalter legen und dann Ihre Last darauf legen.
Sie könnten orange Abstandshalter mit größerem Außendurchmesser machen... .
die Länge der Welle dann handhaben Sie es nach dem, was Sie wollen und Sie können die Lager weg halten, von der Dicke des Objekts zu ziehen und von der Tatsache, dass Sie ein oder zwei normale / unteren Würfel etc. wollen.

Jetzt ist die Welle insgesamt 215 mm lang, aber beachten Sie, dass 90mm im Getriebe sind.



[meccanicamg]

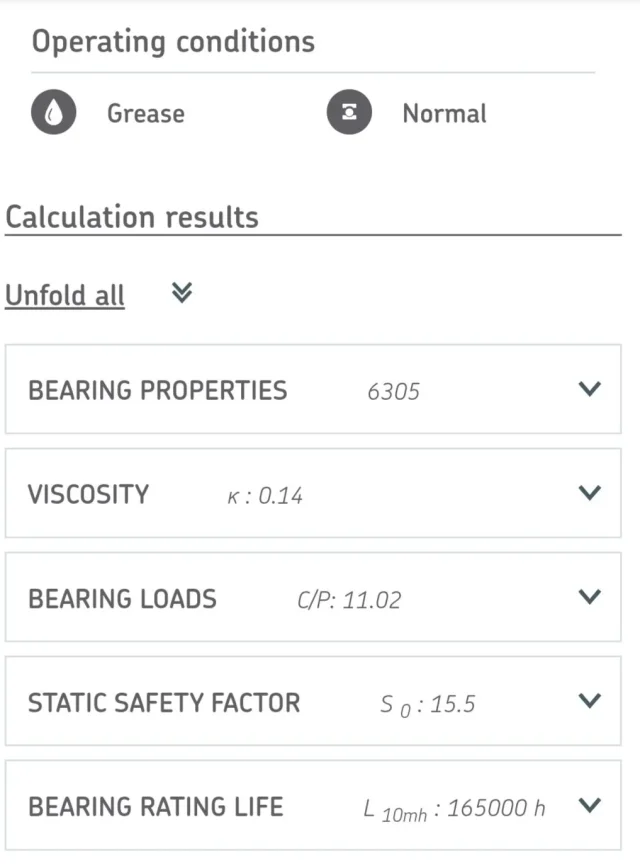

nur für einen Gegenschutz, wie für eine solche Anwendung Ich habe immer noch zwei konische Wälzlager verschwendet, ich versuchte zwei Kugellager zu benutzen ANHANG ohne Abschirmung, so können wir Nilos zum Abdichten und Hochleistungsfett montieren lgem2+ep.

wie Sie sehen können, haben wir einen statischen Koeffizienten von jenseits 15 und eine Dauer 165000 StundenDas ist mehr als genug.

Dies bedeutet, dass trotz des Kugellagers ist nicht par excellence die geeignetste, nur axiale Belastung zu tragen, wenn gut dimensioniert, ist es in der Lage, alle Last für eine Reihe von hohen Zyklen tragen.

die Wahrheit zu sagen, es wäre möglich, nur ein radiales Kugellager zu montieren, da der Rücken bereits im Reduzierer geführt ist und wenn nicht radiale Kräfte geboren werden, ist es mehr als gut, den Reduzierer als Zentrierung des Baumes auszunutzen. so wird es noch kompakter.
Daher kann an sich gesagt werden, dass die Verwendung von zwei Radialkugellagern und einer Axiallagerverspannung ein überlaufendes und mechanisch mehr gelenkiges System ist, nicht entsprechend der Wirtschaftlichkeit und Funktionalität des Projekts.



[MassiVonWeizen]

wie es aussieht @domenico garofal Es beeinflusst nicht viel die Diskussion, die geöffnet, obwohl sie mehrmals besucht.
Tut mir leid für Mechanikermg, dass tief tausend leere Räte (es hat verschiedene Annahmen ausgehend von Informationsdefiziten gemacht) und traurig, weil domenic, Ich nutze diese Philosophie, bestätigt, dass die Mehrheit der Benutzer, vor allem Studenten, die vielleicht wissen, ist das Universitätssystem, das lehrt, andere als Diener zu behandeln... Ich weiß nicht, er verdient nicht die Hilfe, die er bekommt.

Ich würde zu den alten Methoden zurückkehren:
Sie, Bewerber, schlagen Sie Ihre Lösung und Forum korrigiert Sie und hilft.

?



[meccanicamg]

wie es aussieht @domenico garofal Es beeinflusst nicht viel die Diskussion, die geöffnet, obwohl sie mehrmals besucht.
Tut mir leid für Mechanikermg, dass tief tausend leere Räte (es hat verschiedene Annahmen ausgehend von Informationsdefiziten gemacht) und traurig, weil domenic, Ich nutze diese Philosophie, bestätigt, dass die Mehrheit der Benutzer, vor allem Studenten, die vielleicht wissen, ist das Universitätssystem, das lehrt, andere als Diener zu behandeln... Ich weiß nicht, er verdient nicht die Hilfe, die er bekommt.

Ich würde zu den alten Methoden zurückkehren:
Sie, Bewerber, schlagen Sie Ihre Lösung und Forum korrigiert Sie und hilft.

?

Ich habe mich gefragt, was mit dem Jungen passiert ist... Es gibt eine Gewohnheit, die Frage zu stellen....vergeben und vielleicht endlich danken.
Vielleicht isst er noch die Panettone oder er braucht nur eine gute Ausbildung.



[PIETRO2002]

Vielleicht hat er mit einem New Year's Hit Schluss gemacht und erhaben!



[meccanicamg]

Vielleicht hat er sich mit einem neuen Jahr getroffen und erhaben!

Hahahahahaha???



[Domenico Garofalo]

Wer hat Sie gebeten, alle diese Formulare zu beantworten und einzufügen?
andere Sache, oder Sie haben Freude an der Reaktion oder besser verbringen Zeit anders, vielleicht zusammen mit Ihren Frauen. im Leben darfst du nicht nur empfangen, du musst auch geben und du solltest die alten Generationen sein, die alten Ingenieure... großartig, großartig.



[volaff]

Herzlichen Glückwunsch zu Bildung.
nicht nur haben sie dich beantwortet? !
Du bist eine tolle Rude!



[Domenico Garofalo]

Herzlichen Glückwunsch zu Bildung.
nicht nur haben sie dich beantwortet? !
Du bist eine tolle Rude!

Ich glaube fest, dass diejenigen, die übertrieben sind sie, dann wenn Sie wollen, dass sie sagen "Danke" Ich bin zufrieden mit ihnen, aber es scheint übertrieben, alles zu tun, was ich hier für einen Dank messe. sind sie, die das Wort Respekt nicht kennen und einen Jungen richten, ohne ihn zu kennen; Das ist alles!
