Conchiglia in 3d

  • Ersteller Ersteller jeanpier01
  • Erstellt am Erstellt am

jeanpier01

Guest
hallo alle
ich muss ein schalenförmiges gehäuse, oder eher steinförmig, natürlich in 3d erstellen.
wie kann ich das machen?

sehen, ob diese form der schale mit dieser lise erzeugt werden kann gut gehen.
ich wusste nicht, welche schale sie gesucht haben.....
Code:
; erstellen sie eine nautilus shell
; [EMAIL="[email protected]"][COLOR=#3c5b00][email protected][/COLOR][/EMAIL] ; --- july.2003 ---
;
(defun c:nautilus( / Radius rad_inc n m ang1m ang1n alt)
(setq rad_inc 0.2;radius inkrement
größe
größe m 60
ang1n (/ (* 2.0 pi) n)
Ang1m (/pi 20.0)
angn 0,0 ; Winkel in n richtung
alt (getvar "osmode")
(Befehl "3dmesh" (1+ n) m)
(setvar "osmode" 0)
(Repeat (1+ n)
(Setq Radius 0,0 ;radius im querschnitt
Winkel 0,0 ; Winkel in m Richtung
Angn (+ angn ang1n)
(Repeat m)
(Befehl)
(Setq Radius (+ Radius rad_inc)
Angm (+ angm ang1m)
p (Liste (* (+ Radius (cos angn))) (cos angm))
(* Radius (in Angn)
(* (+ Radius)))
;repeat m
;Repeat n+1
(setvar "osmode" alt)
(princ)
)
(princ "\nroutine geladen. geben sie nautilus an der eingabeaufforderung ein.")
(princ)
verhaftet qui.


Anhänge

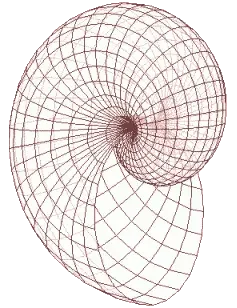

  • nautilus-01.gif
    16,8 KB · Aufrufe: 21
Zuletzt bearbeitet:
im falle der form der ersten verbindung, die sie eingegeben haben, können sie ihr profil zeichnen und dann eine revolution mit der führungsrevolution machen.

aber die befehlsrevolution ich hätte, dass die höhe gleich dem ovalen radius wäre (weil die befehlsrevolution nichts anderes als um eine achse rotiert). in meinem fall muss die höhe kleiner als der radius sein
