solidworks variable Definitionen verknüpft Teil zusammen

[dtavo]

Hallo alle, Ich bin ein neuer Solidworks-Benutzer, ich versuche, einen Satz aus mehreren Teilen zu parametrieren. Ich möchte Variablen definieren, die an einem Punkt geändert werden können... Ich erkläre... innerhalb der Gleichungen definiert ich die vp1-Variable im p1-Teil. Ich möchte die Variable va1=vp1 im Axiem a1 definieren. Dies liegt daran, dass ich nur einen Punkt haben kann, an dem Änderungen (im allgemeinen Äxiem) an Variablen vorgenommen werden sollen, ohne in alle Teile oder unter Baugruppen einzusteigen, und ich kann auch weitere Operationen durchführen (z.B. keine Wiederholungen einer Serie...).
Ich kann Variablen in jedem Satz oder Teil definieren, aber ich kann sie nicht miteinander verbinden...

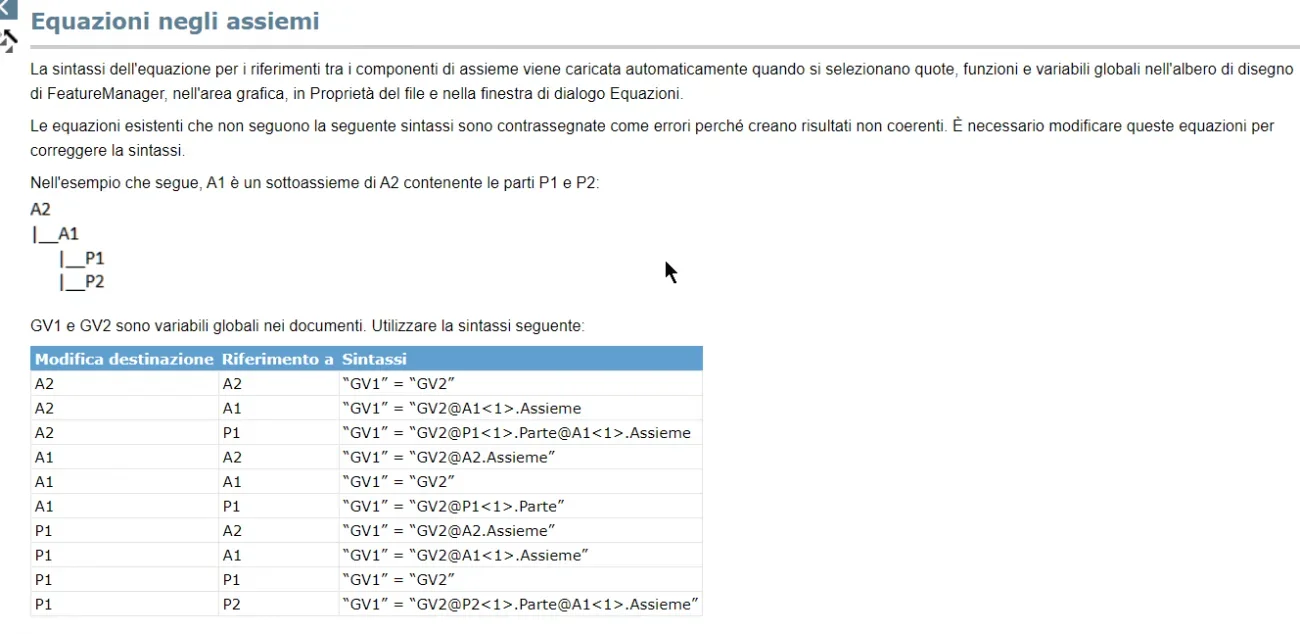

Ich fand diese Indikationen I eingegeben in Gleichungen, verwalten Gleichungen, eingefügt in globale Variablen die gewünschte Variable, versucht, die Definition in Wert/Equation mit der unten erläuterten Syntax, aber die Syntax funktioniert nicht ...
Vielen Dank im Voraus.



[MassiVonWeizen]

schafft globale Variablen im Axiem
immer innerhalb der Achse doppelklicken Sie auf die Funktion, die die zu verbindende Quote enthält
schreibe gleich und erinnert an die globale Variable



[dtavo]

Okay, was Sie sagen, Sie tun.. aber ich möchte den Wert der gleichen Variablen verwenden, die im Äxiem definiert ist in einem Teil. innerhalb des Ängstes..
Wenn ich das tue, was Sie sagen, nicht die in den Gleichungen des Teils definierte Variable macht mich nicht zur Wahl..



[MassiVonWeizen]

Du hast geschrieben, dass du alle Variablen aus dem Axiem behandeln willst, oder?
Was müssen Sie innerhalb des Teils eine Variable haben?
Wovon redest du?



[dtavo]

Danke für die Antworten..
Ich werde es erklären. .
Ich habe das Pavement eines Schritts der Skala (Objekt, das ich parametrieren will), die dann ich innerhalb der Teile verwenden werde (z.B. um die Neigung derselben zu bestimmen)... der Oberschenkel der Skala hat eine Neigung, die vom Anstieg der Pedata abhängt. .
die Länge des Konszients wird durch die Quote bestimmt, die ich erreichen möchte. . Gesamthöhe der Skala
Ich möchte all diese Variablen an der gleichen Stelle verwalten... das heißt Gleichungen des Äxiems. sind Variablen, die dem Aufbau des Bauteils dienen, aber auch in den Baugruppen oder in anderen Teilen verwendet werden



[MassiVonWeizen]

aus dem Axiem-Änderungsteil, geben Sie die Gleichungen Tab ein, geben Sie den Wert/Equation Ihrer Variable dann wählen Sie die Axiemvariable



[dtavo]

aus dem Axiem-Änderungsteil, geben Sie die Gleichungen Tab ein, geben Sie den Wert/Equation Ihrer Variable dann wählen Sie die Axiemvariable

Ich habe es bereits versucht, aber wenn ich in Management-Gleichungen des Teils gehe, stellt ich nur die Variablen zur Verfügung, die im Teil definiert sind und nicht einmal die im Axiem definierten.



[MassiVonWeizen]

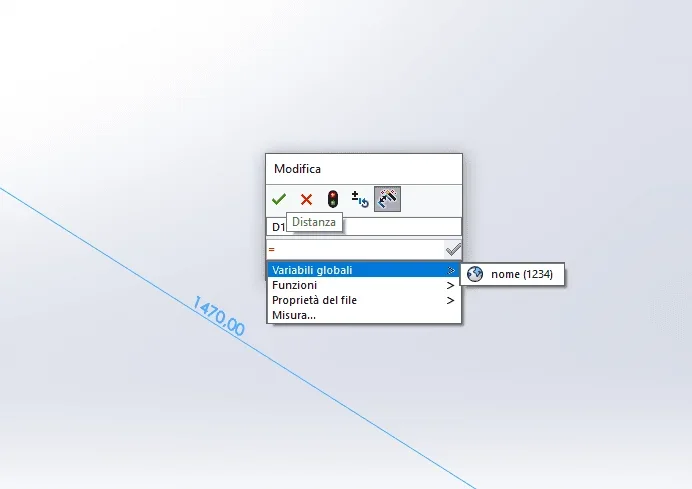

siehe Bild angebracht



[dtavo]

Okay danke perfekt... Es war ein Syntax-Problem, wie ich mir vorgestellt habe... in der Definition der Partitionsvariable mit "="
Danke.



[Pastor180]

Guten Morgen, alle. mit der gleichen Notwendigkeit, Variablen zwischen zusammen und Teilen zu verwalten und auf der Suche nach verschiedenen Informationen, Ich kam an diesem Beitrag. Ich schaffte es, die Variablen zu verbinden, wie durch @massivonweizen aber um es komplizierter zu machen, frage ich:
Ist es möglich, mit einigen Syntax in den Gleichungen des Teils anzuzeigen, dass der Referenzaxiem der Assieme Vater ist, ohne den Namen des Axiems anzugeben?
Ich versuche, einige parametrische Teile zu bekommen, die ich in einen neuen Satz einfügen werde, wo die notwendigen Variablen angegeben werden.
Ich hoffe, ich habe die Situation klar erklärt.
in der Zwischenzeit danke für die Aufmerksamkeit
