Guten Abend,

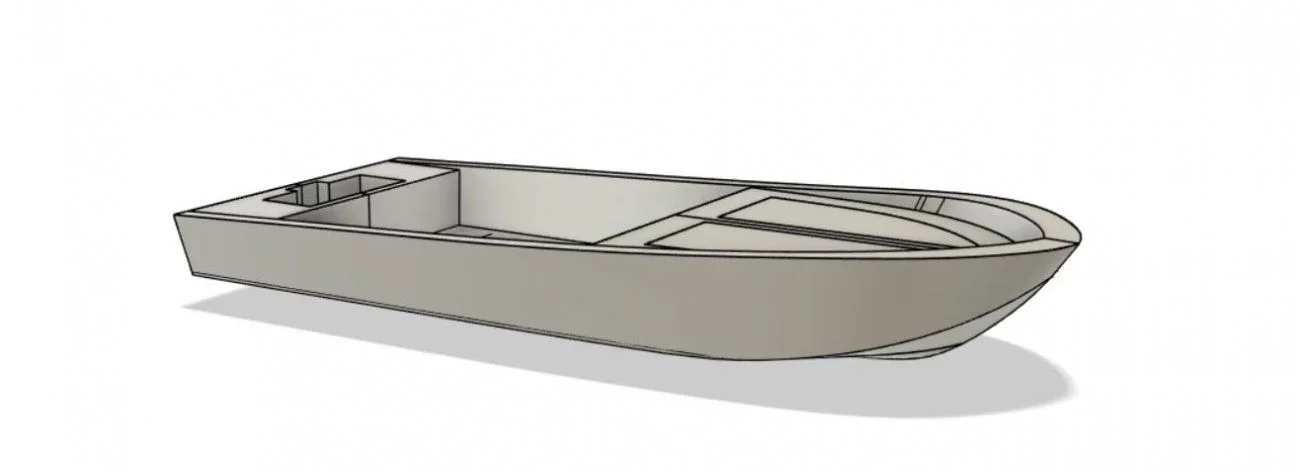

Ich bin ein Fan von Booten und in dieser Quarantänezeit habe ich versucht, ein kleines Boot mit der Idee, es Aluminium zu machen. Ich habe zunächst Autodesk Fusion 360 verwendet, um eine allgemeine Vorstellung von dem Profil, das hätte, wie an der Universität ich studiere caia, aber wir haben noch nicht an der Oberfläche Modul, und für den Moment der Fusion war ein bisschen die schnellste Methode, um ein visuelles Ergebnis ziemlich "vermittelt" zu bekommen. Natürlich ziehe ich es auf die Katze.
die Frage Ich fragte mich, wie man die Oberflächen des Rumpfes entwickelt, so dass während der Laserschneidphase das Profil korrekt ist und dann die verschiedenen Komponenten verschweißt. Wie konntest du mir helfen?
Vielen Dank im Voraus!



[gianni55]

Hallo, Lorenzo.

Niemand antwortet Ihnen, ich versuche...

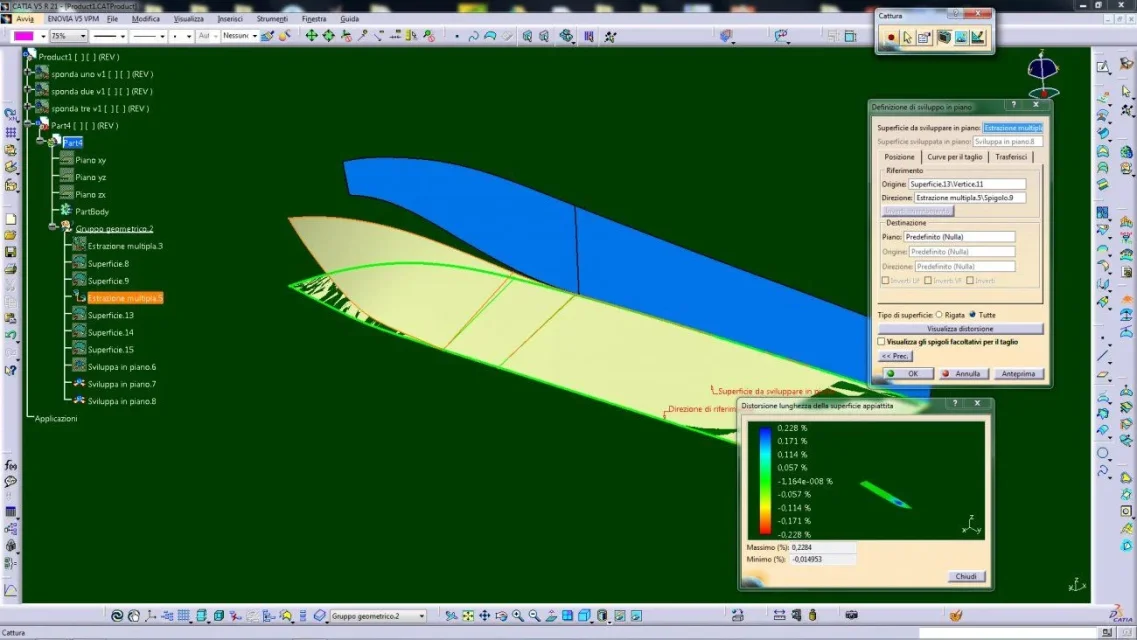

im Modul Katzenoberflächen sollten den Befehl in der Ebene entwickelt haben, was keine Wunder tut, sondern eine Verformung (mit im Fenster sichtbaren Prozentwerten) durchführt.

die Entwicklungen auf den Cad so wenig und viele Jahre, als ich in der Werkstatt arbeitete, diese wurden durch Versuche gemacht, mit Blei Silhouetten oder Kartons und erhielt eine Maske erhöht und es ging mit verschiedenen Versuchen, die genaue Gewinde für die endgültige Produktion zu erhalten.

In Ihrem Fall ist die Oberfläche nicht kompliziert und der Befehl könnte ein akzeptables Ergebnis liefern, ich denke, Sie könnten eine der beiden Seiten erhöhen, um die andere zu verwenden, um das Profil zurückzubringen und es in Übereinstimmung zu beenden, aber Sie sollten Ratschläge an diejenigen, die dann zu montieren und zu verschweißen, die seine Unheile haben, vielleicht der Winkel der Kianfrination passt ihm aber will mehr Abstand zwischen den Klappen, um das Schweißen eindringen etc.

Lass mich wissen.
