Abteilung der Gesichter

[cubalibre00]

hi.
welcher befehl ich muss dies durch skizze tun, um die gesichter eines festkörpers zu teilen.
beispiel teil in kunststoff.... scheibe, die die formteilung simuliert und muss sformen durch seinen befehl hinzufügen.

welchen befehl hat die analyse mir zu tun, wenn das stück bei einem deformierten wert außer form ist und ob es unterquadri gibt?

alessandro



[UGoverALL]

hi.
welcher befehl ich muss dies durch skizze tun, um die gesichter eines festkörpers zu teilen.
beispiel teil in kunststoff.... scheibe, die die formteilung simuliert und muss sformen durch seinen befehl hinzufügen.

welchen befehl hat die analyse mir zu tun, wenn das stück bei einem deformierten wert außer form ist und ob es unterquadri gibt?

alessandro

hängt davon ab, was du hast...
analisys - form - entwurf
analisys - form - gesicht - neigung
oder wenn sie das formular haben:
analisys - moldawien

schicken sie mir eine mp mit ihrer mail, die ich nicht weiß, ob ich sie erhalten habe (ich bin ein maniac von periodischen repulisten...

kommen zur nx6 präsentation am 10. juli in mailand?



[cubalibre00]

hängt davon ab, was du hast...
analisys - form - entwurf
analisys - form - gesicht - neigung
oder wenn sie das formular haben:
analisys - moldawien

schicken sie mir eine mp mit ihrer mail, die ich nicht weiß, ob ich sie erhalten habe (ich bin ein maniac von periodischen repulisten...

kommen zur nx6 präsentation am 10. juli in mailand?

ich möchte...
jedenfalls... die annalisys - moldawien-teil-validierung bemerkte ich....ich habe etwas mehr ad-hoc vermisst.
sie brauchen die lizenz... für andere... überall besser als nichts.

abgesehen davon, wie teile ich die gesichter meines festkörpers mit einer skizze, die meinen formteilungsplan darstellt?

danke.



[axa]

ich möchte...
jedenfalls... die annalisys - moldawien-teil-validierung bemerkte ich....ich habe etwas mehr ad-hoc vermisst.
sie brauchen die lizenz... für andere... überall besser als nichts.

abgesehen davon, wie teile ich die gesichter meines festkörpers mit einer skizze, die meinen formteilungsplan darstellt?

danke.

wenn ich mich nicht schlecht an die 3 war unter "bete - gesicht - subdivide gesicht".
tschüss.



[UGoverALL]

wenn ich mich nicht schlecht an die 3 war unter "bete - gesicht - subdivide gesicht".
tschüss.

was für ein gedächtnis...
ich mit dem voranschreitenden alzhaimer erinnere mich einfach nx5...

♪



[UGoverALL]

ich möchte...
jedenfalls... die annalisys - moldawien-teil-validierung bemerkte ich....ich habe etwas mehr ad-hoc vermisst.
sie brauchen die lizenz... für andere... überall besser als nichts.

abgesehen davon, wie teile ich die gesichter meines festkörpers mit einer skizze, die meinen formteilungsplan darstellt?

danke.

mehr ad-hoc als mpv?
gulp... zu mir schien schon am meisten..
ich werde alt.

♪



[axa]

mehr ad-hoc als mpv?
gulp... zu mir schien schon am meisten..
ich werde alt.

♪

vielleicht ist es nicht ad hoc x, dass es nicht die lizenz hat



[UGoverALL]

vielleicht ist es nicht ad hoc x, dass es nicht die lizenz hat

es könnte sein!



[cubalibre00]

wenn ich mich nicht schlecht an die 3 war unter "bete - gesicht - subdivide gesicht".
tschüss.

ich kenne den befehl, aber es lässt mich nur ein gesicht auswählen.
gibt es einen befehl, der meine gesichter durch eine skizze teilt?

oder sagen sie mir, was ich tun sollte.
modell ein kunststoffteil.
ich muss die formen und dann die strahlen hinzufügen.
die formen, die ich einfügen, nachdem ich die flächen nach der formteilungsebene geteilt habe.

danke.



[axa]

ich kenne den befehl, aber es lässt mich nur ein gesicht auswählen.
gibt es einen befehl, der meine gesichter durch eine skizze teilt?

oder sagen sie mir, was ich tun sollte.
modell ein kunststoffteil.
ich muss die formen und dann die strahlen hinzufügen.
die formen, die ich einfügen, nachdem ich die flächen nach der formteilungsebene geteilt habe.

danke.

leider sollten sie auf die 5 wechseln (ich erinnere mich nicht, ob die 4 tut), wenn die division planar ist, können sie die "imprint" option des "simplify body" verwenden, die alle gesichter mit einem plan teilt.



[beppino]

ich kenne den befehl, aber es lässt mich nur ein gesicht auswählen.
gibt es einen befehl, der meine gesichter durch eine skizze teilt?

oder sagen sie mir, was ich tun sollte.
modell ein kunststoffteil.
ich muss die formen und dann die strahlen hinzufügen.
die formen, die ich einfügen, nachdem ich die flächen nach der formteilungsebene geteilt habe.

danke.

ich benutze nx5, aber diese befehle scheinen mir auch in nx3 zu sein.

extrakt isooclin, (um den plan der division zu finden)

subdividieren gesicht, wie richtig gesagt axa. sie können auch alle gesichter des festkörpers auswählen.



[cubalibre00]

...... sie können auch alle gesichter des festkörpers auswählen.

ich kenne diesen befehl, aber wie ich sagte, macht es mich nur ein gesicht auswählen.

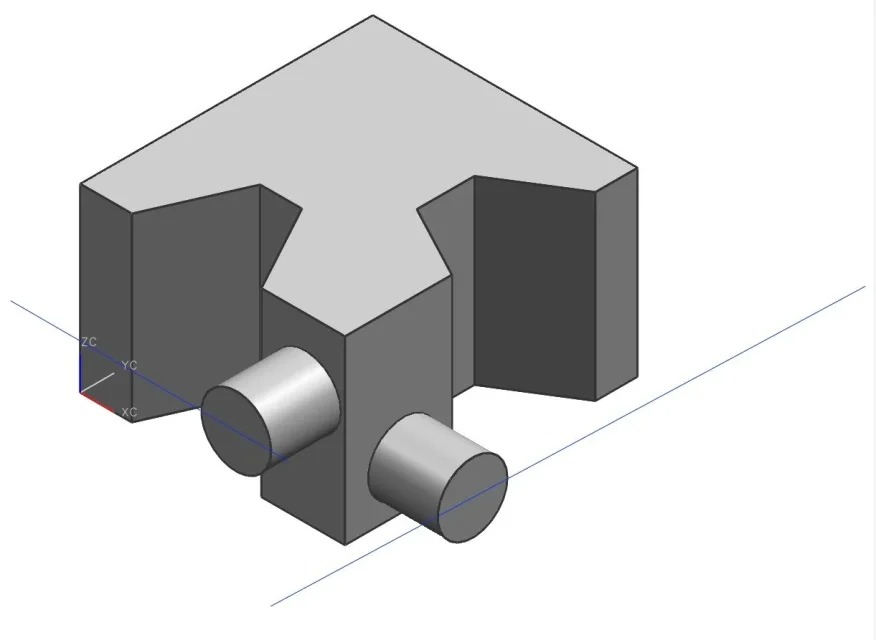

ich hänge eine bilddatei an, um das beispiel zu verstehen.
wie würden sie die vier gesichter teilen, die die skizze in einem schlag gegeben haben?

alessandro



[beppino]

ich kenne diesen befehl, aber wie ich sagte, macht es mich nur ein gesicht auswählen.
ich hänge eine bilddatei an, um das beispiel zu verstehen.
wie würden sie die vier gesichter teilen, die die skizze in einem schlag gegeben haben?

alessandro

tut mir leid, nx3 ich erinnere mich nicht.
in nx5 ermöglicht es ihnen, alle gesichter auszuwählen, es schien auch in nx3.
tut mir leid.



[axa]

ich kenne diesen befehl, aber wie ich sagte, macht es mich nur ein gesicht auswählen.
ich hänge eine bilddatei an, um das beispiel zu verstehen.
wie würden sie die vier gesichter teilen, die die skizze in einem schlag gegeben haben?

alessandro

mit 3 können sie es nicht mit unterteilen gesicht tun.
wenn sie zu viele gesichter haben, um sie einzeln zu tun, könnten sie eine runde wie:
extrahieren sie den feststoff mit der option "im zeitstempel", extrudieren sie die skizze, trimmen sie die 2 feststoffe (original und extrahiert) in einem schmutz. und das andere in der anderen, geben sie die formen und verbinden, wenn sie brauchen.
hi.



[cubalibre00]

mit 3 können sie es nicht mit unterteilen gesicht tun.
wenn sie zu viele gesichter haben, um sie einzeln zu tun, könnten sie eine runde wie:
extrahieren sie den feststoff mit der option "im zeitstempel", extrudieren sie die skizze, trimmen sie die 2 feststoffe (original und extrahiert) in einem schmutz. und das andere in der anderen, geben sie die formen und verbinden, wenn sie brauchen.
hi.

hi.
wie sie aus der datei sehen, die ich anbringe, was sie vorschlagen, kann nicht tun, weil der schnitt nicht gut benachbart sein gesicht.
aber ich frage mich... ..nx3 wird 4 jahre alt sein, aber wie war es vor 4 jahren, die gesichter mit skizzen zu teilen?
solidworks, solid edge, erfinder, pro-e, catià bereits so ruhig.
ipdesign was sagen sie mir darüber, da sie formen entwerfen?

danke.
alessandro



[beppino]

hi.
wie sie aus der datei sehen, die ich anbringe, was sie vorschlagen, kann nicht tun, weil der schnitt nicht gut benachbart sein gesicht.
aber ich frage mich... ..nx3 wird 4 jahre alt sein, aber wie war es vor 4 jahren, die gesichter mit skizzen zu teilen?
solidworks, solid edge, erfinder, pro-e, catià bereits so ruhig.
ipdesign was sagen sie mir darüber, da sie formen entwerfen?

danke.
alessandro

aber um eine form zu formen, haben sie nicht versucht, strategie zu ändern?
in ihrem fall können sie den teilungsplan nicht erstellen und dann, wenn sie die beiden teile (matrix und stempel) setzen alle formen, die sie wollen?
vielleicht verstehe ich das nicht, aber ich sehe das problem nicht.



[oTToLeoP]

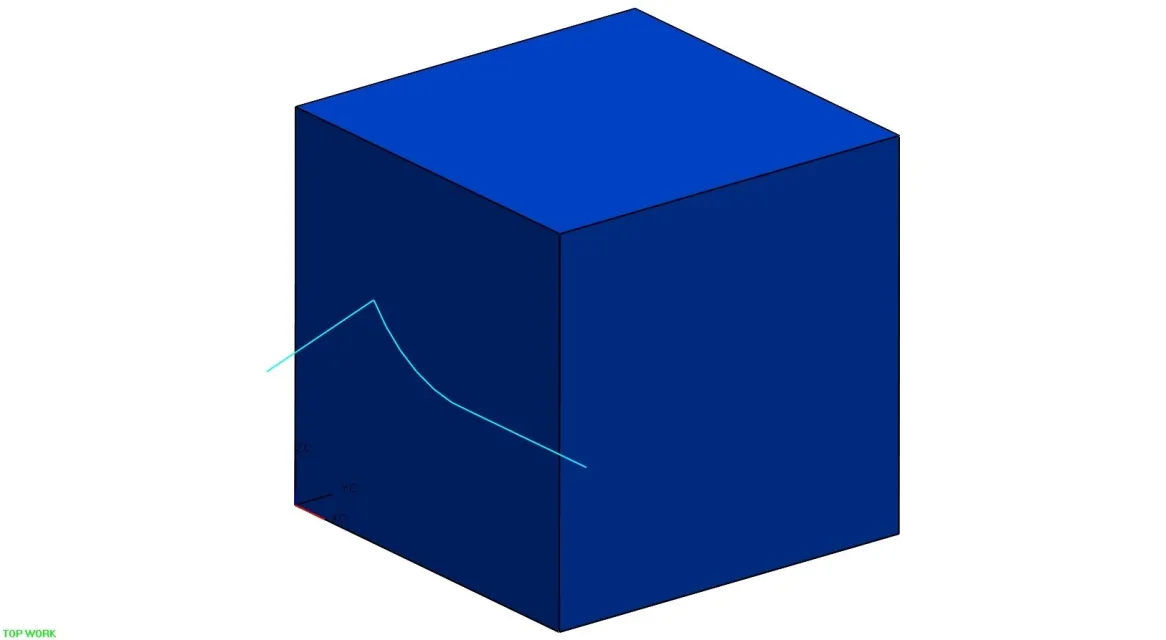

es ist eine kurve, die einen würfel überquert... ich glaube nicht, dass es so schwer ist.



[beppino]

es ist eine kurve, die einen würfel überquert... ich glaube nicht, dass es so schwer ist.

tatsächlich gibt es viele möglichkeiten, matheform eines solchen objekts zu machen, und auch schnell.
der ansatz von cubanlibre00 ist nicht korrekt. wenn der cd/release sie haben nicht den befehl tun, den sie in der gewünschten weise wünschen, ist ein caxxta.



[oTToLeoP]

tatsächlich gibt es viele möglichkeiten, matheform eines solchen objekts zu machen, und auch schnell.
der ansatz von cubanlibre00 ist nicht korrekt. wenn der cd/release sie haben nicht den befehl tun, den sie in der gewünschten weise wünschen, ist ein caxxta.

quoto 100% was sie sagen.
aber sehen sie sich die frage aus einem anderen blickwinkel an, können sie einen würfel mit einer kurve schneiden?
zumindest denke ich, das ist die frage



[beppino]

quoto 100% was sie sagen.
aber sehen sie sich die frage aus einem anderen blickwinkel an, können sie einen würfel mit einer kurve schneiden?
zumindest denke ich, das ist die frage

in nx5 ist sofort.
1- ich schaffe den würfel
2 - ich erstelle die kurve
3- wählen sie die zu schneidenden flächen, wählen sie die kurve und den vektor, auf dem zu projizieren, und das spiel wird gemacht.

mit nx3 (wie es ist mit cubalibre00), ich erinnere mich nicht, aber an der grenze benötigen sie eine zusätzliche passage, d.h. erstellen sie eine oberfläche und verwenden sie sie als schnitt.
