Nicht Teilabschnitt im Zusammenschlussabschnitt

[boris\]

Hallo.

Vielleicht ist der Titel ein Dreifachwort.
Im Wesentlichen sollte ich nicht das Innere eines gegebenen zusammen in einem Satz zeigen, der aufgedeckt werden muss.
die einfache Lösung wäre, das Element zu füllen, das ich nicht zeigen muss, aber die Realität nicht darstellen würde.
Haben Sie Lösungen?
Danke im Voraus



[falonef]

aber erstellen Sie den Abschnitt in 2d?



[Vittorio]

Hallo.

Vielleicht ist der Titel ein Dreifachwort.
Im Wesentlichen sollte ich nicht das Innere eines gegebenen zusammen in einem Satz zeigen, der aufgedeckt werden muss.
die einfache Lösung wäre, das Element zu füllen, das ich nicht zeigen muss, aber die Realität nicht darstellen würde.
Haben Sie Lösungen?
Danke im Voraus

Hallo, ich nehme an, Sie beziehen sich auf den Tisch?
wenn ja dann:

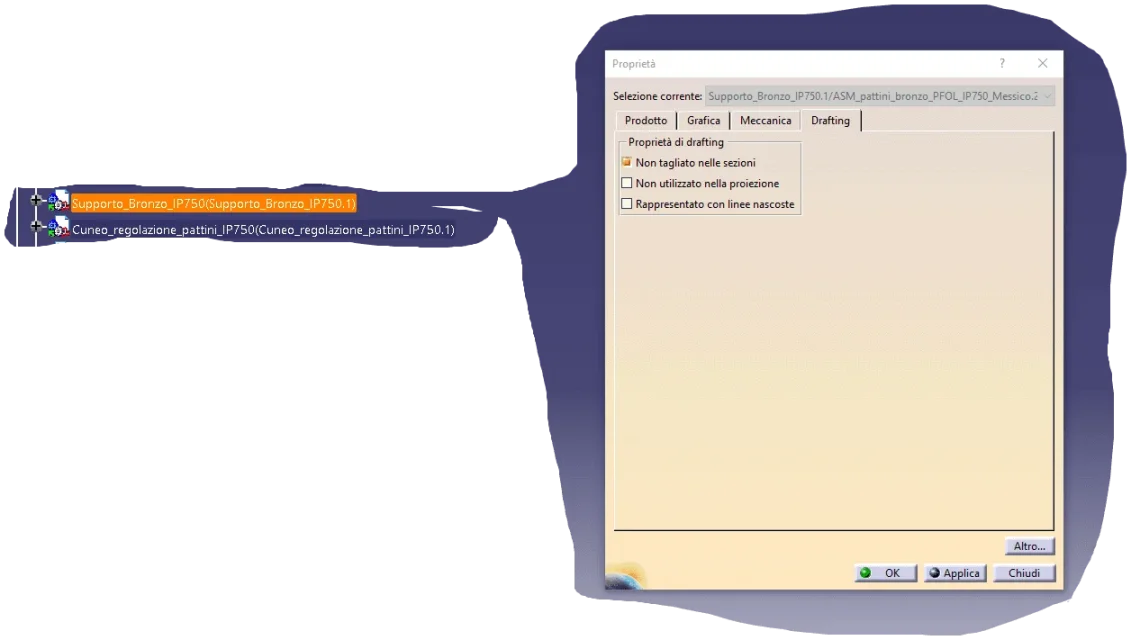

1) Catpart auf Katzenproduktbaum auswählen
2) Rechtsklicken Sie auf "Eigenschaft" und das Fenster erscheint (geschlossenes Bild)
3) im Bereich "nicht in Abschnitte geschnitten"



[falonef]

Es war, was ich fragte, aber bisher keine Antwort.

Selbstbedienung?



[boris\]

Bye to all,
Entschuldigen Sie die Breite..
mein Problem ist in der Produktumgebung: Ich möchte, wenn ich Abschnitt folgte, dass ein Set (die Außenhülle) nicht für Corporate Intellectual Property dissected wurde.



[Vittorio]

Hi.
bei Catproduct ist nicht möglich.

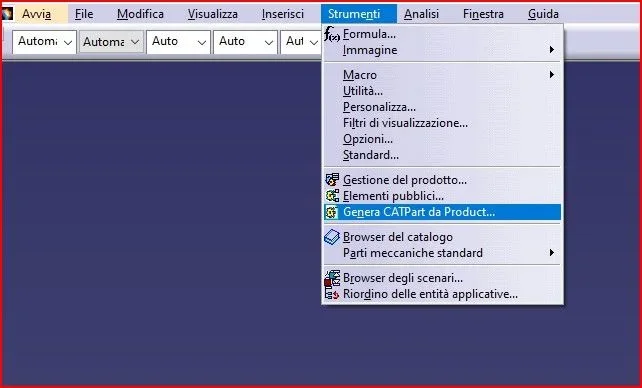

du könntest Catproduct in ein Multibody Catpart verwandeln
Die Abschnitte sind voll und schwer zu interpretieren, aber ich weiß nicht, ob Sie das wollen.
Ich verstehe ehrlich nicht, was Sie bekommen müssen.. Bilder.jpg?



[Bobo75]

Ich bin die letzte Person, um eine Antwort zu geben, aber ich denke, er will direkt im 3d Abschnitt aller Komponenten des Produkts sehen, außer einige, die wollen, dass sie voll bleiben.
Ich habe in der Lizenz, die sie hier haben, nicht einmal die Möglichkeit, die Abschnitte zu speichern, und jedes Mal, wenn ich die Referenzpläne zurücksetzen muss und das Ergebnis wieder machen. .
Wenn ich mich nicht schlecht daran erinnere, wenn es eine ähnliche Funktion gibt, die es Ihnen erlaubt, "Flag" zu ", welche Komponenten Sie nicht von der Schneidebene abgelenkt werden wollen und die bleiben vollständig. alle in 3d und nicht unbedingt in der Tabelle



[Vittorio]

mit Catia ist nur im Tisch möglich



[falonef]

können Sie ein Bild des Ergebnisses posten “der anderen” Cad?
