Guten Morgen, alle. Ich muss das Blatt modellieren, von dem ich den Originaltisch anstecke. Ich wollte jemanden fragen, der die Blechwerkzeuge besser kennt als ich, wenn es ein Werkzeug gibt, um die Verstärkungsanlage zu erreichen, die man im Schnitt sieht. Dank aller Hilfe
p.s. solidworks 2015



[MassiVonWeizen]

wenn Sie nach einer bestimmten Funktion suchen, existiert nicht.
Ich bezweifle auch, dass es möglich ist, die Abflachung eines ähnlichen Blattes zu bekommen, aber wenn Sie es geschafft haben, würde ich gerne sehen, wie Sie es taten.



[meccanicamg]

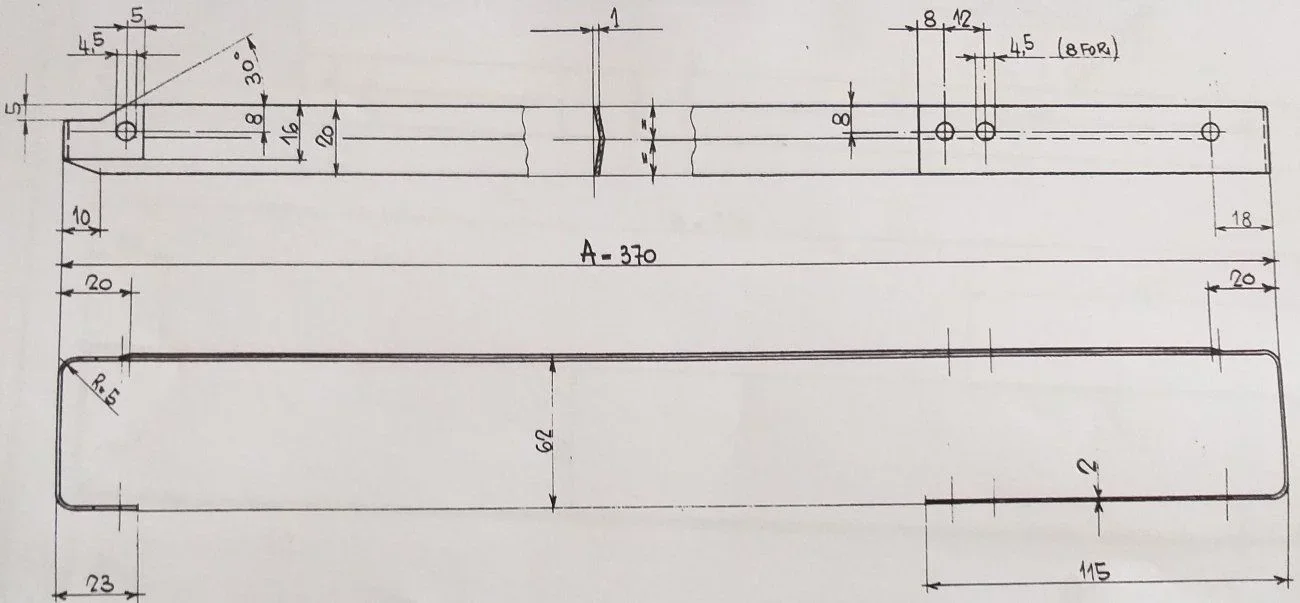

Zweifel an der Handzeichnung gibt es.
wenn es ein Stück ist, sollte es ein gefaltetes Blatt gemacht werden und dann mit dem Formwerkzeug anliegen.



[LucaOt]

Nein, ich konnte nicht. Ich wollte das Forum nur darum bitten.

wenn Sie nach einer bestimmten Funktion suchen, existiert nicht.
Ich bezweifle auch, dass es möglich ist, die Abflachung eines ähnlichen Blattes zu bekommen, aber wenn Sie es geschafft haben, würde ich gerne sehen, wie Sie es taten.



[LucaOt]

Zweifel an der Handzeichnung gibt es.
wenn es ein Stück ist, sollte es ein gefaltetes Blatt gemacht werden und dann mit dem Formwerkzeug anliegen.

Also sollte ich ein Apoosit Ehrgeiz-Tool erstellen. Ich denke, es ist schneller dann in den Tisch zwei unterschiedlich geformte Details: eine tun das Blatt ohne Rippe, von wo aus die Entwicklung zu nehmen und eine mit den "Klasse" Funktionen getan, so dass Sie sehen, wie es enden würde.... wollen Sie fortfahren?



[meccanicamg]

Also sollte ich ein Apoosit Ehrgeiz-Tool erstellen. Ich denke, es ist schneller dann in den Tisch zwei unterschiedlich geformte Details: eine tun das Blatt ohne Rippe, von wo aus die Entwicklung zu nehmen und eine mit den "Klasse" Funktionen getan, so dass Sie sehen, wie es enden würde.... wollen Sie fortfahren?

um es schnell von drei Blättern zu machen: die zwei Seiten mit einem rechteckigen Abschnitt und eine in der Mitte eines v Abschnitts könnte man fast denken, sie an die Spitze des Kopfes oder mit zwei seitlichen Schnüren voll Penetration.



[meccanicamg]

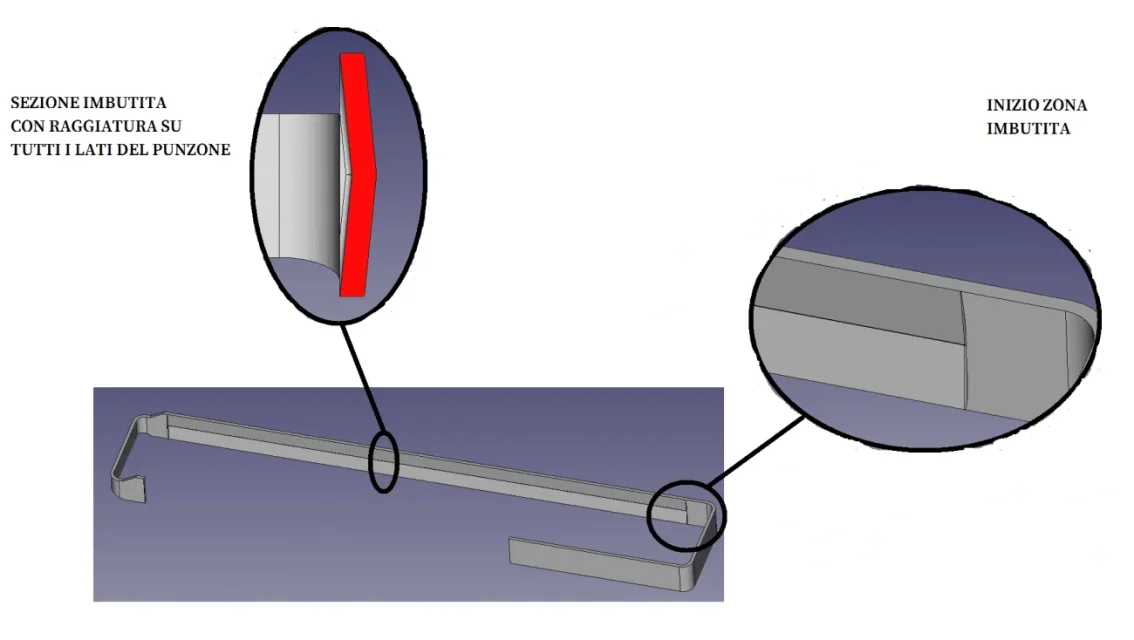

Ich modellierte sehr schnell mit Freecad Ihr Blechobjekt.die schnellste Methode ist, zuerst mit dem Blatt zu bauen steuert alle 20x2mm Gurt machen alle rund. Dann können Sie entweder einen Schnitt im mittleren Abschnitt machen und ein drittes Blatt mit v-Form hinzufügen oder einen Stempel in der benutzerdefinierten Liste hinzufügen und es verwenden, um zu verformen. und schließlich den Schnitt in Form auf der Seite der kurzen Falten und die Löcher halten.
Ich hänge das Schrittmodell an, damit Sie sehen können, wie sich das letzte Modell herausstellt.
Jedoch können Sie entscheiden, es auf andere tausend Weise zu machen... mit den Oberflächen, mit allen Extrusion und Umwandlung nach als Blatt.



[LucaOt]

dies der Umwandlung in Blech war eine Funktion, die ich nicht wusste. Vielen Dank. Ich versuche so schnell wie möglich.
immer zuverlässige und sehr nützliche Foren.
Danke.

Ich modellierte sehr schnell mit Freecad Ihr Blechobjekt.Anhang anzeigen 59155die schnellste Methode ist, zuerst mit dem Blatt zu bauen steuert alle 20x2mm Gurt machen alle rund. Dann können Sie entweder einen Schnitt im mittleren Abschnitt machen und ein drittes Blatt mit v-Form hinzufügen oder einen Stempel in der benutzerdefinierten Liste hinzufügen und es verwenden, um zu verformen. und schließlich den Schnitt in Form auf der Seite der kurzen Falten und die Löcher halten.
Ich hänge das Schrittmodell an, damit Sie sehen können, wie sich das letzte Modell herausstellt.
Jedoch können Sie entscheiden, es auf andere tausend Weise zu machen... mit den Oberflächen, mit allen Extrusion und Umwandlung nach als Blatt.

1



[LucaOt]

Zweifel an der Handzeichnung gibt es.
wenn es ein Stück ist, sollte es ein gefaltetes Blatt gemacht werden und dann mit dem Formwerkzeug anliegen.

am Ende tat ich das und es war die einfachste und sofortige Lösung. Danke.
