Reduziertes und Manöver Lenkrad

[PiE81]

Guten Morgen.
Ich mache eine Dimensionierung, um eine Plattform um 90° zu drehen. Gewicht 300 kg, Baricentro ca. 250mm von der Drehachse.
Ich hatte gedacht, mit einem 340mm Durchmesser Handrad verbunden mit einem endlosen Schraubenreduzierer. Ich habe einen Bericht von 1:30 angenommen, dass auf dem Flyer weniger als die Ausbeute (die wahrscheinlich nicht vernachlässigbar sein wird), eine Kraft von etwa 15 kg erforderlich ist. Was kann ein akzeptabler Wert für die manuelle Handhabung sein?
die Größe und Wahl des Reduzierers muss ich es auf dem maximalen Drehmoment (Ausgang), in meinem Fall 750nm machen?
Danke.



[Calender]

Hi, Sie werden es bereits wissen, aber wenn Sie es brauchen und es ist eine Anwendung in der Sicherheit auch die Unversehrtheit steuert (bis zu i=1:28 generell gibt es keine Probleme, aber Sie müssen immer den Winkel des Propellers überprüfen). Wenn Sie wissen müssen, wie Kraft Sie den Flyer wenden müssen, um die Regeln zu erfüllen, aber 15 kg sicher fallen (anders von morgen muss ich alle Konten auf den Pflanzen wiedergeben und hoffen nicht! >- < < < < < < < < < < < < < < < < < < < < < < < < < < < < >- >- >- < >- < >- < >- < >- < >- >- < >- < >- < >- >- >- < >- >- >- >- < >- < >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- < >- >- < >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- < >- >- < Aber die letzte Frage ist mir nicht klar... Sie meinen, wenn Sie verstehen müssen, ob das abgehende Paar diese Anfrage vom Hersteller nicht überschreiten sollte?



[welcome to the machine]

x Kalander: Unversehrtheit mit i=28 ist eine Daten, die aus direkter Erfahrung oder gibt es ein Berechnungskriterium? Ich hatte negative Erfahrungen (d.h. ich hoffte auf Irrversibilität, aber es gab keine...) mit viel höheren Beziehungen, auch wenn mit Getrieben von ausgezeichneter Rechnung und Leistung, so etwas leichter reversibel . Auch für Sicherheitsregelungen reicht es aus, "autonom" die Unumkehrbarkeit des gewählten Reduzierers zu erklären oder vom Hersteller des Reduzierers anzugeben? einmal auf den bonfiglioli Katalogen gab es ein Sternchen auf den irreversiblen Beziehungen, aber ich fand es nie in den letzten Ausgaben.



[PiE81]

Ich hatte von einem Katalog gesehen, dass irreversibility von i abhängt, aber ich denke, ich kann diese Anforderung loswerden.
Ich habe keine Vorschriften gefunden (zumindest aus einer schnellen Suche), aber ich freue mich, dass Sie sagen, dass 15 kg ausreichend sind.
über die letzte Frage, meinst du das. oder im Katalog der Getriebe, nach der Größe sehe ich ein maximales Drehmoment und eine maximale Leistung.
Ich habe kein Problem mit der Macht. aber das abgehende Paar ist relativ hoch.

Hi, Sie werden es bereits wissen, aber wenn Sie es brauchen und es ist eine Anwendung in der Sicherheit auch die Unversehrtheit steuert (bis zu i=1:28 generell gibt es keine Probleme, aber Sie müssen immer den Winkel des Propellers überprüfen). Wenn Sie wissen müssen, wie Kraft Sie den Flyer wenden müssen, um die Regeln zu erfüllen, aber 15 kg sicher fallen (anders von morgen muss ich alle Konten auf den Pflanzen wiedergeben und hoffen nicht! >- < < < < < < < < < < < < < < < < < < < < < < < < < < < < >- >- >- < >- < >- < >- < >- < >- >- < >- < >- < >- >- >- < >- >- >- >- < >- < >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- < >- >- < >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- >- < >- >- < Aber die letzte Frage ist mir nicht klar... Sie meinen, wenn Sie verstehen müssen, ob das abgehende Paar diese Anfrage vom Hersteller nicht überschreiten sollte?



[meccanicamg]

Hallo an alle, dieses Thema wurde bereits mindestens ein paar Mal auf dem Forum behandelt, das ist eine Masse um eine entfernte horizontale Achse x zu machen.
Also zuerst schauen Sie sich die bereits gemachten Diskussionen an.

Nach der Maschinenrichtlinie ist es notwendig, die Norm für die Ergonomie von Menschenlasten zu betrachten, siehe eine Iso 11228-2 und andere Anhangsregeln. Es wird erreicht, dass wenn das Handrad auf "Nabel" Höhe und mit einer Strahlungsfrequenz etwa 15 kg erreichen kann. in kompletter Ergonomie gibt es Koeffizienten, die die "Fatigue zu wiederholten Zyklen" schätzen, weil Sie nicht zwei Kurbelwindungen benötigen....aber Sie müssen entfesseln und daher die tatsächliche Nutzlast, die auf einem Projekt ausgewertet werden, wird auf 10 kg reduziert.

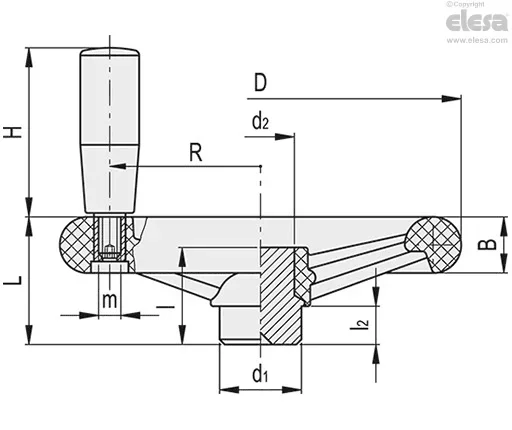

wenn Sie einen Flyer verwendenSoja, die größte hat einen Radius von 160 mm und ist bereits unter denen, die beginnen, nicht sehr handlich zu sein, weil je mehr der Radius zunimmt und je mehr Sie zurück bewegen müssen.also 100n Hand multipliziert 0,16 m Arm macht den Mann Übungen 16nm des ankommenden Drehmoments.
Wenn Sie 3000n Kraft multipliziert Arm 0,25 m gewinnen müssen, haben Sie ein ausgehendes Paar zu gewinnen 750nm.
um das Mindestreduktionsverhältnis zu haben, das ist, was das ankommende Paar multipliziert, um das abgehende zu geben, müssen Sie 750/16 = 47 tun.
Wenn Sie also einen Reduzierer mit i=28 nehmen, werden Sie es nie machen, ein ausreichendes Paar zu erzeugen, wenn Sie nicht auf Gewicht auf dem Flyer setzen.
Denken Sie daran, dass all das mit 100% Leistung funktioniert. Wenn Sie einen endlosen Schraubenverkleinerer nehmen, haben Sie eine Ausbeute um 60/70%, und dies ist Stärke, die Sie in Reibung verlieren und nicht verwenden, um Ihre abgehende Belastung zu gewinnen.

Da der Mann faul ist, kann man nicht mehr als eine Runde pro Sekunde erwarten, dann 60 Umdrehung Regime... höchstens, wenn er jung ist, kommt er um 90 Uhr.

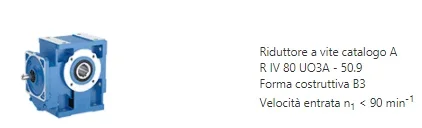

in den Katalog (Online-Konfigurator) der roten Getriebe, erhalten Sie diesen Reduzierer.
dass, wie Sie aus der pdf-Datei sehen, 62% Ausbeute hat und das bedeutet, dass, um 750nm heraus zu erhalten, mit i=50.9 Verhältnis benötigen Sie in Eingabe 14.7nm, die von insgesamt 23nm unter Berücksichtigung der Ausbeute von 62% erzeugt werden. Das bedeutet, dass es tatsächlich 14.5 kg Kraft auf die Kurbel....so sind wir an der Grenze der Anwendung. ...und erhöhen das Reduktionsverhältnis etwas mehr oder erhöhen den Kurbelradius.

Beachten Sie, dass dieser Reduzierer nicht irreversibel ist und daher sicher sein muss, dass es eine mechanische Bremse stromaufwärts benötigt, um sicherzustellen, dass die Last nicht während des Verlassens des Flyers gerät.

Dies sind die Konten, ohne Beschleunigung.
dann bleiben die Vorschriften viel für diese Anwendungen, besonders wenn es Menschen und Dinge auf der Plattform und in der Nähe gibt.



[meccanicamg]

x Kalander: Unversehrtheit mit i=28 ist eine Daten, die aus direkter Erfahrung oder gibt es ein Berechnungskriterium? Ich hatte negative Erfahrungen (d.h. ich hoffte auf Irrversibilität, aber es gab keine...) mit viel höheren Beziehungen, auch wenn mit Getrieben von ausgezeichneter Rechnung und Leistung, so etwas leichter reversibel . Auch für Sicherheitsregelungen reicht es aus, "autonom" die Unumkehrbarkeit des gewählten Reduzierers zu erklären oder vom Hersteller des Reduzierers anzugeben? einmal auf den bonfiglioli Katalogen gab es ein Sternchen auf den irreversiblen Beziehungen, aber ich fand es nie in den letzten Ausgaben.

Bei den Endlos-Schraubengetriebe ist es erforderlich, über i=90 hinauszugehen, um sich mit an der Austrittswelle befestigtem Gewicht und reichlichem Sling als irreversibel erwiesen zu haben.
Verhältnis i=15 - 30 - 60 sind umkehrbar weniger und weniger zum Anstieg des Berichts, aber wenn Sie einen Ausstieghebel angreifen.... Klavier beginnt zu drehen.



[meccanicamg]

die Auswahl der Getriebe im Katalog muss dadurch erfolgen, dass das Ausgangskoppler, das größer oder gleich sein muss, aufgesetzt wird. wenn es größer ist, wird das Verhältnis zwischen dem erforderlichen Drehmoment und dem Drehmoment der Servicefaktor oder überdimensioniert.
das Reduktionsverhältnis ist das, was man sich anschauen muss und die Anzahl der herausstellen oder ankommenden...je nach Papier oder Digitalkatalog.
Wenn Sie einen Leistungskonfigurator wie den von roten Getrieben verwenden, können Sie bereits das Getriebe für Sie bestimmen.
Es ist nicht Ihr Fall, aber die Getriebe müssen auch zur Wärmeabgabe überprüft werden.
sicher, dass diese Konzepte, für eine technische Büroperson, die in seinem Profil die Verwendung von kisssoft, muss viel mehr als assimiliert sein. sind am Fuße der Mechanik der Zahnräder und der Getriebe des Fahrrades.

Alles in allem, wenn Sie 400v Drehstrom bringen können, schlage ich vor, dass Sie einen Elektromotor mit Wechselstrombremse auf den Motor setzen, so dass es von der Feststellbremse, wenn Sie das Drehmoment nicht auf den Motor anwenden. Darüber hinaus, wenn Sie noch mehr reduzieren, da ein Motor auf 1000rpm drehen wird, haben Sie auch mehr Chance, auf eine irreversible Bewegung und daher mehr Sicherheit der Anwendung zu gehen.

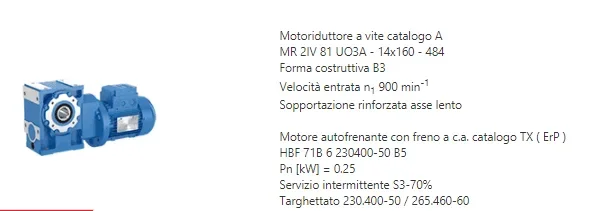

Sie erhalten diesen Artikel:



[Calender]

x Kalander: Unversehrtheit mit i=28 ist eine Daten, die aus direkter Erfahrung oder gibt es ein Berechnungskriterium? Ich hatte negative Erfahrungen (d.h. ich hoffte auf Irrversibilität, aber es gab keine...) mit viel höheren Beziehungen, auch wenn mit Getrieben von ausgezeichneter Rechnung und Leistung, so etwas leichter reversibel . Auch für Sicherheitsregelungen reicht es aus, "autonom" die Unumkehrbarkeit des gewählten Reduzierers zu erklären oder vom Hersteller des Reduzierers anzugeben? einmal auf den bonfiglioli Katalogen gab es ein Sternchen auf den irreversiblen Beziehungen, aber ich fand es nie in den letzten Ausgaben.

Hi, die Konzepte sind mit dem Winkel des Propellers verbunden, über einem bestimmten Wert (ich gehe ein wenig nach Speicher, aber sollte 20 sein) gibt es eine volle Reversibilität, unter einem bestimmten Wert (wenn ich mich nicht schlecht erinnern 3°) gibt es eine volle Reversibilität. für die Art der Anwendung in Frage, auch mit den Technikern der Varvel in der Vergangenheit gesprochen (340 kg bis 200 mm Arm) Ich wurde diesen Wert gegeben, aber ich bestätige, dass es Kataloge zu Rigurado gibt, aber wir benutzten eine pneumatische Bremse. Unumkehrbarkeit ist jedoch ein subtiles Konzept, wenn es eine sehr hohe Belastung und leichte Vibrationen gibt, auch bei voller Unumkehrbarkeit könnte die Last absteigen (Sie erstellen Mikro-Innenkontakte). Dies geschieht insbesondere dann, wenn der Reduzierer geritten ist (Anzüge an die Lippe angepasst, Zählpunkte poliert.). Dies geschah beispielsweise in einer unserer Anwendungen. für die, wenn die Anwendung ein Risiko für Personen bestimmt, die im Bereich arbeiten, zum Beispiel, es wirklich eine Bremse (im Falle des Motors, verwenden Sie ein Autofrenant).

Nach der Maschinenrichtlinie ist es notwendig, die Norm für die Ergonomie von Menschenlasten zu betrachten, siehe eine Iso 11228-2 und andere Anhangsregeln.

Aber wenn Sie einen Flyer ohne Knopf verwenden? Ist die Rede gleich? von uns zum Beispiel verwenden zwei Arme, um sie zu bewegen und daher das Paar mit gleicher Stärke verdoppelt, weil Sie nicht den Radius betrachten, sondern den Durchmesser (mit zwei Händen) ... dann ist es auch wahr, dass die Kräfte nicht perfekt radial sind, aber ich gebe zu, dass ich nicht viel technische Kultur der Vorschriften in Bezug auf ... so dass ich mich darauf, diese Details der Vorschriften besser verstehen.... (vorgesehen, dass nach diesem Konzept keine der Kundenbetreiber jemals beschwert oder nicht erhalten)



[meccanicamg]

Aber wenn Sie einen Flyer ohne Knopf verwenden? Ist die Rede gleich? von uns zum Beispiel verwenden zwei Arme, um sie zu bewegen und daher das Paar mit gleicher Stärke verdoppelt, weil Sie nicht den Radius betrachten, sondern den Durchmesser (mit zwei Händen) ... dann ist es auch wahr, dass die Kräfte nicht perfekt radial sind, aber ich gebe zu, dass ich nicht viel technische Kultur der Vorschriften in Bezug auf ... so dass ich mich darauf, diese Details der Vorschriften besser verstehen.... (vorgesehen, dass nach diesem Konzept keine der Kundenbetreiber jemals beschwert oder nicht erhalten)

Verzeihen Sie mir, aber eine Runde eine Sekunde mit zwei Händen können Sie nicht tun, so dass das Paar mit dem Knopf und einem Arm gegeben wird.
mit zwei Händen machen Sie nur Anpassungen.
Sie sind jedoch Dinge, die in der Gesetzgebung mehr oder weniger erklärt werden und deshalb sprechen wir über Ergonomie der Bewegungen.
