NX e Reverse Engineering Dateien stl

[Nicola21]

guten Morgen für alle sind neu des Forums, aber ich benutze nx für 15 Jahre, neben solidworks, catia, creo, solidedge. .
heute das Unternehmen, wo ich arbeite und wo ich nx9/11 benutze, möchte ein 3d-Scanner, um die Funktionen des Stilbüros zu implementieren.
der Scanner liefert eine Mathematik im Stl-Format, die ich in nx aber nicht in Bezug verwenden kann, z.B. durch Schnittflächen und Ebenen, an Punkten zu Gleisprofilen, auf denen dann Oberflächen bauen und eine solide parametrische erstellen. Ich kann die Profile maximieren, aber die Genauigkeit ist schlecht.
Ich frage mich, ob es in nx 9/11 eine Möglichkeit gibt, konsequente Referenzen zu erhalten, aus denen Profile, Abschnitte, von denen zu beginnen, um handhabbare Oberflächen zu schaffen.
Danke.



[ceschi1959]

guten Morgen für alle sind neu des Forums, aber ich benutze nx für 15 Jahre, neben solidworks, catia, creo, solidedge. .
heute das Unternehmen, wo ich arbeite und wo ich nx9/11 benutze, möchte ein 3d-Scanner, um die Funktionen des Stilbüros zu implementieren.
der Scanner liefert eine Mathematik im Stl-Format, die ich in nx aber nicht in Bezug verwenden kann, z.B. durch Schnittflächen und Ebenen, an Punkten zu Gleisprofilen, auf denen dann Oberflächen bauen und eine solide parametrische erstellen. Ich kann die Profile maximieren, aber die Genauigkeit ist schlecht.
Ich frage mich, ob es in nx 9/11 eine Möglichkeit gibt, konsequente Referenzen zu erhalten, aus denen Profile, Abschnitte, von denen zu beginnen, um handhabbare Oberflächen zu schaffen.
Danke.

Es ist mir nicht ganz klar, was Sie sagen, in dem Sinne, dass ein Konto ist reverse Engineering richtig, und das heißt, stl Manipulation und Rekonstruktion von Oberflächen aus dem gleichen, ein weiteres Konto ist, Abschnitte zu machen, von denen später die beherrschbaren Oberflächen rekonstruieren, aber dass "wir sehen nach".

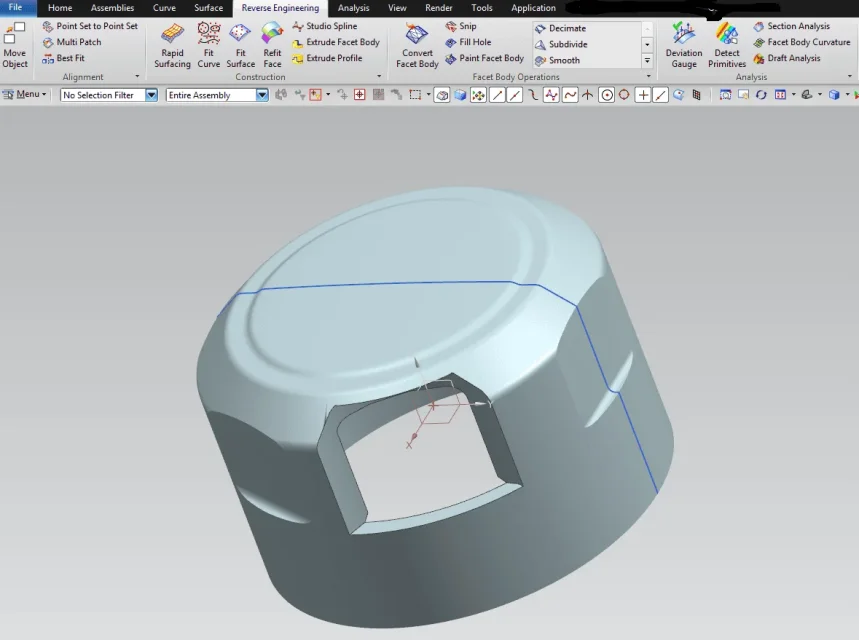

Platzieren Sie ein Bild, wo Sie das Reverse Engineering-Modul (nx11) und seine Befehle sehen können.
Einige sind mit Grundlizenzen aktiv, während andere größere Lizenzen benötigen.
Sie können auch einen geladenen Stl als konvergenten Körper sehen, auf dem Sie boolean und Abschnitte machen können.
Wenn Sie genauere Informationen wünschen, fragen Sie einfach.
Hi.



[Nicola21]

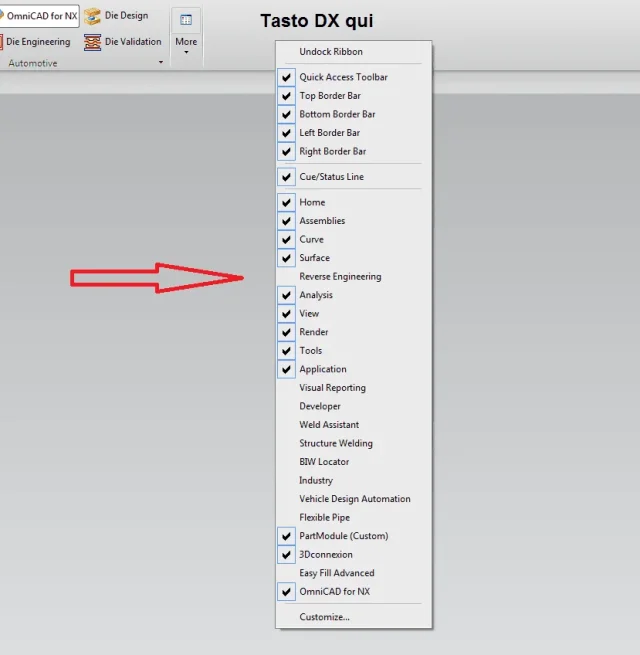

Lassen Sie uns sagen, dass das Maximum für mich wäre, genau den Stl zu konvertieren, der aus dem 3d-Scanner in Schritt oder iges oder x_t kommt und dann einen soliden zu parametrisieren und zu ändern, aber ich weiß nicht, ob Sie... Ich möchte verstehen, ob es in nx eine Möglichkeit gibt, den Stl zu manipulieren und die Oberflächen wieder aufzubauen oder Abschnitte, Skizzen, Führungen und Splines zu formen. in meinem nx9/11 ist das Reverse Engineering-Modul nicht da, kann ich die Lizenz möglicherweise integrieren?
die Alternative für mich wäre, das "Bild 3d" des Stl neu zu berechnen und alles zu rekonstruieren, aber mit schlechter Annäherung..
Danke.



[ceschi1959]

sagen wir, dass das Maximum für mich wäre, genau den Stl aus dem 3d-Scanner in Schritt oder iges oder x_t umzuwandeln und dann einen soliden zu parametrisieren und schließlich zu ändern,

questo te fa nessun cad

wenn in nx die Möglichkeit besteht, den Stl zu manipulieren und die Oberflächen zu rekonstruieren oder Abschnitte, Skizzen, Führungen und Splines zu formen Oberflächen zu erhalten. in meinem nx9/11 ist das Reverse Engineering-Modul nicht da, kann ich die Lizenz möglicherweise integrieren?

grundlegende Befehle sind auf allen nx Lizenzen nur das Modul anzeigen

die Alternative für mich wäre, das "Bild 3d" des Stl neu zu berechnen und alles zu rekonstruieren, aber mit schlechter Annäherung..
Danke.

der gebogene Comado-Abschnitt (nicht Schnitt I empfehle) funktioniert auf dem Stl und erstellt Abschnitte, die Sie mit Spline oder Skizze nähern können.
Ich versichere Ihnen, weil ich das tat, dass Sie mit einer Grundlizenz fast alles tun können.
um zu sehen, welche Lizenz Sie auf Menü zu gehen haben>help>about nx>system informationen und wo es geschrieben Bündel in der Nutzung siehe Lizenz.

Hi.



[Nicola21]

Vielen Dank! Ich habe das Reverse Engineering aktiviert und versuche die Befehle, im Grunde mit schnellem Surfen kann ich komplexe Oberflächen wie ein Gesicht oder Hand rekonstruieren!



[bulinorotto]

Lassen Sie uns sagen, dass das Maximum für mich wäre, genau den Stl zu konvertieren, der aus dem 3d-Scanner in Schritt oder iges oder x_t kommt und dann einen soliden zu parametrisieren und zu ändern, aber ich weiß nicht, ob Sie... Ich möchte verstehen, ob es in nx eine Möglichkeit gibt, den Stl zu manipulieren und die Oberflächen wieder aufzubauen oder Abschnitte, Skizzen, Führungen und Splines zu formen. in meinem nx9/11 ist das Reverse Engineering-Modul nicht da, kann ich die Lizenz möglicherweise integrieren?
die Alternative für mich wäre, das "Bild 3d" des Stl neu zu berechnen und alles zu rekonstruieren, aber mit schlechter Annäherung..
Danke.

in den neuen Versionen haben Sie das Reverse-Modul und das gesamte konvergente Teil (d.h. verwenden stl fast wie es ein solide war)



[protovision3d]

guten Morgen für alle sind neu des Forums, aber ich benutze nx für 15 Jahre, neben solidworks, catia, creo, solidedge. .
heute das Unternehmen, wo ich arbeite und wo ich nx9/11 benutze, möchte ein 3d-Scanner, um die Funktionen des Stilbüros zu implementieren.
der Scanner liefert eine Mathematik im Stl-Format, die ich in nx aber nicht in Bezug verwenden kann, z.B. durch Schnittflächen und Ebenen, an Punkten zu Gleisprofilen, auf denen dann Oberflächen bauen und eine solide parametrische erstellen. Ich kann die Profile maximieren, aber die Genauigkeit ist schlecht.
Ich frage mich, ob es in nx 9/11 eine Möglichkeit gibt, konsequente Referenzen zu erhalten, aus denen Profile, Abschnitte, von denen zu beginnen, um handhabbare Oberflächen zu schaffen.
Danke.

Hi, die Sache ist nicht einfach, ich habe einen geomagischen Erfassungsscanner und wie Cad Solidworks. Viel für Jahre, um gute Ergebnisse zu erhalten, die nie perfekt im Penny sind und dort zu bekommen, müssen Sie an viel Zeit arbeiten. Wenn Sie Ihre Ideen ein wenig erhellen wollen und sie dann auf nx anwenden, die ich nicht weiß, schauen Sie sich dieses Video an

Ich weiß nicht, was ich vorschlagen soll. Viel Glück.



[IPdesign]

Lassen Sie uns sagen, dass das Maximum für mich wäre, genau den Stl aus dem 3d-Scanner in Schritt oder iges oder x_t umzuwandeln und dann einen soliden zu parametrisieren und schließlich zu ändern...

Wie Sie zu Recht beantwortet haben, wird die "Konversion" nicht von einem Cad gemacht.
aber es ist ein grundlegendes Problem auf der Art der Geometrie, in der Tat ist stl im Wesentlichen der Schritt nach dem Import der Cloud von Punkten, wo das System eine Triangolarisierung (für den Begriff) der Cloud durchführt.
Im Wesentlichen gibt es eine Pseudohaut, die durch Dreiecke gebildet wird. nach der Scan-Toleranz haben Sie mehr oder weniger Dreiecke .
selbstverständlich werden die stl-Dateien geboren, um im Prototyping-Feld mit 3d-Drucken verwendet werden, wo das Schneiden von Scans erlaubt, den Scanfehler viel anzunähern.
für ein Design verwenden ist es notwendig, die manuelle Intervention des Designers, der " weiß, was zu tun" und vor allem weiß, wie zu verstehen / zu erkennen, was ein Scan-Fehler sein kann oder nicht.
