Problem bei der Definition von Teilkörper als Arbeitsobjekt

[Kekko999]

Guten Abend.
Mein Name ist Franciscan und ich bin Student des Luft- und Raumfahrttechnikkurses.
Verwendung von Airfoiltools Ich berichtete über Catia ein Naca-Profil 0012, von der generativen Form Design-Umgebung zum Teil-Design, um das Prisma des Flügels zu schaffen, ich kann nicht im Teilkörper die Spline der Form definieren, praktisch verschwindet alles. Können Sie mir sagen, was das Problem ist? Danke.



[falonef]

Was meinst du damit, alles ist weg?



[Kekko999]

Was meinst du damit, alles ist weg?

Wenn ich auf den Teilkörper gehe, um ein Prisma zu schaffen, kann er die Spline nicht erkennen. das Arbeitsobjekt ist kein Körper



[falonef]

können Sie die Datei, Bilder usw. posten?



[gianni55]

Vielleicht passiert es, weil Sie aktiv auf der geometrischen Gruppe sind: Sie müssen den Körper aktivieren,
dann, wenn die Spline nicht durch einen anderen Fehler geschlossen wird..



[falonef]

ist das, was ich fürchtete, aber ohne ein Beispiel schwer zu bestätigen



[Kekko999]

Vielleicht passiert es, weil Sie aktiv auf der geometrischen Gruppe sind: Sie müssen den Körper aktivieren,
dann, wenn die Spline nicht durch einen anderen Fehler geschlossen wird..

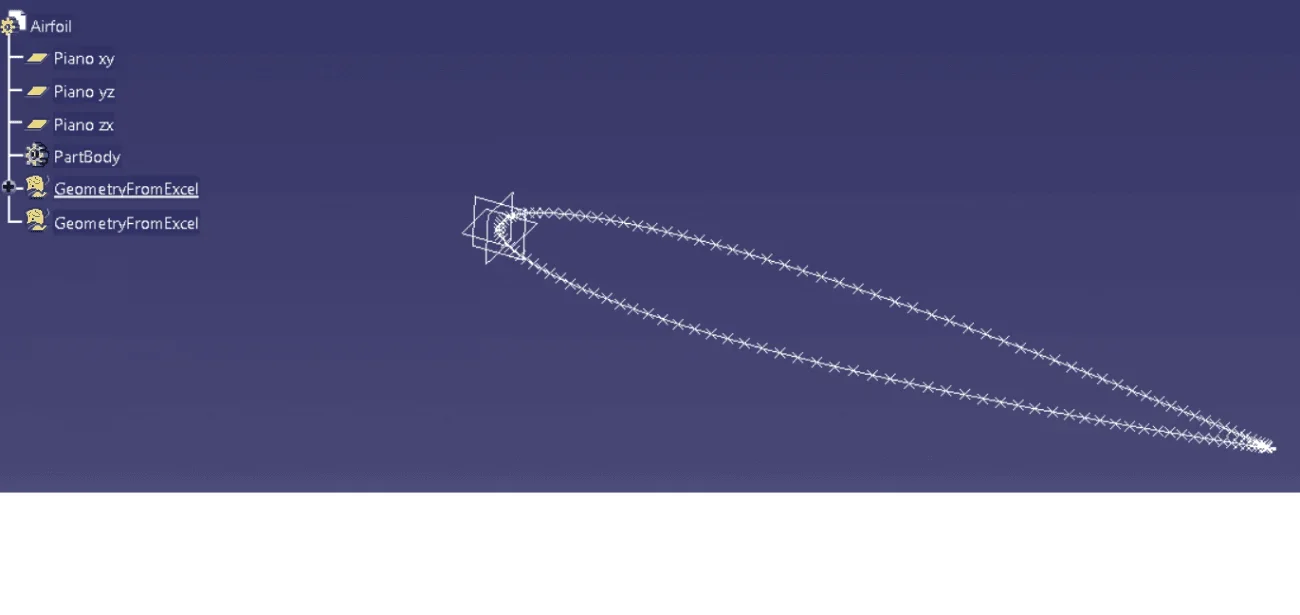

keine Spline ist immer geöffnet, indem ich die Punkte von der Website Airfoil-Tools meldete, dann habe ich sie durch Extrapolation geschlossen. Jedoch nach der Definition der Spline, Ich nehme mich zurück zu Teil-Design, um den Prisma-Befehl zu verwenden, und die Allerte erscheint, wo Sie den Arbeitskörper definieren müssen (die ich erstellt, wenn Sie von dem Baum nach links im Foto oben sehen) nicht erkennen die Kurve.



[Kekko999]

Vielleicht passiert es, weil Sie aktiv auf der geometrischen Gruppe sind: Sie müssen den Körper aktivieren,
dann, wenn die Spline nicht durch einen anderen Fehler geschlossen wird..

Wenn ich direkt auf den Teilkörper klicke, um ihn als Objekt der Arbeit zu definieren, verschwindet die Spline das Problem. Ich glaube nicht, dass er sie erkennen kann.



[falonef]

na posting die Datei nicht?

Ich baue keine Komponenten für die Luftkraft



[gianni55]

wahrscheinlich haben Sie das Icon ausgewählt, das es Ihnen erlaubt, nur die aktive geometrische Gruppe anzuzeigen (es ist die untere, die gestapelte Bücher ähnelt)



[Kekko999]

wahrscheinlich haben Sie das Icon ausgewählt, das es Ihnen erlaubt, nur die aktive geometrische Gruppe anzuzeigen (es ist die untere, die gestapelte Bücher ähnelt)

Toll! Vielen Dank war das Problem
