su lamiera piegata

  • Ersteller Ersteller Simonnvrg
  • Erstellt am Erstellt am

Simonnvrg

Guest
Guten Morgen.
Ich suche nach Tipps, um das Bugna in Bildern zu erstellen, beginnend von einem soliden Blatt gefaltet 90° mit 1mm Dicke mit dem Umweltteil Design oder generatives Blechdesign.
oder wenn es etwas "truck" gibt, um es von einem festen bereits fertig zu dem, was ich modeling. Danke im Vorausesterno.jpg interno.jpg

Guten Morgen.
Ich suche nach Tipps, um das Bugna in Bildern zu erstellen, beginnend von einem soliden Blatt gefaltet 90° mit 1mm Dicke mit dem Umweltteil Design oder generatives Blechdesign.
oder wenn es etwas "truck" gibt, um es von einem festen bereits fertig zu dem, was ich modeling. Danke im VorausAnhang anzeigen 61012 Anhang anzeigen 61013
offen nicht Modellkonsolen dieser Art, so kann ich nur Standardoptionen angeben ...

Unter anderem nutze ich v5/v6 bei der Arbeit, dann machen Screenshots von welchem Modell, ich vermisse, darüber zu sprechen.

Zunächst wäre es besser, wenn es sich um einen gefalteten Blechhalter handelt, ihn in der "Blechmetall"-Umgebung zu definieren, so dass die verschiedenen Biegeparameter eingehalten werden.

die "normale" Lösung würde so aussehen
Ansonsten gibt es verschiedene andere Optionen, je nachdem, was Ihre Ausgangssituation ist und was Ihr Endergebnis ist.

Zum Beispiel, Ihr Ausgangsfest, ist es parametrisch oder ist es ein fester Toter? und Ihre endgültige solide, wie sollte es sein, wenn es ein solides, es ist nur das Ergebnis einer Oberflächendicke oder haben Sie eine ganze Reihe von Teil-Design-Operationen?

denn je nach oben gibt es verschiedene Optionen, jeweils mit ihren positiven und negativen Seiten.


1) Festkörper: Rebuilden Sie das Feature mit Feature-Erkennung, kopieren und fügen Sie das Feature in Ihren festen.
für komplexe Formen wird rognose, aber auf der Ebene eines zylindrischen Fehlers, sollte es ankommen....


2) Gemischte Oberflächen/Feststoffe: 2 Skizzen erstellen, Extrusionsflächen, Feststoffe, Oberflächendicke, in Ihren Festkörper hinzufügen

3) Feststoffe: Verfahren als 2), jedoch mit Prisma

4) Oberflächen/Feststoffe : Oberflächenextrakte, untrim (unterteilt, wenn es Ihnen sagt, dass sie mehr als 1 ) , im Fall mehr 'ticker sollte Ihnen eine quadratische Oberfläche, die Sie extrapolieren müssen, etc. etc.

Wie Sie sehen können, gibt es verschiedene Möglichkeiten zu tun, was Sie haben, vage erwähnt. Das Problem ist zunächst, zu verstehen, was Ihr Ausgangspunkt ist und was Ihr Ankunftspunkt will.

Wenn das ein nicht-former Zylinder ist, habe ich Zweifel an seiner perfekten Bedruckbarkeit.

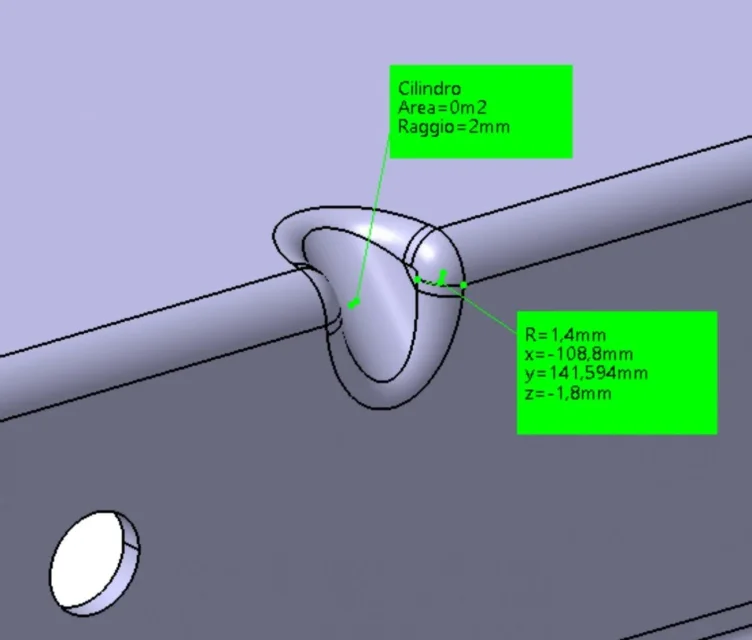

ps2 dieser Radius 1,4 mm....

ersten Dank für die Antwort,
am Ende nutzte ich die Befehlskosten Versteifung in der Blechumgebung (Ich war falsch, um es Bugna zu definieren, wenn in Wirklichkeit seine Funktion genau das ist, was es den Befehl nennt). Ich wusste diese Modellierungsumgebung nicht gut, aber ich wusste nicht, dass es eine Besonderheit gab. Ich habe genau das Ergebnis, das ich wollte.
Vielen Dank für Ihre Hilfe
