Probleme mit Gelenken in 3D-Strukturelementen

[gege7]

Guten Morgen, alle!
erste Botschaft in diesem Forum, die ich mit Freude weiß, alle in italy gemacht werden.

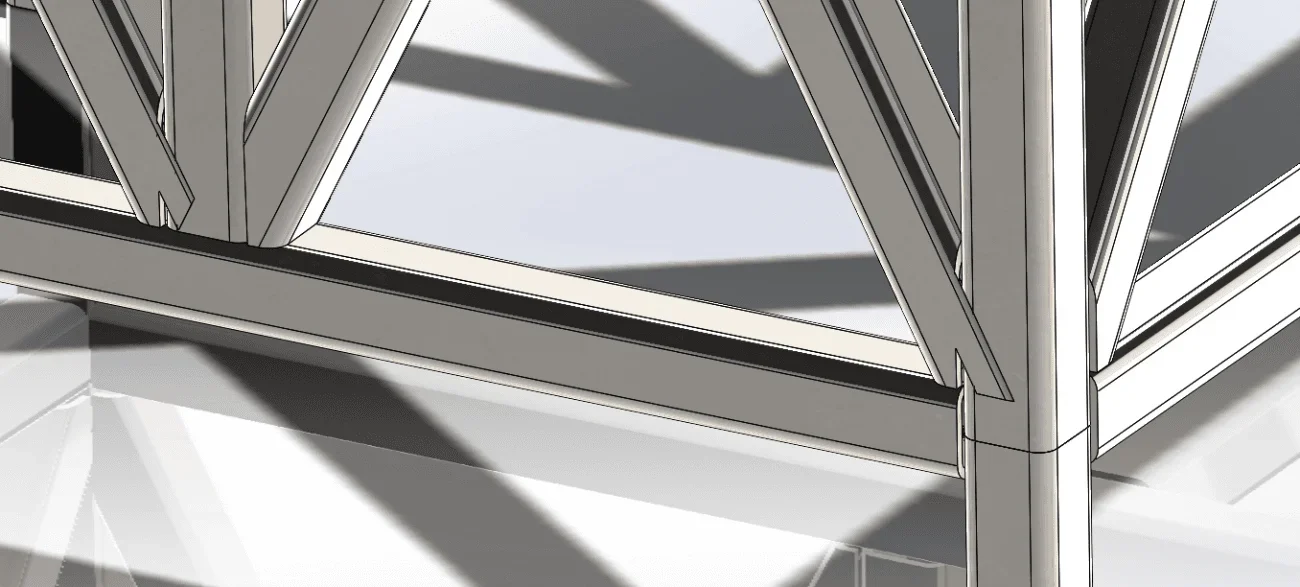

Ich habe ein Problem mit diesem Rahmen, den ich als 3d Skizze entworfen habe. Einfügen der Strukturelemente, einige Balken setzen sie rotieren und ich muss sie manuell durch Einfügen der Ecke drehen. das Problem ist, dass als Rest bleiben die Gelenke schlecht gemacht. eindeutig ist es nicht der Fall, sie mit diesen nicht angesetzten Details in die Produktion zu schicken.

Was empfehlen Sie?
Danke im Voraus an alle

Grüße



[MassiVonWeizen]

schwer zu sagen aus einem Bild; Sie müssen sehen, wie Sie modeled.
die Datei anhängen und im Profil die Version von solidworks schreiben



[gege7]

Danke für die schnelle Antwort.



[MassiVonWeizen]

Ich kann es nicht öffnen, also frage ich mich, wie Sie die Balken gedreht haben, die versteift sind?



[gege7]

Setzen Sie die Ecke in das Menü der Strukturelemente, für jedes neue Element, das ich eingefügt. die Ecken waren alle bemerkenswert daher 30 45 oder 60 Grad



[MassiVonWeizen]

nicht Ecken auf das Auge setzen, sondern die Ausrichtung mit dem Richtungsvektor (vor der Winkeleinstellung) verwenden.
Andere tun separate Funktionen und verwenden kurze / erweiterte Funktion



[gege7]

Vielen Dank! Ich versuche zu sehen, was ich am Tag tun kann, dann zeige ich dir, wie es ging.



[MassiVonWeizen]

Sie sehen sofort den Unterschied, weil durch die Eingabe der Ecke die Flächen der Lagerrohre und Verstärkungen nicht parallel sein werden, während die parallele Ausrichtung
darauf achten, dass jede Seite ihre Ausrichtung haben muss, so dass Sie so viele Gruppen machen müssen



[MassiVonWeizen]

ein Beispiel



[gege7]

Es funktioniert!
Danke. @massivonweizen für Hilfe und für das Beispielteil



[Sp4rk0]

Guten Morgen.
Verzeihung, aber ich bin mit diesem Post verbunden, um nicht neue zu öffnen.

zu mir passiert oft, dass die Funktion "accorcia/estendi" Referenzen und Sprünge verliert.

Wenn ich den Teil öffne, ändere ich die Funktion "accorcia/stendi" und prüfe einfach v ohne etwas anderes zu tun, setzt sich die Funktion sofort ein, ohne etwas zu tun, aber jedes Mal muss ich zur Änderung der Funktion gehen und schließen, weder die ctrl+q.

Hast du eine Ahnung, warum das passiert?

Danke.



[re_solidworks]

Guten Morgen.
Verzeihung, aber ich bin mit diesem Post verbunden, um nicht neue zu öffnen.

zu mir passiert oft, dass die Funktion "accorcia/estendi" Referenzen und Sprünge verliert.

Wenn ich den Teil öffne, ändere ich die Funktion "accorcia/stendi" und prüfe einfach v ohne etwas anderes zu tun, setzt sich die Funktion sofort ein, ohne etwas zu tun, aber jedes Mal muss ich zur Änderung der Funktion gehen und schließen, weder die ctrl+q.

Hast du eine Ahnung, warum das passiert?

Danke.

Es passiert nicht unmotiviert zu mir, wenn du springst es für eine Veränderung. Was verkürzen Sie normalerweise? Gesichter oder Körper? normalerweise sind die Körper zuverlässiger. Verwenden Sie 2019?
