Definition expliziter Plan

[carlo alberto 21]

Guten Morgen, alle.
Ich entschuldige mich vorab für meine Ignoranz, aber ich bin jetzt den Oberflächen in cativa v5 gegenüber.
Ich versuche, ein Modell einer sehr unregelmäßigen Plastikröhre zu replizieren und ich habe explizite Pläne gefunden.
in der Plan-Erstellung-Menü erscheint mir nicht diese Option, und ich weiß nicht, wie sie zu replizieren.
Ich wollte Sie fragen, ob mir jemand erklären kann, wie es zu tun ist und welche Vorteile sie bringen.
Danke.
Auto



[AlessandroC.]

Hi, Carlo.
Ich kam nie über diesen konkreten Fall, also schlage ich vor, Sie warten auf jemanden, der mehr auf das Thema vorbereitet ist.

durch Speicher explizite Geometrien erhalten werden, wenn Sie während der Erstellung von Geometrie (in Ihrem Fall ein Plan) einen bestimmten Befehl aktiviert haben: es heißt "eine Referenz erstellen" oder "eine Referenz einfügen" und hatte als Symbol den Caia-Baum mit Blitz.
Wenn nicht err, ist explizite Geometrie nichts anderes als eine "nicht-änderbare" Geometrie, und in der eine auf dem logischen Baum sollte nicht das "+" Symbol mit allen Parametern / Eigenschaften haben.
Ich nehme an, dass beide "Fixe" im Teil haben, die nicht verschoben werden können (als wären sie die Pläne des absoluten Referenzrahmens der Datei).
Ehrlich gesagt sehe ich in meiner Arbeit nicht die Notwendigkeit, sie zu benutzen, aber sicherlich gibt es Fälle, in denen sie nützlich zurückkommen

Wenn ich neugierig sein kann, was meinst du mit "sehr unregelmäßiger" Geometrie?



[carlo alberto 21]

Alessandro
Ich bestätige, dass das Plansymbol Blitz hat, wie Sie sagen und nicht editierbar ist.
nach der Nachricht, die ich versuchte, den Baum der Startdatei ohne diese Pläne zu replizieren und ich schaffte es, das Modell zu vervollständigen, so dass Sie Recht haben, wenn Sie sagen, es ist nur eine Referenz.

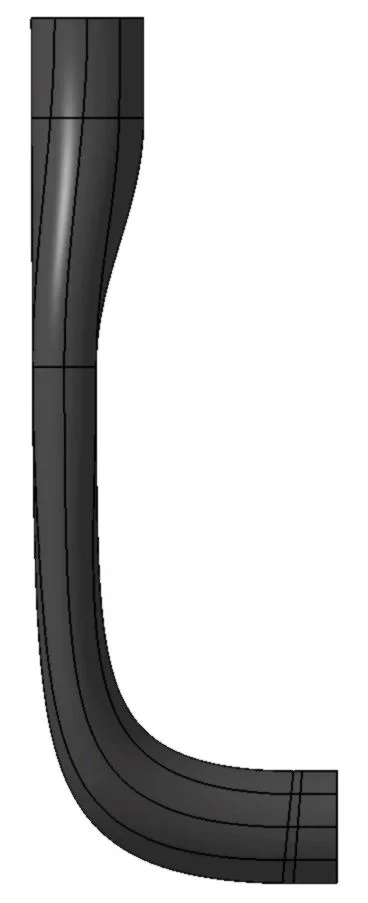

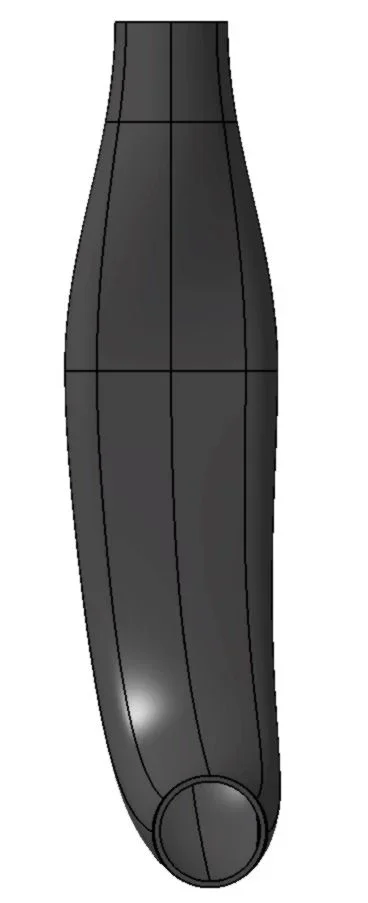

ist ein Absaugrohr eines Kessels, der verschiedene Komponenten durchdringt, so dass er viel im mittleren Abschnitt festigt und zwei nicht-axiale Austritte mit rundem Abschnitt aufweist.
Ich habe sehr unregelmäßig geschrieben, aber vielleicht nur für mich, dass ich an sehr geometrische Formen gewöhnt bin.
Danke für die Antwort
