Wahl der Kreiselpumpe für das Waschsystem

[IlConte94]

guten Morgen für alle, sicherlich meine Frage betrifft nicht wirklich mechanisches Design, so hatte ich falsch Abschnitt bewegt sowie in der richtigen: Ich muss eine Pumpe für eine Düsenwaschanlage wählen. Ich wollte wissen, ob meine Argumentation, Prävalenz und Umfang zu verstehen, richtig ist: Ich verlasse die Düsen (von denen ich sie bereits habe und kann sie nicht ändern), ich wähle einen Druck, auf den ich sie arbeiten und den Düsenstrom aus dem Düsentisch bekommen möchte. Ich multipliziere den Bereich für die Anzahl der Düsen (10 in meinem Fall) und erhalten den Gesamtdurchfluss. an dieser Stelle, aufgrund der Prävalenz, transformiere ich den Druck der Düsen in Prävalenz und die Höhe auf die Höhendifferenz (klein, etwa halb Meter) zwischen Saugen und gesendet. Vielleicht erhöhen Sie den erhaltenen Wert leicht, um die verschiedenen Lastverluste zu berücksichtigen.
durch diese Argumentation erhalten ich:
28.5 l/min (2.85 für Einzeldüse); Prävalenz ca. 50/55 Meter. um zu einer solchen Prävalenz zu gelangen, habe ich die Hypothese, die Düsen bei 5 bar arbeiten zu lassen.
Ich wollte Sie fragen, ob sie plausible Werte scheinen oder ob sie seltsam sind: Ich, in die Tabellen einiger Zentrifugalpumpen, bekannt als die Durchflussrate ist gering im Vergleich zur Prävalenz und daher gehe ich definitiv mit niedriger Ausbeute arbeiten. .
Ich weiß nicht, ob die Begründung, vor allem der Umfang, richtig ist..
Danke.

p.s: Ich vergaß zu sagen, um die Anwendung besser zu verstehen, dass die 10 Düsen an einem Rohr verschweißt sind, so habe ich eine einzige Leitung, die dann in den einzelnen Düsen verzweigt



[scalva]

Was musst du waschen?
mit 5 bar Wasser die Blumen..



[IlConte94]

Was musst du waschen?
mit 5 bar Wasser die Blumen..

Hallo, ich muss Stahlbehälter aus keramischen Resten waschen, sagen Zementpulver mit Bindemittel etc. sagen Sie, dass 5 Bars nur wenige sind? Mir schien es ein vernünftiger Wert, die Tabelle der Düsen meldete bis zu maximal 10 bar von einem Minimum von 0,2, was die Winkel des Sprühkegels für 0,5 1,5 und nur 5 bar anzeigt (um zu sagen, dass sie die typischerweise verwendeten Werte sind. .
Vielleicht musste ich angeben, dass es sich um kleine Düsen mit Durchmesseröffnung 1,59 mm (und freiem Durchgang 1,02 mm), während der Durchmesser der Füllung knapp 5 mm ist...



[stevie]

Ich denke, der Durchfluss ist niedrig... etwa 0,5 Liter pro Sekunde, diese Behälter, die Größe haben?



[IlConte94]

Ich denke, der Durchfluss ist niedrig... etwa 0,5 Liter pro Sekunde, diese Behälter, die Größe haben?

die Behälter sind von den Innendurchmesser Stahl Hohlzylinder von etwa 800mm



[scalva]

Sieh dir eine Theorie an.

Applications Overview | Spraying Systems Co.

From cleaning, coating and cooling to NOx control and sulfur burning, explore the many applications and operations across industries that benefit from spray technology.

www.spray.com



[IlConte94]

Sieh dir eine Theorie an.

Applications Overview | Spraying Systems Co.

From cleaning, coating and cooling to NOx control and sulfur burning, explore the many applications and operations across industries that benefit from spray technology.

www.spray.com

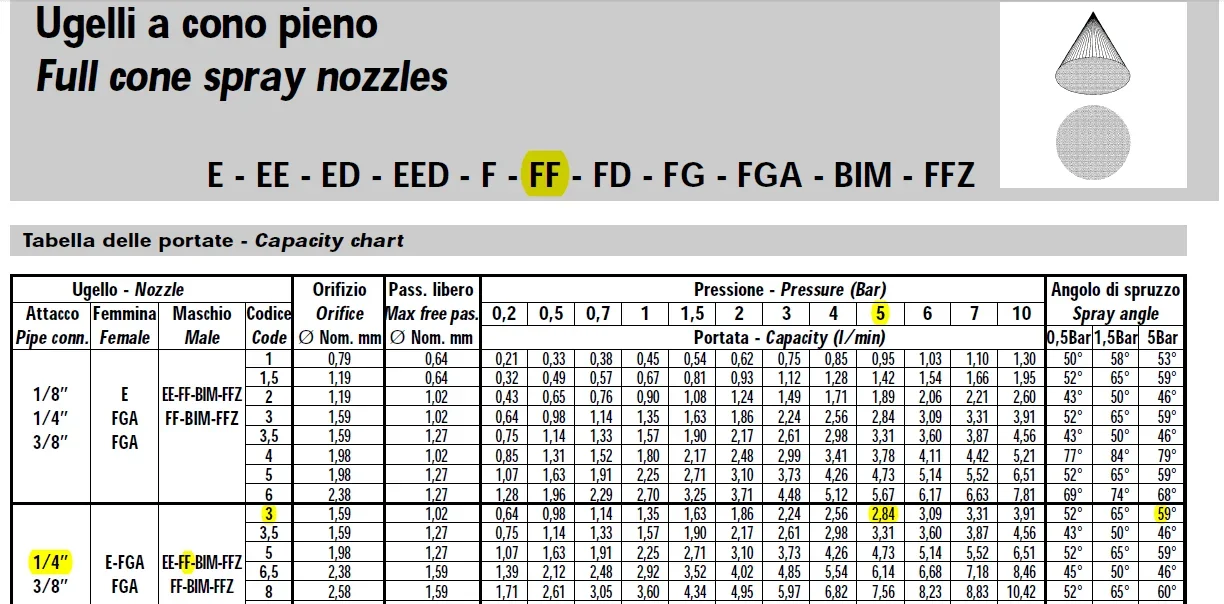

Hi, danke für die Antworten und den Link. Ich verstehe, lesen, dass Sie häufig Druck von 55 bar verwenden, um noch weiter in den am meisten geschobenen Anwendungen zu gehen... Aber ich lege den Tisch meiner Düsen:
Ich habe hervorgehoben, welche ich zur Verfügung habe (ff 3 1/4") und wie Sie sehen, kommt der Tisch bis zu 10 bar (Druck, für den unter anderem der Winkel des Sprühkegels nicht angegeben wird): Bedeutet dies, dass diese Düsen nicht über 10 Bars arbeiten können und für das, was ich brauche, ungeeignet sind? oder 10 Bars können einfach genug sein?
im Fall von 10 Bars, wenn die obige Begründung richtig war, würde ich für 10 Düsen, Fluss von 39 l/min und Prävalenz von etwa 100 Metern haben: aber es scheint unausgewogen die Beziehung bezüglich der Nennleistung von Zentrifugalpumpen... die Prävalenz ist jetzt groß und der Umfang ist immer klein, so denke ich, es ist nicht einmal faire Argumentation.



[haga78]

der Druck richtig ist, wenn es sich um Waschmaschinen handelt. Mit höherem Druck zu gehen bedeutet Spritzen und Sie werden nicht in der Lage zu waschen.
für die Pumpenfrage gibt es die vertikalen mehrstufigen Pumpen, wie diese ad esempio.



[IlConte94]

der Druck richtig ist, wenn es sich um Waschmaschinen handelt. Mit höherem Druck zu gehen bedeutet Spritzen und Sie werden nicht in der Lage zu waschen.
für die Pumpenfrage gibt es die vertikalen mehrstufigen Pumpen, wie diese ad esempio.

Dank Ihnen von Interesse. der Druck ist richtig, Sie meinen 5 oder 10 bar?



[haga78]

Dank Ihnen von Interesse. der Druck ist richtig, Sie meinen 5 oder 10 bar?

5 bar



[scalva]

Wenn Sie Staub aus den Wänden entfernen müssen, sind vielleicht 5 Bars genug
hängt davon ab, was Sie entfernen müssen.



[IlConte94]

Wenn Sie Staub aus den Wänden entfernen müssen, sind vielleicht 5 Bars genug
hängt davon ab, was Sie entfernen müssen.

die Rückstände sind aus keramischem Material, das innerhalb der Zylinder geknetet wird, also ja, wir sagen hauptsächlich Pulver, aber angesichts der Feuchtigkeit, die übrig bleibt, durch das Wasser, das für den Teig benötigt wird, bleibt das Pulver mehr "verklebt" an den Wänden.

Allerdings scheint die von haga78 vorgeschlagene Pumpe tatsächlich die geeignetste für meine Anwendung, nach den Berechnungen, mit großer Prävalenz in Bezug auf den Fluss, Ich weiß nicht, ob Sie das auch denken.



[haga78]

aber haben Sie sich entschlossen, Reinigungsdüsen zu verwenden?
Man könnte sogar darüber nachdenken so etwas wieSie können mit 180° Bohrmuster wählen



[IlConte94]

aber haben Sie sich entschlossen, Reinigungsdüsen zu verwenden?
Man könnte sogar darüber nachdenken so etwas wieSie können mit 180° Bohrmuster wählen

Sicher sind diese Sphären eine interessante Lösung, aber sie sagten mir, diese Düsen zu verwenden, die sie bereits zur Verfügung hatten. .
