Abmessungen Gelenk zu Scheiben

[alessandro0898]

Guten Abend, ich brauche Hilfe bei einem mechanischen Technologieprojekt. In der Praxis muss ich eine harte Verbindung mit Scheiben, genau einen Flansch, wissen die Leistung (ca. 155 kw), die den Motor liefern muss, an den ich ihn verbinden muss. Ich nahm einen Elektromotor mit zwei Polpaaren an, so dass er sich auf 1500rpm dreht, denkst du, es ist richtig als Idee? Zweitens hatte ich Zweifel an dem Material, um das Gelenk zu machen, indem ich mit einem c40 Stahl für den Baum. Ich war unentschlossen zwischen einem c45 Stahl und einem Edelstahl, da sie die sind, die ich im Internet gefunden. Können Sie mir weitere Informationen dazu geben?

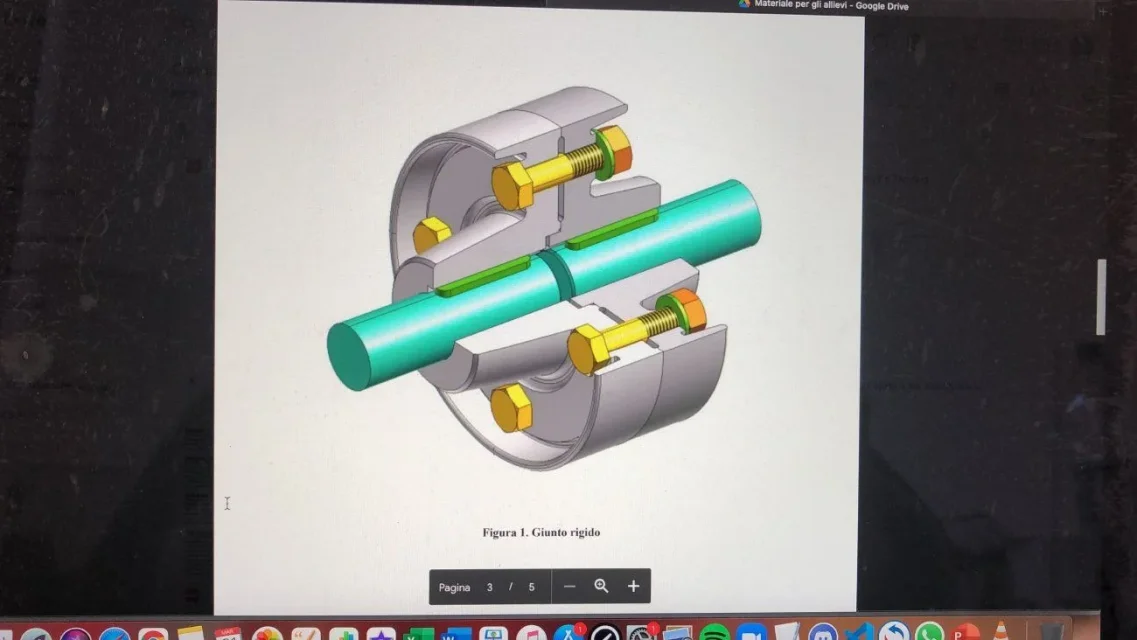

Ich stelle das Foto des Gelenks fest, um realisiert zu werden



[MassiVonWeizen]

Thema bereits behandelt.

http://www.cad3d.it/forum1/threads/dimensionamento-giunto-a-dischi.56475/

http://www.cad3d.it/forum1/threads/dimensionamento-giunto-elastico-a-piuoli.34996/

http://www.cad3d.it/forum1/threads/...u-argomenti-di-costruzioni-di-macchine.36152/

wenn die Suche nach dem Forum nicht oder scheint weitraginous tun eine Google-Suche mit Keywords und Site-Indikation, zum Beispiel Seitenscheibengelenk:www.cad3d.it



[alessandro0898]

Thema bereits behandelt.

http://www.cad3d.it/forum1/threads/dimensionamento-giunto-a-dischi.56475/

http://www.cad3d.it/forum1/threads/dimensionamento-giunto-elastico-a-piuoli.34996/

http://www.cad3d.it/forum1/threads/...u-argomenti-di-costruzioni-di-macchine.36152/

wenn die Suche nach dem Forum nicht oder scheint weitraginous tun eine Google-Suche mit Keywords und Site-Indikation, zum Beispiel Seitenscheibengelenk:www.cad3d.it

ok perfekt danke so sehr, jetzt schaue ich mich an und sehe, ob ich eine Antwort finde



[meccanicamg]

wenn Sie alle Beiträge lesen, fragen Sie uns die Frage. Ich denke, viele Informationen finden Sie in den Beiträgen, die wir bereits beantwortet haben. Eigentlich auch auf dem Netz mit Google finden viele Übungen gelöst.

Edelstahl wird verwendet, wenn sie Korrosion widerstehen müssen. für normale Mechanik c45 wird für normale Anwendungen verwendet, s275jr für schlechte Anwendungen und 42crmo4 oder ähnliche für stark beanspruchte Abers.



[meccanicamg]

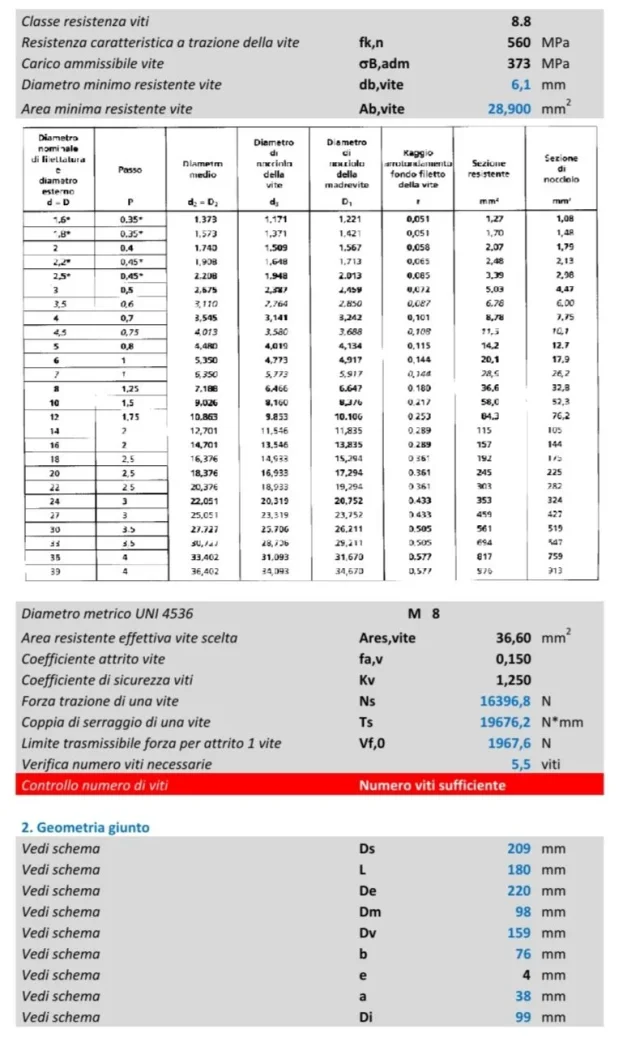

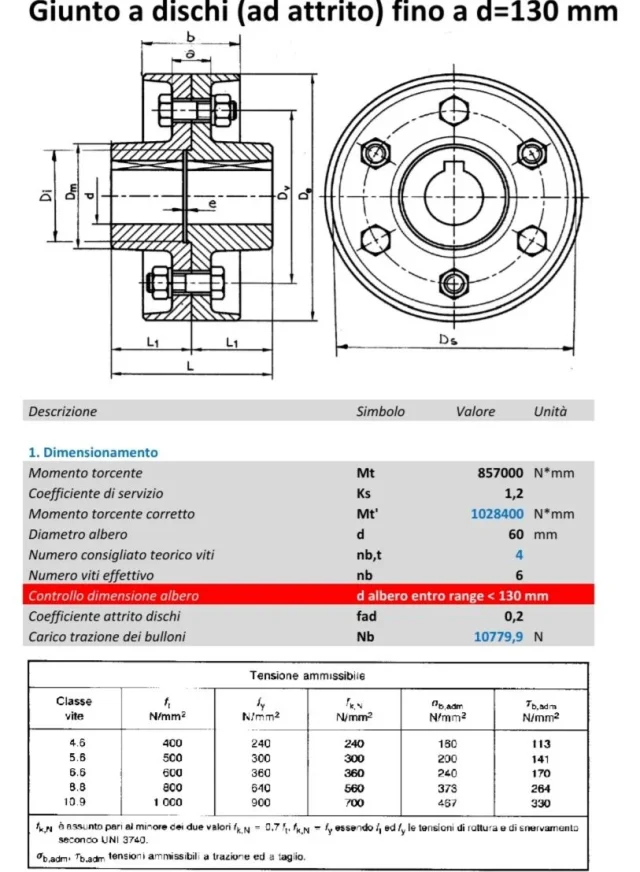

Eine der verschiedenen möglichen Lösungen des Gelenks kann diese angebracht sein.
definitiv wäre nett in der Berechnung, die Sie tun, verwenden Sie die Norm uni en 1993-1-8 anstelle der ex cnr uni 10011 für die Berechnung der Verschraubung.
Eine andere Sache ist die Wahl des Anwendungsfaktors, der unterschiedlich sein kann.
verschiedene Materialien, beständiger.
Klassenschrauben und Zahlenschrauben.
Reibungskoeffizienten mehr und weniger Griff.

sollte bewertet werden, hypothetisiert und kontextualisiert werden.
