Bäume: zulässiger Drehwinkel

[meccanicamg]

aus den verschiedenen Büchern, die die Hinweise auf die Torsion berichten, besteht die Auswertung der Torsionskomponente in Zug mpa mit dem erzeugten Winkel. Im Wesentlichen ist es wie die Rede des unterstützten Balkens, die beladene Fliese und wenn die Biegung weniger als l/2000 als starr für die Schreiner und die/4000 für die Mechanik betrachtet werden kann.

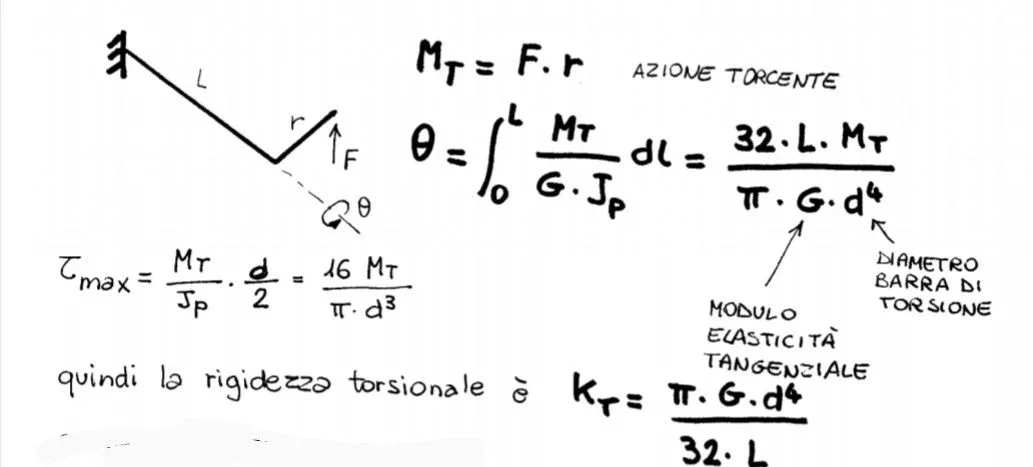

die Formeln zur Berechnung des Drallstabes sind diese:
Ebenso haben wir eine Torsionsspannung, die mit dem Drehwinkel ausgewertet werden soll. In der Regel als Grenzwinkel 0,25 Grad/Meter haben Sie, dass das System auch bei Torsionsschneidspannungen gewährleistet ist. je mehr der Strahl verdreht wird und je mehr die Spannung begrenzt. je mehr der Strahl mager ist und je mehr der Winkel begrenzt.

Hier einige Beispiele:


wenn Torsionssteifigkeit, d.h. die drehmomentelastische Konstante Grenzwert erreicht, haben Sie den maximalen Winkelwert. im zentralen Fall noch das Drehmomentmoment war.

Sie sind in der Regel empirische Werte, werden aber durch Vergleich und Berechnung gerade durchgeführt. Sie bleiben im elastischen Feld und haben daher keine bleibende Verformung.
das Berechnungsfeld beträgt üblicherweise 0,25°/m für starre und 0,5°/m für nicht wichtige elastische Dinge.

um mehr Erklärungen zu haben, müssen Sie gehen, um die Behandlung von Torsionseinbrüchen wie Federn, Müdigkeit Belastungen usw. zu betrachten.



[biz]

aus den verschiedenen Büchern, die die Hinweise auf die Torsion berichten, besteht die Auswertung der Torsionskomponente in Zug mpa mit dem erzeugten Winkel. Im Wesentlichen ist es wie die Rede des unterstützten Balkens, die beladene Fliese und wenn die Biegung weniger als l/2000 als starr für die Schreiner und die/4000 für die Mechanik betrachtet werden kann.

die Formeln zur Berechnung des Drallstabes sind diese:
Anhang anzeigen 62110Ebenso haben wir eine Torsionsspannung, die mit dem Drehwinkel ausgewertet werden soll. In der Regel als Grenzwinkel 0,25 Grad/Meter haben Sie, dass das System auch bei Torsionsschneidspannungen gewährleistet ist. je mehr der Strahl verdreht wird und je mehr die Spannung begrenzt. je mehr der Strahl mager ist und je mehr der Winkel begrenzt.

Hier einige Beispiele:
Anhang anzeigen 62111
Anhang anzeigen 62112
Anhang anzeigen 62113wenn Torsionssteifigkeit, d.h. die drehmomentelastische Konstante Grenzwert erreicht, haben Sie den maximalen Winkelwert. im zentralen Fall noch das Drehmomentmoment war.

Sie sind in der Regel empirische Werte, werden aber durch Vergleich und Berechnung gerade durchgeführt. Sie bleiben im elastischen Feld und haben daher keine bleibende Verformung.
das Berechnungsfeld beträgt üblicherweise 0,25°/m für starre und 0,5°/m für nicht wichtige elastische Dinge.

um mehr Erklärungen zu haben, müssen Sie gehen, um die Behandlung von Torsionseinbrüchen wie Federn, Müdigkeit Belastungen usw. zu betrachten.

wertvolle Intervention. Danke für das umpteente Mal.



[meccanicamg]

Ich hänge das Bild meiner Notizen an, die ich vor Jahren geschrieben habe, indem ich die Indikationen aus den historischen Büchern der Gebäude nehme.
Referenzen sind Bäume und ihre Stützen.



[Gripano]

Dank biz und hallo an alle Mitglieder der Gruppe, mein Name ist faul und ich hatte Ihren eigenen Professor, der mir Ihre gleichen Indikationen gab, die ich gerade auf dem Buch lesen Sie erwähnt. Das Problem ist, dass ich jetzt die Theorie in die Praxis umsetzen muss: Ich muss die Torsionsmessung von einigen industriellen Mischerbäumen überprüfen, mit verschiedenen Schultern. Ich beginne von bestehenden Maschinen, die seit Jahren arbeiten und die ich theoretisch nicht ändern sollte. Es scheint mir richtig, eine Überprüfung zu tun, so mache ich es kurz, indem ich die Schlussfolgerungen: Warten auf die endgültige Flexo Torsion Verifikation, von einer ersten Dimensionierung bis zur reinen Torsion, die Welle hat einen Servicefaktor von 2 an der schwächsten Stelle (Schwanken mit niedrigerem Durchmesser). Anschließend werde ich den Drehmomentwinkel überprüfen, für jede Schulter entsprechend ihrem Durchmesser und ihrer Länge die einzelnen Drehmomentwinkel berechnen. Zusammenfassen aller Einzelwerte und Aufteilung für die Gesamtlänge finde ich mich mit einem Gesamtwert von 0,786°/m (im Vergleich zu 0,25°/m, was die Höchstgrenze wäre). die Tatsache, dass die derzeit in der Produktion befindlichen Maschinen keine Brucherscheinungen hatten, ist kein ausreichend beruhigendes Feedback, weil ich diese Arbeitsbedingungen oder die Absorption nicht kenne. in einem Baum mit verschiedenen Schultern, ist es richtig, die Durchmesserberechnung nach Durchmesser durchzuführen und den Winkel zu teilen, der durch die Gesamtlänge gewonnen wird, um die Gesamtwertung zu erhalten °/m? Kann mir jemand helfen, diese Grenze von 0,25°/m zu kontextualisieren, um zu verstehen, wie verbindlich dieser Parameter ist? Danke im Voraus.



[meccanicamg]

Dank biz und hallo an alle Mitglieder der Gruppe, mein Name ist faul und ich hatte Ihren eigenen Professor, der mir Ihre gleichen Indikationen gab, die ich gerade auf dem Buch lesen Sie erwähnt. Das Problem ist, dass ich jetzt die Theorie in die Praxis umsetzen muss: Ich muss die Torsionsmessung von einigen industriellen Mischerbäumen überprüfen, mit verschiedenen Schultern. Ich beginne von bestehenden Maschinen, die seit Jahren arbeiten und die ich theoretisch nicht ändern sollte. Es scheint mir richtig, eine Überprüfung zu tun, so mache ich es kurz, indem ich die Schlussfolgerungen: Warten auf die endgültige Flexo Torsion Verifikation, von einer ersten Dimensionierung bis zur reinen Torsion, die Welle hat einen Servicefaktor von 2 an der schwächsten Stelle (Schwanken mit niedrigerem Durchmesser). Anschließend werde ich den Drehmomentwinkel überprüfen, für jede Schulter entsprechend ihrem Durchmesser und ihrer Länge die einzelnen Drehmomentwinkel berechnen. Zusammenfassen aller Einzelwerte und Aufteilung für die Gesamtlänge finde ich mich mit einem Gesamtwert von 0,786°/m (im Vergleich zu 0,25°/m, was die Höchstgrenze wäre). die Tatsache, dass die derzeit in der Produktion befindlichen Maschinen keine Brucherscheinungen hatten, ist kein ausreichend beruhigendes Feedback, weil ich diese Arbeitsbedingungen oder die Absorption nicht kenne. in einem Baum mit verschiedenen Schultern, ist es richtig, die Durchmesserberechnung nach Durchmesser durchzuführen und den Winkel zu teilen, der durch die Gesamtlänge gewonnen wird, um die Gesamtwertung zu erhalten °/m? Kann mir jemand helfen, diese Grenze von 0,25°/m zu kontextualisieren, um zu verstehen, wie verbindlich dieser Parameter ist? Danke im Voraus.

hängt davon ab, wie Sie es berechnet haben.
Auf jeden Fall kann eine Gesamtberechnung nicht korrekt durchgeführt werden, wenn die Durchmesser variieren, obwohl sie durchschnittlich in der Nähe der Realität sein könnte. Sicherlich könnte eine Frau Ihnen ein wahrhaftigeres Spiel geben.



[biz]

Dank biz und hallo an alle Mitglieder der Gruppe, mein Name ist faul und ich hatte Ihren eigenen Professor, der mir Ihre gleichen Indikationen gab, die ich gerade auf dem Buch lesen Sie erwähnt. Das Problem ist, dass ich jetzt die Theorie in die Praxis umsetzen muss: Ich muss die Torsionsmessung von einigen industriellen Mischerbäumen überprüfen, mit verschiedenen Schultern. Ich beginne von bestehenden Maschinen, die seit Jahren arbeiten und die ich theoretisch nicht ändern sollte. Es scheint mir richtig, eine Überprüfung zu tun, so mache ich es kurz, indem ich die Schlussfolgerungen: Warten auf die endgültige Flexo Torsion Verifikation, von einer ersten Dimensionierung bis zur reinen Torsion, die Welle hat einen Servicefaktor von 2 an der schwächsten Stelle (Schwanken mit niedrigerem Durchmesser). Anschließend werde ich den Drehmomentwinkel überprüfen, für jede Schulter entsprechend ihrem Durchmesser und ihrer Länge die einzelnen Drehmomentwinkel berechnen. Zusammenfassen aller Einzelwerte und Aufteilung für die Gesamtlänge finde ich mich mit einem Gesamtwert von 0,786°/m (im Vergleich zu 0,25°/m, was die Höchstgrenze wäre). die Tatsache, dass die derzeit in der Produktion befindlichen Maschinen keine Brucherscheinungen hatten, ist kein ausreichend beruhigendes Feedback, weil ich diese Arbeitsbedingungen oder die Absorption nicht kenne. in einem Baum mit verschiedenen Schultern, ist es richtig, die Durchmesserberechnung nach Durchmesser durchzuführen und den Winkel zu teilen, der durch die Gesamtlänge gewonnen wird, um die Gesamtwertung zu erhalten °/m? Kann mir jemand helfen, diese Grenze von 0,25°/m zu kontextualisieren, um zu verstehen, wie verbindlich dieser Parameter ist? Danke im Voraus.

Tschüss.
aus dem, was Sie schreiben, scheint es zu verstehen, dass Sie eine maximale Absorption haben, auf der Sie für die Berechnung basieren, die in Wirklichkeit fast nie erreicht wird. Kurz gesagt, Sie sind zu Recht im schlimmsten Fall platziert, was in Wirklichkeit schwierig ist, auftreten.
Es kann sein, dass die Bäume nicht gebrochen haben, weil die von Ihnen berechnete Grenze nie erreicht wird. Aber auch wenn sie diese Grenze für eine kurze Zeit erreichen, ist es schwierig zu brechen. Ich lade Sie ein, die vorherigen Beiträge wieder zu lesen.
hängt auch von der Konformation des Baumes und dem Grad der Schlankheit ab.
für die Berechnung der Noten auf metre ist es genug, dass Sie den Winkel für die Länge des Teils des Baumes, auf dem Sie die Berechnung des Winkels der Torsion. das Hinzufügen der Winkel und die Aufteilung für die ganze Länge ist wie eine Art "Medien".



[Gripano]

Guten Morgen, danke für die Antworten, die Sie erhalten haben.

die Maschine kommt mit einer bestimmten Leistung und Sie wissen nie, wie viel das Mischprodukt viskose ist. Der Kunde könnte mehr oder weniger lange Zeiträume bis zu 100% der Nennleistung arbeiten (Zusätzlich ermöglichen unsere Wechselrichter, dass kurze Zeiträume bis zu 20% in mehr als der Nennleistung arbeiten). Deshalb setzen Sie sich immer im schlimmsten Fall ohne die „kurzfristigen“ Zeiten.der betreffende Baum wird von oben nach unten gedreht. In der Praxis ist es, als würde ich es in Drehung mt1 setzen und es auf der anderen Seite blockieren (so wie im Modul und gegenüber mt2).
wie Sie sehen, gibt es verschiedene Schultern. Deshalb ist es meiner Meinung nach für jeden Abschnitt, der mit demselben Drehmomentmoment beaufschlagt wird, das Trägheits- und Winkeldrehmoment zu berechnen. Hinzufügen der verschiedenen Winkel (um in Grad umzuwandeln) und Aufteilung durch die Gesamtlänge I erhalten den Wert von °/m.

für die weibliche Rede: Normalerweise berücksichtigt eine solche Berechnung nur die Spannung oder meldet sie auch die Verstärkung des maximalen Torsionswinkels? (was der Punkt des Themas ist) Ich habe das Weib des Erfinders.



[biz]

Guten Morgen, danke für die Antworten, die Sie erhalten haben.

die Maschine kommt mit einer bestimmten Leistung und Sie wissen nie, wie viel das Mischprodukt viskose ist. Der Kunde könnte mehr oder weniger lange Zeiträume bis zu 100% der Nennleistung arbeiten (Zusätzlich ermöglichen unsere Wechselrichter, dass kurze Zeiträume bis zu 20% in mehr als der Nennleistung arbeiten). Deshalb setzen Sie sich immer im schlimmsten Fall ohne die „kurzfristigen“ Zeiten.Anhang anzeigen 70068der betreffende Baum wird von oben nach unten gedreht. In der Praxis ist es, als würde ich es in Drehung mt1 setzen und es auf der anderen Seite blockieren (so wie im Modul und gegenüber mt2).
Anhang anzeigen 70069wie Sie sehen, gibt es verschiedene Schultern. Deshalb ist es meiner Meinung nach für jeden Abschnitt, der mit demselben Drehmomentmoment beaufschlagt wird, das Trägheits- und Winkeldrehmoment zu berechnen. Hinzufügen der verschiedenen Winkel (um in Grad umzuwandeln) und Aufteilung durch die Gesamtlänge I erhalten den Wert von °/m.

für die weibliche Rede: Normalerweise berücksichtigt eine solche Berechnung nur die Spannung oder meldet sie auch die Verstärkung des maximalen Torsionswinkels? (was der Punkt des Themas ist) Ich habe das Weib des Erfinders.

Ich würde eine manuelle Berechnung durchführen, ohne das Weib zu ziehen. ist einfacher. Da Sie jedoch über die Frau und von der Frage, die Sie gestellt haben, fragen, glaube ich, dass Sie keine Vertrautheit mit diesem Werkzeug haben, sage ich Ihnen, dass, ja, die Frau natürlich berechnet die Bewegungen.
für manuelle Berechnung Ich antwortete Ihnen im vorherigen Beitrag: Berechnen Sie einfach die Rotation jeder einzelnen Bürste und teilen Sie sie für die Länge derselben.



[meccanicamg]

Angesichts der irrisori Sprünge des Durchmessers würde ich den minimalen Durchmesser entlang alles nehmen.



[cacciatorino]

Der Baum scheint nicht zu schlank, d.h. der Durchmesser ist im Vergleich zu der Länge auffällig, so dass das Risiko der Torsion Instabilität scheint sehr entfernt. Alle Phänomene im Rest der filmischen Kette sollten bewertet werden.



[Gripano]

Ich würde eine manuelle Berechnung durchführen, ohne das Weib zu ziehen. ist einfacher. Da Sie jedoch über die Frau und von der Frage, die Sie gestellt haben, fragen, glaube ich, dass Sie keine Vertrautheit mit diesem Werkzeug haben, sage ich Ihnen, dass, ja, die Frau natürlich berechnet die Bewegungen.
für manuelle Berechnung Ich antwortete Ihnen im vorherigen Beitrag: Berechnen Sie einfach die Rotation jeder einzelnen Bürste und teilen Sie sie für die Länge derselben.

Hallo an alle und entschuldigen Sie für die Verzögerung bei der Reaktion. dann gehen wir um Grad: Ich bin kein Megaexperte von fem, aber ich wusste, dass die Bewegungen berechnet. In der "Stressanalyse"-Umgebung des Erfinders bekomme ich jedoch lineare Verschiebungen in mm, ich sehe die Rotationsgrade nicht. Diese Maßnahme in Grad wird mir zurückgegeben, wenn ich ein anderes Werkzeug des Erfinders benutze: das "Kreator der Bäume". sowieso versuche ich, all das Problem zu vereinfachen, weil es Interesse dieses Beitrags zu verstehen, wenn ein Stück kann man nicht durch Mühe brechen, sondern durch Überwindung des maximalen Drehwinkels. wir untersuchen zwei runde Stücke von einem Durchmesser: die erste ø20mm Lunge 20mm, die zweite immer ø20 Lunge 1500mm, beide mit einem Drehmoment von 150nm auf ein Ende aufgebracht und mit entgegengesetztem Ende blockiert. die fs von mir berechnet + etwa 1,5. Ich würde sagen, es ist okay. aus meinen Konten das erste Drehmoment von 0,137° die zweite von 10,27°, natürlich ist die zweite 75 mal länger als die erste für so lange wird der Torsionswinkel mit 75 multipliziert, aber die °/m, die die erste und zweite macht, sind gleich. Nun ist die zweite Länge rein indikativ: (kann auch 3000mm, 5000mm usw. sein); jemand durch Handberechnung oder durch Fem kann motivieren, welche Länge ich den Durchmesser erhöhen muss, weil das Stück zu schlank wird und brechen kann. Ich hoffe, ich war erschöpfend.



[meccanicamg]

Die bar di Torsion seguono Quest Formel.wenn die Torsion tau die nachgiebige tau überschreitet....wir werden die dauerhafte Verformung mit späteren Verkrustungen bis zum Bruch haben. Wenn wir mit einer komponierenden Biegung verbunden sind, werden wir mehr Schaden haben.



[biz]

jemand per Handberechnung oder per Fem kann motivieren, welche Länge ich den Durchmesser erhöhen muss, weil das Stück zu schlank wird und brechen kann.

schwer zu sagen. wie ich in Post #20 geschrieben habe, basiert der Wert eines Viertelgrades pro Meter Länge auf Regeln guten Anteils. Es wäre interessant, die Angelegenheit zu untersuchen. Es wird allgemein gesagt, dass ein Baum, schlank, verdreht, Wachse zur Verformung und nicht zur Überwindung der zulässigen Spannungen. zu sagen, dass ein Baum bei übermäßigen Verformungen abbricht, obwohl er die nachgiebige Spannung nicht überschreitet. Dieses Phänomen ist bekannt, wie Sie wissen werden, mit dem Begriff der Instabilität, im Allgemeinen mit dem Begriff Kuckling angezeigt. In der Literatur, die ich kenne, gibt es keine Rechtfertigung für den Wert eines Viertelgrades pro Meter. Glauben die Erfahrung, von der der empirische Wert.
