Hallo, alle. Ich kämpfte mit einem Projekt, wo ich Dimensionsminderer, Motorwelle und Kanal sollte. Mein Hauptproblem liegt mehr als alles in der Zeichnung, da ich keine Ideen habe. Ich habe praktisch einen 4-Takt-Motor, der 15 cv übertragen muss und sich auf 5500 konstante Spins/min dreht. Dieser Motor treibt einen Kolbenkompressor mit variablem Drehsystem an. die Übertragung erfolgt mittels Reduzierer zu Riemenscheiben und Trapezbändern mit Zwischenasse von 600 mm. nehmen Sie die Motorwellen und den Kanal in Stahl schwach durch Reclaiming verbunden, und betrachten Sie die Schulterung des ersten Lagers auf 40 mm unter Berücksichtigung des Lagers als Einfederung. dimensionale Motorwelle und Leitung für den überstehenden Abschnitt im Vergleich zum Lager, einschließlich der Dimensionierung der Wellennabenverbindung für beide Riemenscheiben. wählen Sie das Lager unter Berücksichtigung der einzigen Belastungen. dann die konstruktive Gestaltung der Motrice Rolle in Gusseisen durchführen.
Ich begann von der Bandübertragung, indem ich sie maßgebend und dann fand ich mich Durchmesser, Geschwindigkeit, Typ und übertragbare Leistung sowie die Anzahl. Das reicht für den Reduzierer, oder? An dieser Stelle gehe ich zur Dimensionierung der Motorwelle, indem ich zunächst das Material auswähle und dann Kräfte, Momente und Spannungen auffinde, während ich für die Welle nicht weiß, wie ich handeln soll. Ich weiß nicht, wie ich sie darstellen kann und daher blockiere ich. Was ist los mit mir?
Danke im Voraus für die Antworten



[MassiVonWeizen]

Haben Sie nicht eine halbe Diskussion über die Getriebe gefunden, und es gibt so viele, die Ihnen einen Ausgangspunkt geben?



[allestrato]

Haben Sie nicht eine halbe Diskussion über die Getriebe gefunden, und es gibt so viele, die Ihnen einen Ausgangspunkt geben?

Hallo, danke für die Antwort. Ich fand eine Diskussion über die Getriebe, aber ich habe nicht verstanden, wie ich selbst, zumindest in meinen Augen, ein paar Startdaten bewegen.



[meccanicamg]

Hallo, alle. Ich kämpfte mit einem Projekt, wo ich Dimensionsminderer, Motorwelle und Kanal sollte. Mein Hauptproblem liegt mehr als alles in der Zeichnung, da ich keine Ideen habe. Ich habe praktisch einen 4-Takt-Motor, der 15 cv übertragen muss und sich auf 5500 konstante Spins/min dreht. Dieser Motor treibt einen Kolbenkompressor mit variablem Drehsystem an. die Übertragung erfolgt mittels Reduzierer zu Riemenscheiben und Trapezbändern mit Zwischenasse von 600 mm. nehmen Sie die Motorwellen und den Kanal in Stahl schwach durch Reclaiming verbunden, und betrachten Sie die Schulterung des ersten Lagers auf 40 mm unter Berücksichtigung des Lagers als Einfederung. dimensionale Motorwelle und Leitung für den überstehenden Abschnitt im Vergleich zum Lager, einschließlich der Dimensionierung der Wellennabenverbindung für beide Riemenscheiben. wählen Sie das Lager unter Berücksichtigung der einzigen Belastungen. dann die konstruktive Gestaltung der Motrice Rolle in Gusseisen durchführen.
Ich begann von der Bandübertragung, indem ich sie maßgebend und dann fand ich mich Durchmesser, Geschwindigkeit, Typ und übertragbare Leistung sowie die Anzahl. Das reicht für den Reduzierer, oder? An dieser Stelle gehe ich zur Dimensionierung der Motorwelle, indem ich zunächst das Material auswähle und dann Kräfte, Momente und Spannungen auffinde, während ich für die Welle nicht weiß, wie ich handeln soll. Ich weiß nicht, wie ich sie darstellen kann und daher blockiere ich. Was ist los mit mir?
Danke im Voraus für die Antworten

Du hast schon zu viel geschrieben. Sie sind ein Techniker und dann beginnen, ein Muster zu posten. ein paar Worte und direkt. sonst machen wir morgens.

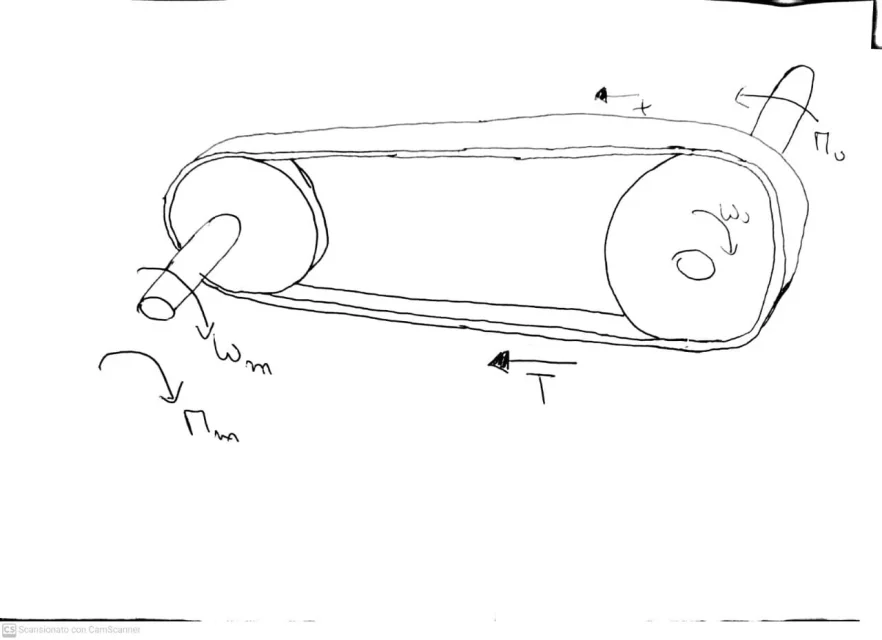

mit einem sehr stilisierten einfachen Schema die erste Abweichung der Analyse der Hauptelemente ansprechen.
Berechnung des Stroms von Macht und Bewegungsregime.
dann gehen Sie zu den unter mechanischen Gruppen.
dann Schritte, um die Stücke wirklich zu formen.



[MassiVonWeizen]

das Filmschema des Reduzierers durchführen.

nach dem Schema

Ich begann von der Bandübertragung, indem ich sie maßgebend und dann fand ich mich Durchmesser, Geschwindigkeit, Typ und übertragbare Leistung sowie die Anzahl.

Postberechnungen

an diesem Punkt Schritt zur Dimensionierung der Motorwelle, indem zunächst das Material gewählt und dann Kräfte, Momente und Spannungen gefunden werden,

die Abmessungen

nicht mit Maßdaten

und alles, was Sie getan haben: Schema, Getriebe, Motorwelle?



[meccanicamg]

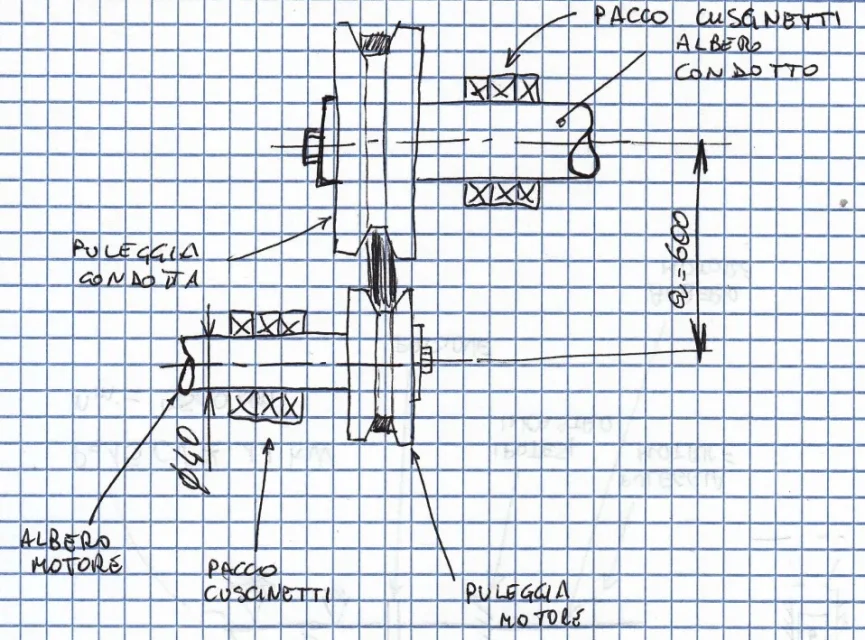

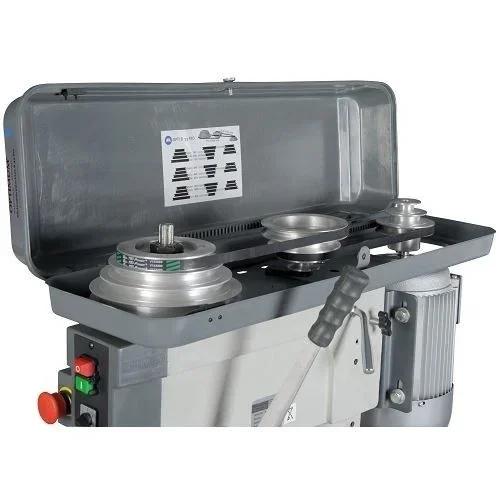

ins Detail gehen, nachdem Sie ein Funktionsschema gemacht haben, ist es der Redenverkleinerer zu Riemen.
es wäre interessant, wenn Sie den Gang zum Flug oder zum Stopp wechseln möchten, mit einfachem manuellen Eingriff oder wenn ich demontieren, soak, bewegen, neu starten muss. .es wäre interessant zu sehen, ob Sie einen mechanischen Gurtvariator (kontinuierliche Anpassung) verwenden können.Ich bin eine ziemlich offene Übung, ich würde sagen, dass alles, was keine Hypotheken, als hätte ich es bauen müssen. Aufrichtig ist der Track in einigen seiner Überlegungen opinierbar, aber es wird sein, dass es eine Übung für Studenten ist und daher gibt es Vereinfachungen.

Ich stecke Ihnen einen Katalog an, in dem Sie nach dem Bau und der Regelung auf den Blick stehen.



[allestrato]

Du hast schon zu viel geschrieben. Sie sind ein Techniker und dann beginnen, ein Muster zu posten. ein paar Worte und direkt. sonst machen wir morgens.

mit einem sehr stilisierten einfachen Schema die erste Abweichung der Analyse der Hauptelemente ansprechen.
Berechnung des Stroms von Macht und Bewegungsregime.
dann gehen Sie zu den unter mechanischen Gruppen.
dann Schritte, um die Stücke wirklich zu formen.

Dank in der Zwischenzeit für die Vorschläge. Ich bin falsch, dem Problem zu begegnen. z.B. nicht gut im Verstand eine mögliche Lösung, die ich sofort auf die Berechnungen geworfen habe, außer zu überprüfen. und dann spiele ich. mich von außen nähern Ich versuche herauszufinden, welche Art von Argumentation in diesen Fällen zu tun hat. Ich werde dem Katalog ein Auge geben, um meine Ideen über ihre Konstruktion zu klären



[meccanicamg]

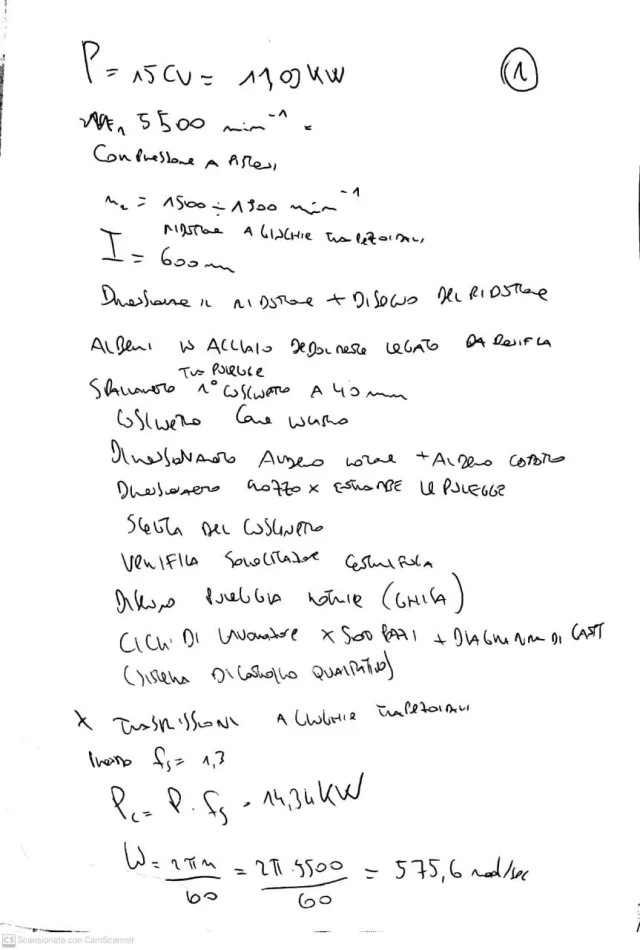

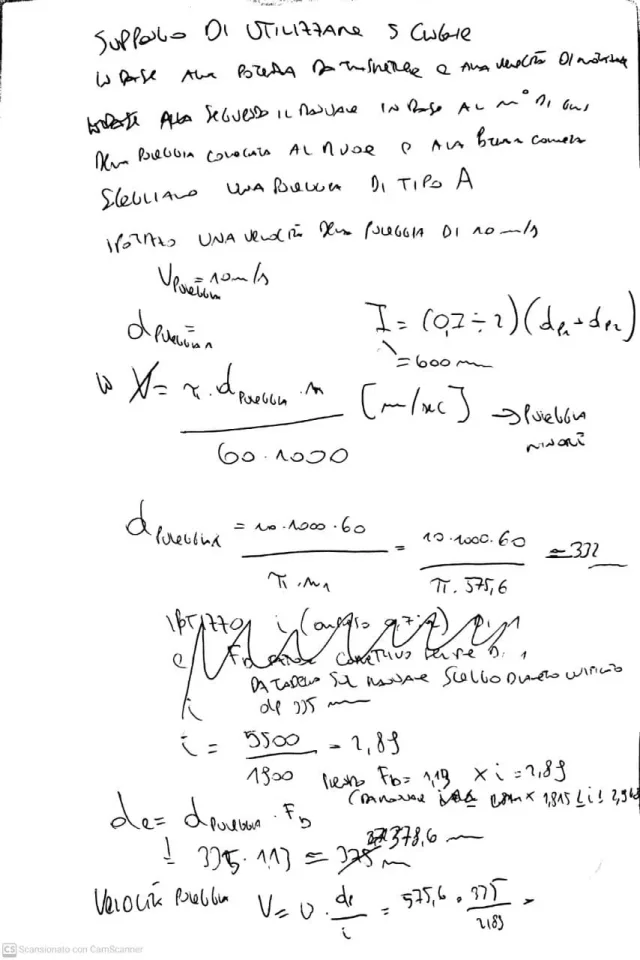

Nun, da Sie sich verpflichtet haben, die Handschriften zu veröffentlichen, müssen Sie die Übersetzung von Hieroglyphen auf Italienisch machen.
und ich wiederhole, Sie begannen, Zahlen und Formeln zu machen, aber Sie haben noch nicht einmal das Funktionsschema veröffentlicht.



[allestrato]

Nun, da Sie sich verpflichtet haben, die Handschriften zu veröffentlichen, müssen Sie die Übersetzung von Hieroglyphen auf Italienisch machen.
und ich wiederhole, Sie begannen, Zahlen und Formeln zu machen, aber Sie haben noch nicht einmal das Funktionsschema veröffentlicht.

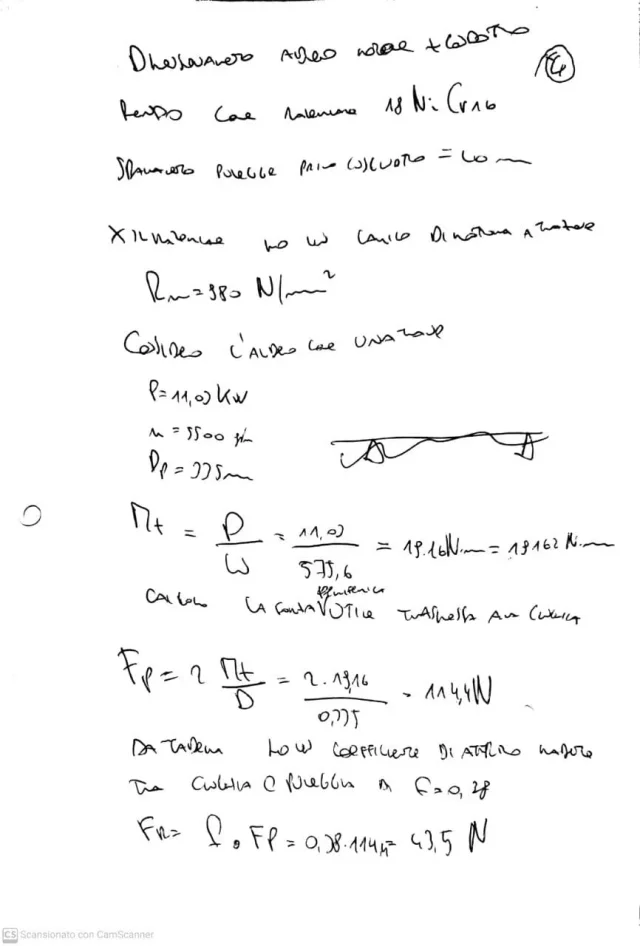

Ich begann mit Formeln, weil ich kein vernünftiges Funktionsschema ausarbeiten konnte. durch die Elektronik, die versucht, ihre Mängel zu füllen ich kämpfen, um den Komplex vorzustellen. die einzige Maßnahme war, dass repräsentativ eine hypothetische Übertragung auf Gurte



[meccanicamg]

Ich begann mit Formeln, weil ich kein vernünftiges Funktionsschema ausarbeiten konnte. durch die Elektronik, die versucht, ihre Mängel zu füllen ich kämpfen, um den Komplex vorzustellen. die einzige Maßnahme war, dass repräsentativ eine hypothetische Übertragung auf GurteAnhang anzeigen 62332

Und das alles? wer da ist, bevor... Wer ist der Nächste? Halter oder Lager? Motor? Kompressor?



[meccanicamg]

die Spur zu analysieren, sehr unklar geschrieben, gibt es Zweifel an dem Benutzer.
wir sprechen über Kolbenkompressor mit variablem Regime. aber Sie verstehen nicht, ob die Riemenscheiben die Geschwindigkeit zum Kolbenkompressor ändern sollen oder ob wir von einer Axialpumpe zur Platte sprechen und dann in einem variablen Winkel und damit variabler Durchflussrate.

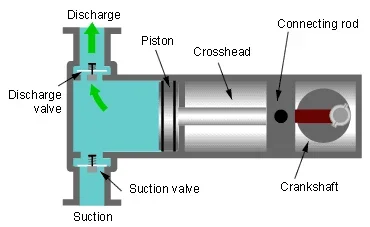

Kolbenpumpe (fest)

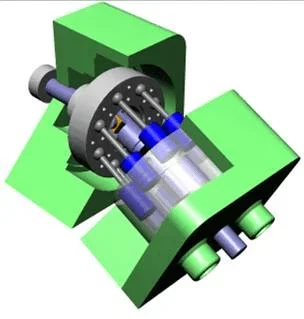

Axialkolbenpumpe (Regime variabel)
Das System der Anlage ist jedoch pressappoco folgendes:und in die Spezifikation des Trapeze-Gürtelminderers geben wir folgendes:schon hierher kommen bedeutet, einen kritischen Geist zu haben und alles zu analysieren, was in der Spur geschrieben ist.

Wie bei schwach legierten Stählen können wir 42cr4 als ab Pappe Referenz oder 39nicrmo3 oder 42crmo4....poi hängt davon ab, ob sie zurückgewonnen oder zementiert werden sollen.



[meccanicamg]

wir stellen uns vor, das Kompressorsystem in einem 1500 U/min-Betriebssystem zu betreiben. Daher wird das Reduktionsverhältnis durch

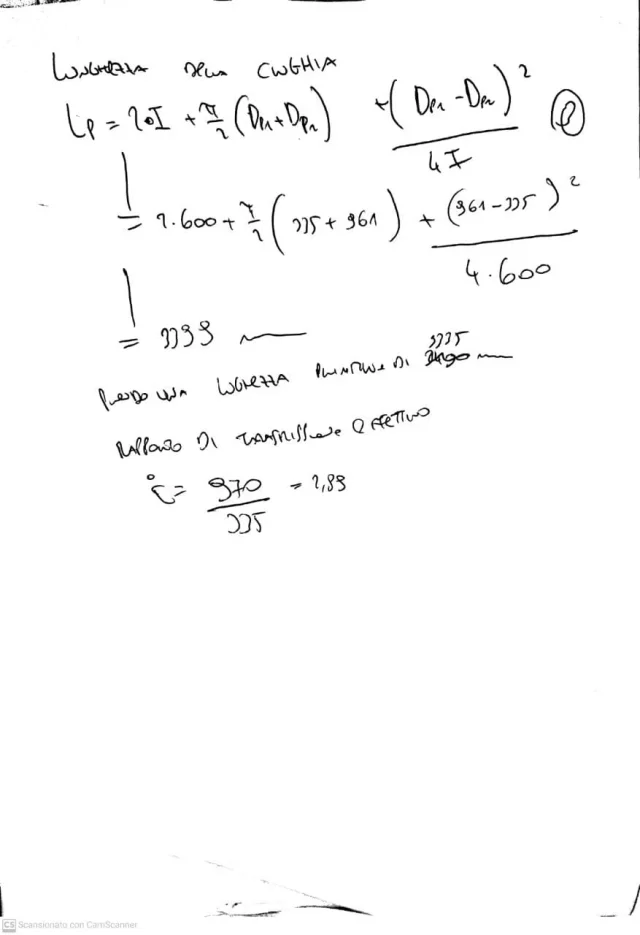

♪[ i=\frac{5500}{1500}=3,7 \]dann weiterhin die Formeln in Bezug auf die Berechnung der Riemenscheiben von selbst, dass Sie auch finden qui.

dann einmal festgestellt, wie viele und welche Riemen gehen, müssen Sie zur Schematisierung der Bäume bewegen und dann Zwänge und Belastungen aufzwingen.

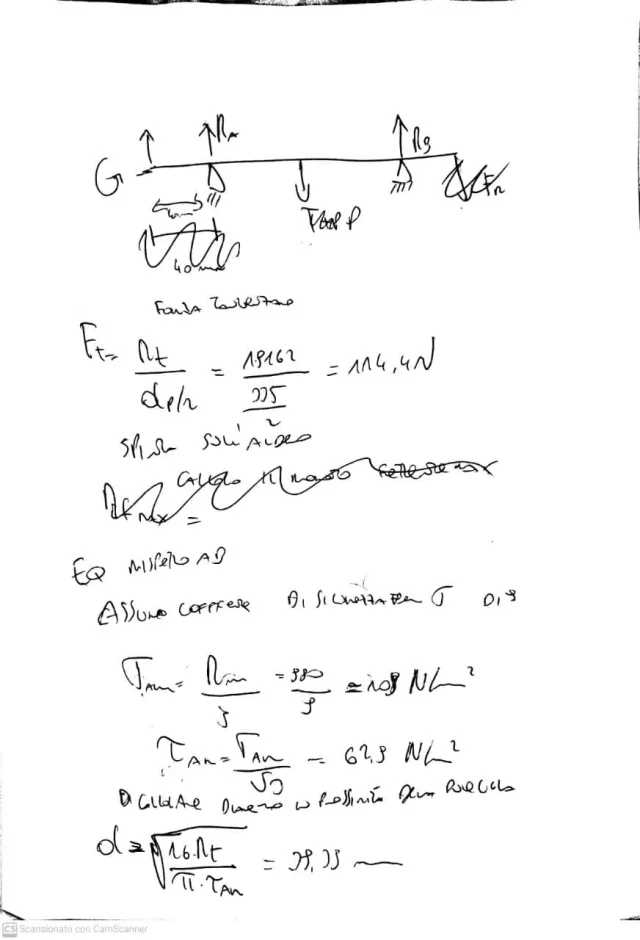

Mit diesen machen wir Berechnungen für interne Reaktionen und bestimmen die Schnittdiagramme, Biegen, Verdrehen. mit diesen kritischen Abschnitten auftreten.



[TETRASTORE]

Mein Hauptproblem liegt mehr als alles in der Zeichnung, da ich keine Ideen habe. Ich habe praktisch einen 4-Takt-Motor, der 15 cv übertragen muss und sich auf 5500 konstante Spins/min dreht. Dieser Motor treibt einen Kolbenkompressor mit variablem Drehsystem an. die Übertragung erfolgt mittels Reduzierer zu Riemenscheiben und Trapezbändern mit Zwischenasse von 600 mm.

Meiner Ansicht nach hat der Lehrer Ihnen eine Übung auf dem festen (nicht-variablen) Getriebe mit Riemen (trapezoidali) und Rollen zwischen einem endothermen Motor und dem Kompressor eines Motorkompressors mit variablen Windungen zugewiesen.

die Eigenschaft variabler Drehzahlmotorverdichter (bei Elektromotor oder Burst) die Drehzahl des Motors entsprechend der vom Benutzer geforderten Luftmenge (Druck) automatisch zu variieren.
bei Elektromotoren tritt diese Variation durch Wechselrichter und Verbrennungsmotoren durch eine Trägheitsautomatik (auch in Stromgeneratoren vorhanden, bei Traktormotoren, um das Gras und andere Anwendungen in der Automobilindustrie zu mähen).

Die von Ihnen angegebene Variationsbreite des Kompressors beträgt 1500-1900 U/min, so dass die Berechnung der Reduktion, die ich denke, notwendigerweise durchgeführt werden muss, indem die 5500 U/min (beide als maximale Drehzahl des Motors) mit der 1900 U/min auf die Verdichterwelle gemeldet werden.
der Motor wird dann normalerweise mit niedrigerer Geschwindigkeit arbeiten, um es automatisch bis zu 5500 U/min zu erhöhen, wenn mehr Luft vom Benutzer benötigt wird.
wenn die Berechnung zwischen 5500 und 1500 U/min erfolgt, wird es nicht möglich sein, die von dem Kompressor unter Last geforderten 1900 U/min max zu erreichen.

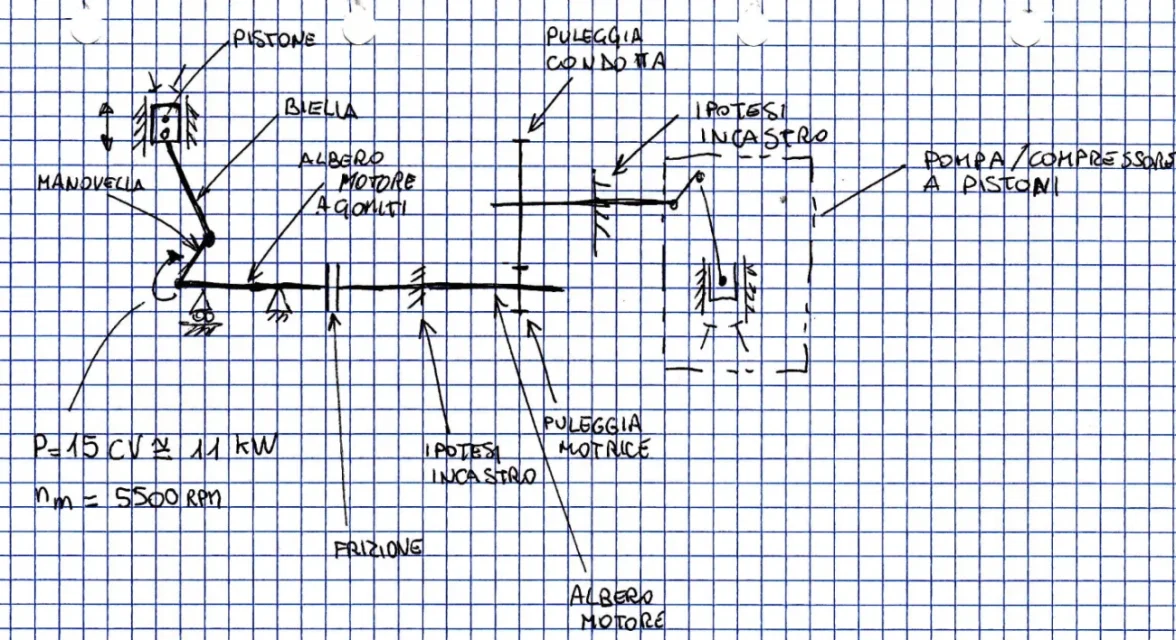

Was das Filmprogramm angeht, füge ich ein pdf mit Kommentaren an, ich hoffe, Sie können nützlich sein.



[TETRASTORE]

Nun, da Sie sich verpflichtet haben, die Handschriften zu veröffentlichen, müssen Sie die Übersetzung von Hieroglyphen auf Italienisch machen.

kleine persönliche Reflexion.
Ich finde ziemlich neugierig und anachronistisch die Tatsache, dass viele junge Menschen, eingetaucht und in digital, für die jede Aktivität es mit Smatphone, pc, etc., sind obstinino, um die Amanuens zu tun, wenn sie Notizen schreiben müssen, mit Drucken, die mehr und mehr von Generation zu Generation abbauen. Ich verstehe nicht, warum sie nicht die vielen digitalen Tools verwenden, die mit den vielen und komfortablen Funktionen ihnen die Arbeit vereinfachen und denen, die ihre Arbeiten lesen müssen, das Leben vereinfachen und Zeit sparen würden.



[meccanicamg]

@allestrato Wie geht's? Verstanden? Haben Sie weitere Zweifel? Sind Sie unter dem Dach geröstet?



[DoctorBomber90]

Entschuldigung. Ich habe versucht, die Rolle und die Riemen zu formen, aber ich habe einen Zweifel.

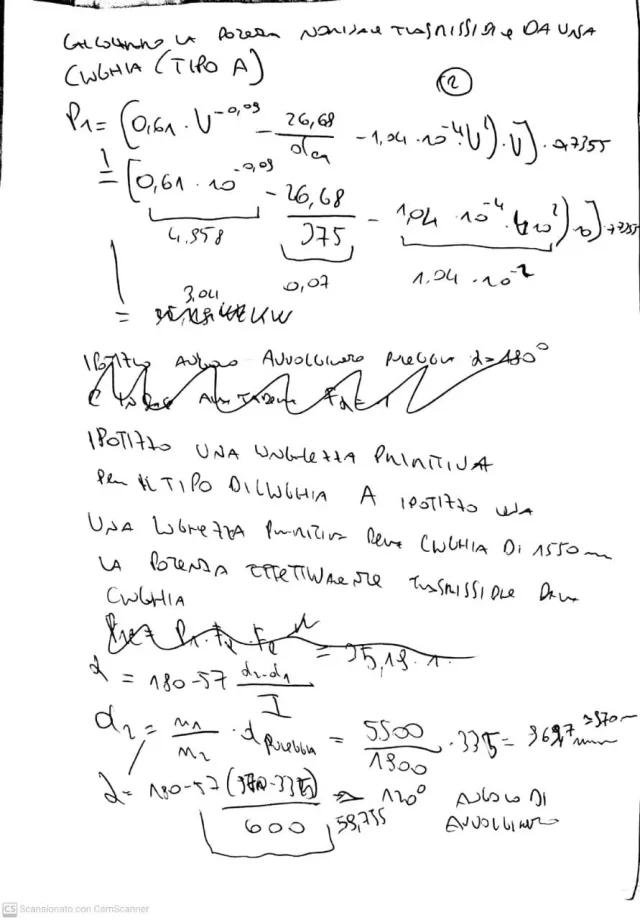

Die Anzahl der Windungen des Baumes beträgt 5500 U/min, während in den verschiedenen Graphen, wo je nach Anzahl der Windungen und der richtigen Leistung, wählen Sie die Art des Gürtels für unsere Situation geeignet.
der Punkt ist, dass die Anzahl der maximalen Windungen des kleineren Rades in diesen Graphen bis zu 5000 U/min erreicht.
Wie wähle ich die Art des Gürtels in diesem Fall?

http://www.ilprogettistaindustriale.it/cinghie-di-trasmissione/

http://www.bonetti-srl.it/wp-content/uploads/2017/03/cinghie-trapezoidali-prorope.pdf

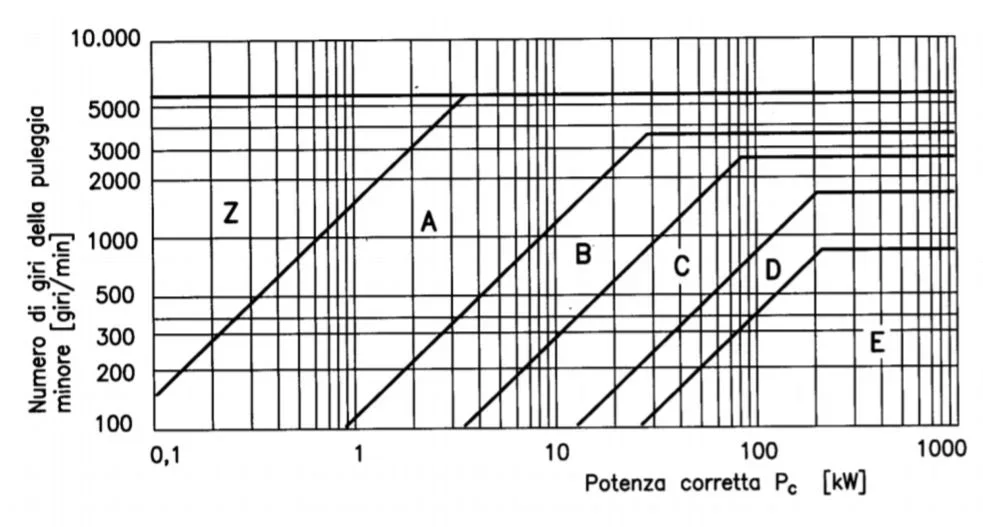

Ich füge zwei Beispielgraphen an, um Ihre Ideen zu klären.

Danke im Voraus.



[meccanicamg]

Interpolation und Extrapolation. handzeichnungen das fehlende Stück und Stigmas als die Werte gelten.
Du weißt, wie oft das passiert...
als logarithmische Achse haben Sie einen nicht sehr nennenswerten Unterschied.



[DoctorBomber90]

ok über interpolieren und/oder extrapolieren. aber wenn ich z.B. eine richtige Kraft hätte, die gleich ist 1 kw und eine Anzahl von Rollenspins gleich 8000 rpmWas wird meine Wahl sein?

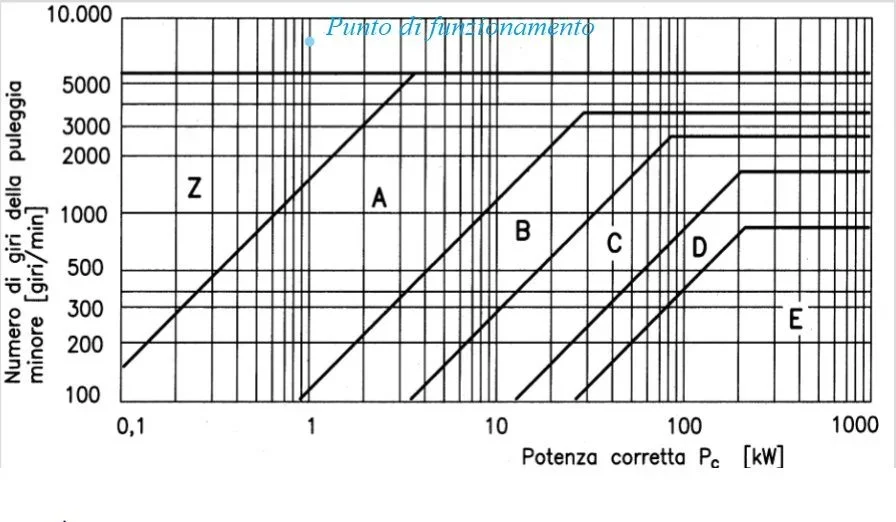

Wenn ich versuche, den Punkt im Diagramm mit diesen Koordinaten zu verfolgen, gehe ich über die Bereiche Z,eine,b),c),dgl. e) e).
Sollte dies geschehen, muss ich zurückgehen und einige Parameter ändern?



[meccanicamg]

ok über interpolieren und/oder extrapolieren. aber wenn ich z.B. eine richtige Kraft hätte, die gleich ist 1 kw und eine Anzahl von Rollenspins gleich 8000 rpmWas wird meine Wahl sein?
Wenn ich versuche, den Punkt im Diagramm mit diesen Koordinaten zu verfolgen, gehe ich über die Bereiche Z,eine,b),c),dgl. e) e).
Sollte dies geschehen, muss ich zurückgehen und einige Parameter ändern?Anhang anzeigen 62634

unter diesen Bedingungen können die Gurte nicht arbeiten, also den Motor senken oder die Reduktion durch Einführen einer Vorparatur abbauen. mit Trapezriemen ist nicht, dass Sie sehr schnell gehen können, weil dann sie rutschen und essen viel. ist ein Anwendungslimit.



[TETRASTORE]

bei über 5000 - 5500 U/min ist es bevorzugt, Gurte für Hochgeschwindigkeitstyp zu verwenden optibelt x o zx.
