DraftSight 2021

  • Ersteller Ersteller Maury Ghibba
  • Erstellt am Erstellt am

Maury Ghibba

Guest
Hallo alle,
Ich hätte eine Frage zu dem importierten Dwg auf Draftsight (dwg erstellt mit anderen Software, um mit Draftsight selbst zu öffnen):

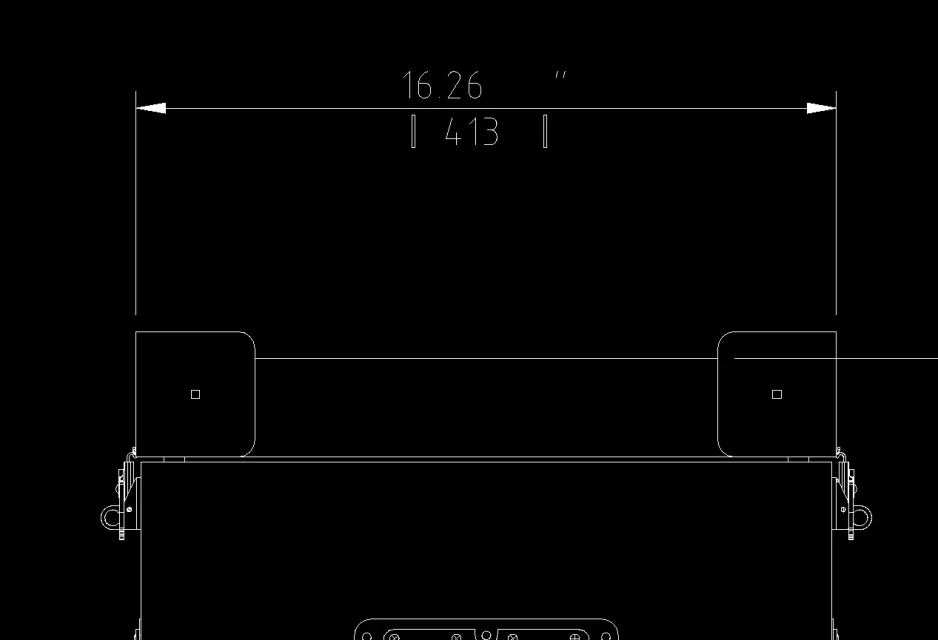

die Einstellungen, die Sie zu berühren haben, so dass die Quoten "richtig" geschrieben werden (im Anbringen eines Bildes, wo Sie feststellen können, dass das Symbol des "Zoll" (") ist ein wenig zu weit von der numerischen Quote, sowie die quadratischen Klammern, wo die Quote in mm ausgedrückt ist ein wenig entfernt von der numerischen Quote).
Gibt es eine Möglichkeit, das Problem zu lösen?Cattura.PNG

Sie müssen die Schrift überprüfen und reparieren.
Lösungen:
- Kopieren im Drafsight Schriftordner die Schriftart im nativen Cad
- ersetzen Sie die native Schrift mit einer anderen aus der vorgeschlagenen Liste
- Verwenden Sie im nativen Cad eine kompatible Schrift (ariale Beispiel, Zeit neue Römer, Kurier... . )
