Design eines Elektroschockers

Sisina

Guest
Hallo alle, ich habe mich gerade angemeldet.
Ich bin Student am Meister des Maschinenbaus. Ich entwerfe einen Elektroschocker und ich muss die maximalen Berechnungen machen, aber ich weiß nicht, wo ich anfangen soll. Ich wählte einen bürstenlosen Motor und ein Getriebe mit endloser Schraube und Rad. erst seit ich die Geschwindigkeit der Peitschen dann des Rades, das bis zu 2000 U/min erreicht hat. Ich habe eine Anzahl von Zähnen des Rades von 40 und die Anzahl der Prinzipien der Schneckenpaare zu 1 angenommen, durch das Übersetzungsverhältnis I fand Geschwindigkeit der Schraube und damit des Motors von 750o s^-1 = 72000 Drehungen/min. Ich glaube, es ist sehr wichtig, weil die Macht dieser Art von Geräten etwa 400w ist, denkst du, es ist okay oder ich bin irgendwo falsch?

während für die Gestaltung der endlosen Schraube kann ich wie für normale Rotismen gehen? Das ist durch eine iterative Berechnung dann Berechnung mt, sigma adm, transversales Modul mit Formel der Schraubenräder, Strahl der Schraube, Umfangsgeschwindigkeit der Schraube und remake alles, bis ich Werte des Moduls in der Nähe der Einheit.

Ich weiß nicht, ob ich zu viel oder verschiedene Themen gefragt habe? Ich hoffe, es ist okay

Es gibt keinen 72k RPM-Motor. Warum haben Sie sich auf eine endlose Schraubenreduzierung geworfen? Üblicherweise werden Wechselmotoren verwendet, die weniger als 3000 Windungen machen. Sie brauchen nur eine 1:1,5-Reduktion auf normale Getriebe.

im Stand der Technik haben alle Schläge eine endlose Schraubkupplung, um die Räume zu reduzieren. für gewöhnliche Getriebe würde viel Raum und das Ziel in der Gestaltung eines Beaters dienen und die Masse zu minimieren. Üblicherweise werden Universalmotoren verwendet, die auch 32k U/min erreichen. Für mich wäre es auch einfacher, einen normalen Rotismus zu entwerfen, wie ich es bereits getan habe, aber es ist nicht die beste Lösung in meinem Fall.

wert schrieb:
Es gibt keinen 72k RPM-Motor. Warum haben Sie sich auf eine endlose Schraubenreduzierung geworfen? Üblicherweise werden Wechselmotoren verwendet, die weniger als 3000 Windungen machen. Sie brauchen nur eine 1:1,5-Reduktion auf normale Getriebe.
Zum Vergrößern anklicken....
Entschuldigung... Ich habe gesehen, dass es 230 V Motoren gibt, die auch bei höheren Geschwindigkeiten ankommen, aber niemand kommt bei 72k rpm an.

Sisina schrieb:
im Stand der Technik haben alle Schläge eine endlose Schraubkupplung, um die Räume zu reduzieren. für gewöhnliche Getriebe würde viel Raum und das Ziel in der Gestaltung eines Beaters dienen und die Masse zu minimieren. Üblicherweise werden Universalmotoren verwendet, die auch 32k U/min erreichen. Für mich wäre es auch einfacher, einen normalen Rotismus zu entwerfen, wie ich es bereits getan habe, aber es ist nicht die beste Lösung in meinem Fall.
Zum Vergrößern anklicken....
dann, wenn Sie kraftvoll eine endlose Schraubenreduzierung verwenden müssen, um die Anzahl der Motorwindungen bei gleicher Anzahl von Kronenzähnen niedrig zu halten, können Sie Schrauben bei 2 oder sogar bei 3 Prinzipien verwenden.

2000 stellt sich aus einem endlosen Schraubenminderer heraus?
und warum dann einen bürstenlosen Motor (ich denke, du meinst bürstenlos mit Permanentmagneten) und nicht eine gemeinsame asynchrone Monophase?

stevie schrieb:
2000 stellt sich aus einem endlosen Schraubenminderer heraus?
und warum dann einen bürstenlosen Motor (ich denke, du meinst bürstenlos mit Permanentmagneten) und nicht eine gemeinsame asynchrone Monophase?
Zum Vergrößern anklicken....
Ja, in den technischen Details der Beater fand ich Geschwindigkeit der Klingengruppen von 100 bis 2300 U/min. Ich fühle mich auch sehr hoch, weil man aus den Fotos sehen kann, wie die Räder eine Anzahl von Zähnen von 34 bis 40 und damit ein hohes Übersetzungsverhältnis haben.
Ich meine einen bürstenlosen Motor mit Permanentmagneten, aber ich weiß nicht, mit welcher Geschwindigkeit es bekommen kann, es ist noch nicht endgültig als Wahl, aber nur die Theorie in der Praxis studiert habe ich nicht gut, welche Art von Motor zu wählen

Sisina schrieb:
Ja, in den technischen Details der Beater fand ich Geschwindigkeit der Klingengruppen von 100 bis 2300 U/min. Ich fühle mich auch sehr hoch, weil man aus den Fotos sehen kann, wie die Räder eine Anzahl von Zähnen von 34 bis 40 und damit ein hohes Übersetzungsverhältnis haben.
Ich meine einen bürstenlosen Motor mit Permanentmagneten, aber ich weiß nicht, mit welcher Geschwindigkeit es bekommen kann, es ist noch nicht endgültig als Wahl, aber nur die Theorie in der Praxis studiert habe ich nicht gut, welche Art von Motor zu wählen
Zum Vergrößern anklicken....
in Haushaltsgeräten, aus Kostengründen (und auch von Raum denke ich) verwenden 230V Bürstenmotoren, so dass sie den Transformator speichern. Ich glaube, er kann sich den bürstenlosen Dc leisten, aber ich glaube nicht, dass er noch in den Wimpern ist. Ich denke also, dass die Übung eine 230 v Wechselbürste umfassen sollte.

Ich denke das, aber ich will nicht den Weg zu einer anderen Art von Motor, die die Leistung des Produkts verbessern könnte, auch wenn zu einem etwas höheren Preis. Ich muss mehr Informationen über Motoren sammeln

Sisina schrieb:
Ich denke das, aber ich will nicht den Weg zu einer anderen Art von Motor, die die Leistung des Produkts verbessern könnte, auch wenn zu einem etwas höheren Preis. Ich muss mehr Informationen über Motoren sammeln
Zum Vergrößern anklicken....
für den bürstenlosen, zusätzlich zum Transformator ist auch die gesamte Steuerelektronik zu berücksichtigen, die keine Banalität ist. während in 230 v abwechselnd sollte alle vereinfacht werden.

in der Tat auf der Suche im Internet fand ich diese Chart, so dass nur Universalmotoren sehr hohe Geschwindigkeiten erreichen können, die mir erlauben, einen endlosen Schraubenreduzierer verwenden, um die Räume zu reduzieren.

bei Stößen werden einphasige Elektromotoren (230 v) für diese Anwendungen eingesetzt.
Geschwindigkeiten können 50000 U/min überschreiten. Im konkreten Fall der Beater können die Motoren mit Leistungen von 90 W bis über 1000 W (die am meisten performante haben über 500 W) sein.

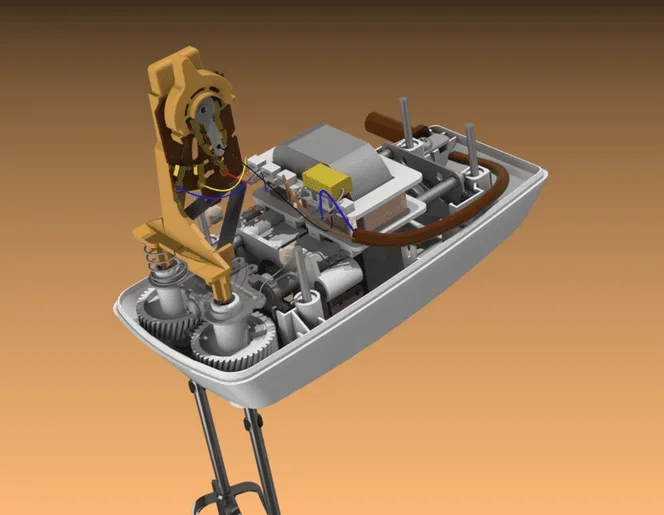

Eine Endlosschraube ist mit der Motor-Ausgangswelle verbunden, die mit zwei Zahnkronen in Gegenrotationskunststoff integriert, die sich normalerweise mit einer maximalen Drehzahl von 1000-2300 U/min drehen (die Geschwindigkeit der Peitschen). Elektroschocks werden in der Regel mit verschiedenen Geschwindigkeiten der Peitschen vorgeschlagen, um sie für die Verarbeitung verschiedener Produkte nutzbar zu machen.
die hohe Drehzahl an der unvollendeten Schraube bestimmt zwangsläufig eine relativ kurze Dauer, aber im Gegensatz zu den im industriellen Bereich verwendeten Getrieben, für die die für einen normalen Betrieb (sf=1) erforderlichen Dauern im Durchschnitt 10000 - 15000 Stunden (bis zu 5 Jahre) betragen, ist zu berücksichtigen, dass diese Geräte für einige Stunden pro Jahr im Inland verwendet werden, so dass auch eine Dauer von einigen hundert Stunden als ausreichend angesehen werden kann.
In Anbetracht eines 17000 - 30000 U/min-Motors können Sie die Reduktion nach der gewünschten Ausgangsdrehzahl berechnen, jedoch unter Berücksichtigung von mindestens zwei - drei Prinzipien der Schraube (das normalerweise verwendete Endverhältnis beträgt etwa 8-15).

auf der Direktindustrie finden Sie verschiedene Elektromotorhersteller für Haushaltsgeräte auf der Strecke:
mechanische Kraftübertragung > Motor und Motorsteuerung > Motor für elektrodomestische Apparate,
Wer bringt dich herein Seite der verschiedenen Hersteller.

! 8 unten finden auch die Motoren mit dem bereits gekoppelten Endlos-Schraubenverkleinerer und dessen Dimensionsgestaltung

TETRASTORE schrieb:
bei Stößen werden einphasige Elektromotoren (230 v) für diese Anwendungen eingesetzt.
Geschwindigkeiten können 50000 U/min überschreiten. Im konkreten Fall der Beater können die Motoren mit Leistungen von 90 W bis über 1000 W (die am meisten performante haben über 500 W) sein.
Eine Endlosschraube ist mit der Motor-Ausgangswelle verbunden, die mit zwei Zahnkronen in Gegenrotationskunststoff integriert, die sich normalerweise mit einer maximalen Drehzahl von 1000-2300 U/min drehen (die Geschwindigkeit der Peitschen). Elektroschocks werden in der Regel mit verschiedenen Geschwindigkeiten der Peitschen vorgeschlagen, um sie für die Verarbeitung verschiedener Produkte nutzbar zu machen.
die hohe Drehzahl an der unvollendeten Schraube bestimmt zwangsläufig eine relativ kurze Dauer, aber im Gegensatz zu den im industriellen Bereich verwendeten Getrieben, für die die für einen normalen Betrieb (sf=1) erforderlichen Dauern im Durchschnitt 10000 - 15000 Stunden (bis zu 5 Jahre) betragen, ist zu berücksichtigen, dass diese Geräte für einige Stunden pro Jahr im Inland verwendet werden, so dass auch eine Dauer von einigen hundert Stunden als ausreichend angesehen werden kann.
In Anbetracht eines 17000 - 30000 U/min-Motors können Sie die Reduktion nach der gewünschten Ausgangsdrehzahl berechnen, jedoch unter Berücksichtigung von mindestens zwei - drei Prinzipien der Schraube (das normalerweise verwendete Endverhältnis beträgt etwa 8-15).

auf der Direktindustrie finden Sie verschiedene Elektromotorhersteller für Haushaltsgeräte auf der Strecke:
mechanische Kraftübertragung > Motor und Motorsteuerung > Motor für elektrodomestische Apparate,
Wer bringt dich herein Seite der verschiedenen Hersteller.

! 8 unten finden auch die Motoren mit dem bereits gekoppelten Endlos-Schraubenverkleinerer und dessen Dimensionsgestaltung
Zum Vergrößern anklicken....
Vielen Dank für Ihre Antwort

Ich sehe, sie haben dir schon alles erzählt.
Ich begann mit einer Reflexion: normalerweise in jedem Haus, wenn jemand kocht, hat ein elektrischer Beater es. so wäre es gut, es von der Schublade zu nehmen und zu sehen, was auf dem Tag geschrieben ist und vielleicht, wenn in den Anweisungen (auch auf San google) gibt es einige Daten.
Danach haben wir uns einmal entschieden, eine Elektrodomese auf mittlerer Ebene zu machen, das ist 200-300w versuchen wir, die nächsten Eigenschaften des Produktes zu betrachten.
Wenn Sie die Sache nicht kennen, können Sie diese Krabben nehmen und Sie werden nicht einmal bemerken.
Vielleicht wäre es wert, einen Beater ein paar Euro auf Amazon zu kaufen und es zu zerlegen, um es zu analysieren.
definitiv eine endlose Schraube ist ein Verkleinerer mit der schlimmsten Leistung auf dem Markt und die Epizykloid wäre die teuerste jemals.
der intermittierende Service ist sehr niedrig, in der Tat, wenn Sie ein Handbuch und lesen Sie es können Sie die oben genannten intermittierenden Service, die Sie für die Bewertung von Verschleiß und Wärme auf den Zahnrädern benötigen.

ein zufälliges...mulinex schnell mischen Screenshot_20210601_200940.jpgSicherheitshinweise Screenshot_20210601_201320.jpgNutzungsmodus ...für intermittierende Dienste Screenshot_20210601_201452.jpgmaximale Arbeitszeit nur zu starten..
Wir müssen ein Ziel im Auge haben. Dann vielleicht, wenn Sie Glück haben, können Sie eine Explosion finden und die Fahrer von Ersatzmotoren schlucken....oder wie wir in unserer Zeit taten, haben wir die Unternehmen gebeten, uns Informationen zu geben, weil wir Dissertation, Jahr Projekt, etc.
für den elektrischen Teil würde ich sagen 230vac 50hz bei hohen Drehungen.


Anhänge

  • Screenshot_20210601_201516.jpg
    32,6 KB · Aufrufe: 8
Was die Dimensionierung der Endlosschraube betrifft, sollten Sie von Low-Modul starten und überprüfen. Das interaktiv.
Denken Sie daran, dass Sie ein Excel-Blatt mit der Berechnung machen können.
Quellen, aus denen zu zeichnen sind khk Getriebe, wo Sie ein Online-Handbuch und einen kostenlosen Computer nach der Registrierung finden; niemann Organe von Maschinen alle drei Bände; Handbuch des bonfiglioli-Reduktionsgeräts (kostenlos).
Wenn du nach Fir suchst, haben wir einen endlosen Schraubenverkleinerer dimensioniert und du kannst erkennen, was zu tun ist.
ein Berechnungsprogramm, das Sie im Test fragen können, ist kisssoft, das beste auf dem Platz, um alles zu tun, was Zahnräder erwartet.
Allerdings müssen Sie mit zwei wesentlichen Problemen umgehen:
- Überprüfung des Endlos-Schraubenverkleiners
- Prüfung mit Zahnrädern aus unkonventionellem Material, weil sie Polymere und nicht Metalle sind
Wir brauchen eine gute technologische Unterstützung, um das Problem zu lösen.
aber ist es ein Jahr Projekt oder reden wir über die These?

nur um eine Idee der Größe setzen Sie, was mit konventionellen Materialien geschieht:Screenshot_20210601_230903.jpgSicher sind wir sehr aus klassischen Computing Standards und wir sollten verstehen, ob es spezielle Vorschriften gibt, die uns bei Kunststoffen helfen können.

Es ist ein Jahr Projekt und es ist so organisiert: technische Spezifikation, morphologische Matrix für die Wahl von Mechanismen und Komponenten, maximale Berechnungen und Auswahl von Materialien auf der Grundlage der maximalen Berechnungen.
Daher müssen die Materialien nach den Berechnungen des Maximums nach der erforderlichen Leistung entscheiden.
Ich dachte, ich würde einen Wert von Sigma adm annehmen, das Modul berechnen und wiederholen und dann verwenden Sie diesen Wert von Sigma adm gefunden, um das geeignete Material zu wählen. Ich organisierte also ein Blatt von Excels. Vielleicht kann ich Werte für die Überprüfung nehmen und dann nach der Wahl des Materials überprüft dauerhaft.
Das Ziel unseres Professors ist es, uns denken zu lassen und uns nicht von dem zu blockieren, was bereits getan wurde, und ich muss zugeben, dass ein Slasher nicht die beste Wahl in diesem Sinne ist, aber ich habe es nur in voller Projekt realisiert? Ich werde versuchen, mein Bestes für Berechnungen zu tun, danke für den Rat.
Kann ich Sie bitten, die Bilder, die Sie mir gezeigt haben, sind aus einem Programm?
